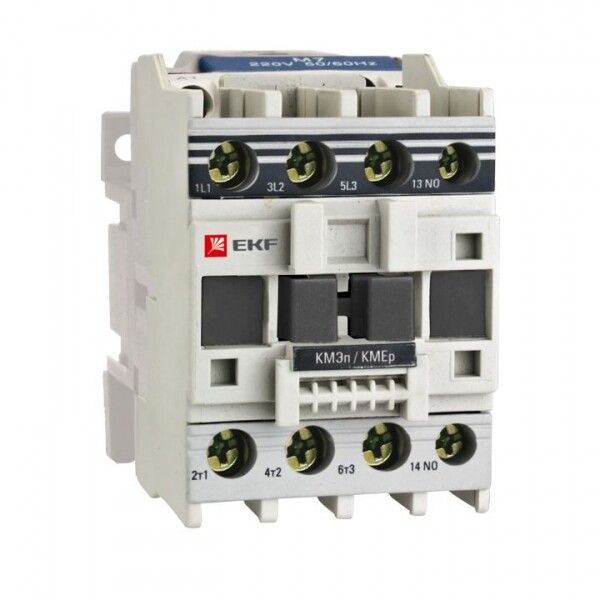

Контактор малогабаритный КМЭп 25А 24В DC 1NO EKF PROxima | ctr-s-25-24-p

Контактор малогабаритный КМЭп 25А 24В постоянного тока 1 нормально разомкнутый контакт от EKF серии PROxima предназначен для частого включения и отключения электрических цепей до 25 А в системах автоматизации. Он подходит для управления двигателями, нагревательными элементами и другими нагрузками на постоянном токе, особенно там, где важна компактность и надежность.

Назначение и область применения

Контактор малогабаритный КМЭп 25А 24В постоянного тока 1 нормально разомкнутый контакт используется для дистанционного управления электрическими нагрузками в автоматизированных системах. Его применяют в пультах управления, распределительных щитах, станках, конвейерах и других устройствах, где требуется надежная коммутация при напряжении 24 В постоянного тока. Подходит для работы в условиях промышленной автоматизации, логистических комплексов и объектов с ограниченным пространством.

Технические характеристики

• Номинальный ток: 25 А (при 3 силовых полюсах)
• Напряжение катушки управления: 24 В постоянного тока (DC)
• Номинальная мощность: 11 кВт
• Количество нормально разомкнутых (НО) контактов: 1
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от пыли и воды)
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Климатическое исполнение: УХЛ4 (работает при температуре от −40 C до +40 C, в условиях повышенной влажности)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002

Совместимость и монтаж

Контактор малогабаритный КМЭп 25А 24В постоянного тока 1 нормально разомкнутый контакт легко монтируется на стандартную DIN-рейку шириной 35 мм. Для фиксации достаточно защелкнуть корпус на рейке - никаких дополнительных креплений не требуется. Также возможна установка на монтажную панель с помощью отверстий в основании. Винтовые зажимы рассчитаны на провода сечением до 25 мм2. Для удобства сборки предусмотрена маркировочная площадка - её можно использовать для наклейки этикеток с номерами цепей. Дополнительные контакты совместимы с модулями серии PROxima, позволяя расширить функциональность без замены основного контактора.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1-2002, который регламентирует безопасность аппаратов управления для электроустановок. Степень защиты IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не предназначена для эксплуатации во влажных или запылённых средах вне щита. Применение в помещениях с контролируемой средой обязательно. Компоненты изготовлены из термостойкой пластмассы, выдерживающей перегрузки и кратковременные перегревы.

Особенности конструкции

• Сердечник выполнен из высококачественной электротехнической стали с минимальными вихревыми потерями - снижает нагрев и повышает эффективность.
• Резиновые демпферы в магнитной системе уменьшают уровень шума при включении/выключении.
• Самопозиционирующиеся подвижные контакты имеют сферическую форму и подпружинены - обеспечивают равномерное давление и долгий срок службы даже при вибрациях.
• Мостиковый контакт способствует быстрому гашению электрической дуги - снижает износ и риск сваривания контактов.
• Рифлёная поверхность дополнительных контактов увеличивает токопроводность и надёжность соединения при подключении внешних цепей.
• Тарельчатые зажимы плотно фиксируют провода, предотвращая ослабление соединения при вибрациях.

Преимущества

• Высокая коммутационная износостойкость - подходит для частых включений (до 1 млн операций).
• Компактные габариты - экономят место в щитах и панелях.
• Поддержка дополнительных контактов - позволяет реализовать сложные схемы автоматизации без замены основного устройства.
• Надёжные зажимы и самопозиционирование контактов - минимизируют риск отказа из-за плохого контакта.
• Долгий гарантийный срок (7 лет) - подтверждает качество материалов и сборки.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - степень защиты IP20 требует установки внутри закрытого щита.
• Не подходит для реверсивных схем - контактор нереверсивный, нельзя менять направление тока через него.
• Запрещено применять при напряжении выше 24 В постоянного тока - это вызовет перегрев и выход из строя катушки.
• Не рекомендуется для коммутации индуктивных нагрузок свыше 11 кВт - превышение мощности может привести к свариванию контактов.

Примеры использования

• Управление двигателем постоянного тока на конвейере.
• Включение/отключение нагревательных элементов в термокамерах.
• Автоматизация питания насосов в системах водоснабжения.
• Контроль освещения в промышленных зонах по сигналу от PLC.
• Системы безопасности - отключение оборудования при аварии по сигналу 24 В DC.

Практические советы

• Перед монтажом проверьте соответствие напряжения катушки - 24 В постоянного тока. Подача переменного тока или другого напряжения приведёт к выходу из строя.
• При подключении проводов используйте жилы сечением не более 25 мм2 - большие провода не войдут в зажимы.
• Обязательно используйте маркировочную площадку - это ускоряет диагностику и обслуживание щита.
• Для увеличения срока службы не допускайте частых включений при максимальной нагрузке - лучше использовать контактор с запасом по току (например, 30–35 А) для нагрузок близких к 25 А.
• Проверяйте затяжку винтов после первых нескольких включений - механическая деформация может ослабить контакт.
• Если нужен второй НО контакт - выбирайте модель с дополнительным модулем из серии PROxima - они совместимы по креплению и интерфейсу.
