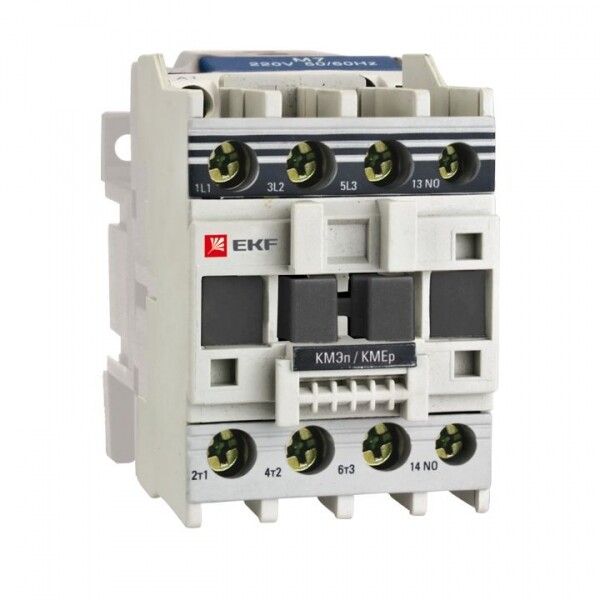

Контактор малогабаритный КМЭп 25А 220В DC 1NC EKF PROxima | ctr-s-25-220-nc-p

Контактор малогабаритный КМЭп 25А 220В DC 1NC 1НЗ от EKF серии PROxima - компактное устройство для дистанционного включения и отключения нагрузки до 25 А постоянного тока. Подходит для автоматизации оборудования, где важны надежность и экономия места.

Назначение и область применения

Контактор малогабаритный КМЭп 25А 220В DC 1NC 1НЗ используется для коммутации силовых цепей постоянного тока. Он управляет нагрузками через слаботочную катушку - позволяет включать/выключать оборудование удалённо, безопасно и точно. Применяется в системах автоматизации: станках, конвейерах, устройствах питания, зарядных станциях, промышленных контроллерах. Особенно эффективен там, где требуется частое переключение без механического воздействия.

Технические характеристики

• Номинальный ток: 25 А - способен выдерживать длительную нагрузку до этого значения
• Напряжение катушки управления: 220 В постоянного тока (DC) - требует именно постоянного напряжения, переменное не подойдёт
• Количество полюсов: 3 - три пары контактов, управляют трёхпроводной нагрузкой
• Количество нормально открытых (НО) контактов: 3 - используются для включения нагрузки
• Количество нормально закрытых (НЗ) контактов: 1 - применяются для сигнализации или блокировок
• Номинальная мощность: 11 кВт - максимальная мощность нагрузки при 220 В DC
• Тип подключения: винтовые зажимы - удобны для многожильных и одножильных проводов
• Максимальное сечение кабеля: 25 мм2 - можно подключать толстые провода, подходящие для высоких токов
• Степень защиты: IP20 - защищает от прикосновений и крупных предметов, но не от пыли и влаги
• Способ монтажа: на DIN-рейку - совместим со стандартными шкафами автоматики
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, допустима повышенная влажность
• Гарантийный срок: 84 месяца - долгий срок службы при соблюдении условий эксплуатации
• Соответствие стандарту: ГОСТ Р 50030.4.1-2002 - соответствует требованиям к контактным аппаратам

Совместимость и монтаж

Контактор малогабаритный КМЭп 25А 220В DC 1NC 1НЗ легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте винтовые зажимы: затягивайте провода равномерно, чтобы избежать повреждения изоляции. Медные и алюминиевые проводники совместимы - важно использовать правильные наконечники для алюминия. Катушка рассчитана исключительно на 220 В постоянного тока - подключение к сети переменного тока вызовет выход из строя. Не рекомендуется установка в местах с сильными вибрациями или прямым попаданием воды.

Безопасность и стандарты

Контактор КМЭп 25А 220В DC 1NC 1НЗ сертифицирован по ГОСТ Р 50030.4.1-2002, что гарантирует соответствие требованиям безопасности для электрооборудования. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от внешней среды - поэтому устройство следует монтировать внутри щита. Гарантия 84 месяца подтверждает качество сборки и материалы.

Преимущества

• Компактный размер - занимает мало места в распределительном щите
• Высокая надёжность - проверенная конструкция с пружинным механизмом и качественной изоляцией
• Поддержка алюминиевых проводов - снижает стоимость монтажа в сравнении с моделями, работающими только с медью
• Чёткая коммутация - минимальный износ контактов даже при частых включениях
• Долгий срок службы - благодаря прочному корпусу и стабильной работе магнитной системы

Ограничения применения

• Не предназначен для работы с переменным током - применение на AC 220 В приведёт к перегреву и отказу катушки
• IP20 не защищает от пыли и влаги - нельзя устанавливать вне герметичных шкафов
• Нельзя использовать для коммутации сверхтоков выше 25 А - возможна сварка контактов
• Не предназначен для частого включения/отключения более 1200 раз в час - превышение сокращает срок службы
• Требуется предварительная проверка полярности при подключении катушки - неверная полярность не повредит, но может изменить работу вспомогательных контактов

Примеры использования

• Управление питанием постоянного тока для LED-освещения в промышленных помещениях
• Переключение нагревательных элементов в термокамерах
• Автоматизация зарядных устройств для электромобилей
• Контроль работы насосов в системах с батарейным питанием
• Сигнализация и блокировки в системах управления станков с ЧПУ

Практические советы

• При монтаже на DIN-рейку убедитесь, что контактор плотно зафиксирован - люфт может вызвать искрение
• Для алюминиевых проводов обязательно используйте медно-алюминиевые наконечники и смазку против окисления
• Проверьте напряжение на катушке перед первым запуском - даже небольшое превышение 220 В DC сокращает срок службы
• Если контактор используется в цепях с индуктивной нагрузкой (например, двигатели), добавьте гашение переходных процессов (диод или RC-цепь)
• Регулярно осматривайте контакты - при появлении следов подгорания или налёта замените контактор, даже если он ещё работает
• Контактор КМЭп 25А 220В DC 1NC 1НЗ от EKF хорошо сочетается с реле времени и PLC-контроллерами - идеален для современных систем автоматизации
