Контактор КМИ малогабаритный 9А катушка управления 36В АС 1НО - KKM11-009-036-10 IEK

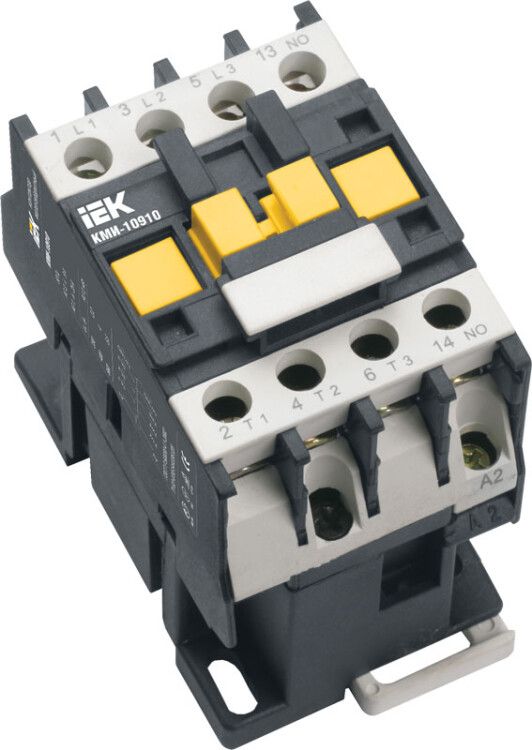

Контактор малогабаритный КМИ-10910 9А 36В/АС3 1НО от IEK предназначен для дистанционного включения и отключения электрических нагрузок до 9 А в сетях переменного тока. Устройство компактно, монтируется на DIN-рейку и подходит для управления двигателями, нагревателями и осветительными цепями. Артикул kkm11-009-036-10 соответствует серии КМИ, которая широко применяется в промышленной автоматике.

Назначение и область применения

Контактор малогабаритный КМИ-10910 9А 36В/АС3 1НО используется для коммутации мощных нагрузок с помощью слаботочной управляющей цепи. Он обеспечивает безопасное удалённое управление оборудованием без необходимости физического доступа к выключателю. Подходит для:

• пуск и остановка асинхронных двигателей (категория применения AC-3)
• управление нагревательными элементами, тепловыми завесами, печами (категория AC-1)
• включение светильников и осветительных цепей
• системы автоматического ввода резерва (АВР)
• конвейеры, вентиляторы, насосы, кран-балки, станки

Технические характеристики

• Номинальный ток: 9 А - максимальный допустимый ток через главные контакты при AC-3
• Число полюсов: 3 - три силовых контакта для трёхфазной сети
• Напряжение управления: 36 В переменного тока - требуемое питание для срабатывания катушки
• Контакты управления: 1 нормально замкнутый (НО), 0 нормально разомкнутых (НЗ) - позволяет использовать только один дополнительный контакт для сигнализации или блокировки
• Мощность потребления катушки: 3 Вт - низкий расход энергии, совместим с большинством контроллеров
• Подключение: винтовые зажимы - надёжное соединение с проводами до 4 мм2
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Температурный диапазон: от -25C до +50C - работает в закрытых помещениях с умеренным климатом
• Климатическое исполнение: УХЛ4 - рассчитан на работу в условиях повышенной влажности и перепадов температур, типичных для промзон России
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Монтаж: на DIN-рейку типа TS35
• Норматив: ГОСТ Р 50030.4.1 - соответствие требованиям к аппаратам управления электродвигателями

Совместимость и монтаж

Контактор малогабаритный КМИ-10910 9А 36В/АС3 1НО легко устанавливается на стандартную DIN-рейку. Для подключения:

• Главные контакты: L1/L2/L3 - вход; T1/T2/T3 - выход. Подключаются медные жилы сечением до 4 мм2.
• Управляющая катушка: A1/A2 - подаётся напряжение 36 В AC. Не используйте постоянный ток!
• Дополнительный контакт NO - можно применить для индикации состояния или блокировки других устройств.

Крепление возможно как защёлкиванием, так и винтовым креплением. Разрешено отклонение от вертикали до 30° в горизонтальной плоскости. Катушка должна быть ориентирована вверх - это гарантирует долгую службу механизма.

Безопасность и стандарты

Контактор малогабаритный КМИ-10910 9А 36В/АС3 1НО соответствует ГОСТ Р 50030.4.1, что подтверждает его безопасность при работе с электродвигателями. IP20 не предполагает защиту от воды или пыли - установка возможна только внутри щитов или закрытых корпусов. Применение вне помещений или во влажных средах запрещено.

Преимущества

• Компактные габариты - экономят место в распределительном шкафе
• Низкая мощность катушки (3 Вт) - снижает нагрузку на PLC и другие управляющие устройства
• Надёжное винтовое подключение - исключает ослабление контактов при вибрациях
• Совместимость с широкой линейкой КМИ - возможность замены аналогов из этой же серии
• Долгий срок службы - 15 лет при правильной эксплуатации

Ограничения применения

• Не подходит для работы в условиях высокой влажности, пыли или открытых площадках - IP20 недостаточно
• Нельзя использовать с постоянным током - катушка рассчитана только на 36 В AC
• Отсутствуют НЗ-контакты - нельзя реализовать функции блокировки “по размыканию” без внешних решений
• Максимальный ток 9 А - не годится для крупных двигателей выше 4 кВт
• Требуется вертикальная или близкая к ней установка - значительный наклон влияет на механическую надёжность

Примеры использования

• Автоматический пуск вентилятора в HVAC-системе по сигналу термостата
• Управление тепловой завесой в торговом зале через кнопку или программатор
• Коммутирование нагревателей в сушильной камере с использованием одного дополнительного контакта для индикации “работа”
• Система АВР: переключение между основным и резервным источником питания
• Управление насосом в системе водоснабжения по уровню жидкости

Практические советы

• Выбирайте контактор с запасом по току - если двигатель имеет пусковой ток 8–9 А, лучше взять модель на 10–12 А
• Проверьте напряжение катушки перед подключением - неверное напряжение (например, 24 В вместо 36 В) приведёт к отказу срабатывания
• Используйте фланцевые клеммы или наконечники на проводах - это повысит надёжность винтового соединения
• Не забудьте про защиту от перегрузки - контактор не является тепловым реле, нужен отдельный защитный аппарат
• При замене старого контактора проверьте, совпадают ли типы подключения и размеры - серия КМИ стандартизована, но модели с другим током могут отличаться по форме
