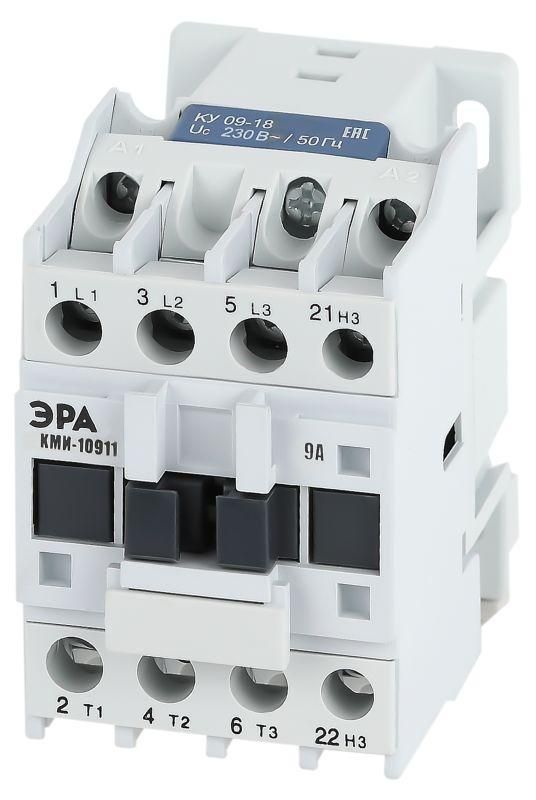

Контактор PRO KKM11-009-230-01-E КМИ-10911 9А 230В/АС3 1НЗ | Б0050424 ЭРА

Контактор КМИ-10911 9А 230В/АС3 1 нормально-замкнутый контакт - это вспомогательный контактор от ЭРА, предназначенный для коммутации слаботочных управляющих цепей в системах автоматизации. Он используется совместно с основными силовыми контакторами для передачи сигналов, контроля состояния или создания блокировок.

Назначение и область применения

Контактор КМИ-10911 9А 230В/АС3 1 нормально-замкнутый контакт предназначен для работы в вспомогательных цепях управления. Его задача - переключать сигнальные или управляющие контуры, а не мощные нагрузки. Подходит для использования в пультах управления, системах аварийной остановки, блокировках, индикации состояния оборудования. Применяется в промышленных щитах: на станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Напряжение катушки управления: 230 В переменного тока (AC)
• Номинальный рабочий ток контактов: 9 А
• Тип тока: переменный (AC)
• Тип контакта: один нормально-замкнутый (НЗ)
• Способ монтажа: на DIN-рейку или с помощью винтовых креплений
• Подключение вспомогательных цепей: винтовые зажимы
• Категория применения: AC-1 (малоиндуктивные нагрузки)

Совместимость и монтаж

Контактор КМИ-10911 9А 230В/АС3 1 нормально-замкнутый контакт легко устанавливается на стандартную DIN-рейку типа TS35. Также возможен монтаж с использованием винтовых отверстий - удобно при установке в нестандартных корпусах. Для подключения используйте провода сечением до 2,5 мм2. Убедитесь, что затяжка винтов выполнена с усилием, соответствующим рекомендациям производителя - недостаточно плотная фиксация вызывает нагрев, избыточная - повреждает контактные элементы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-5-1 и ГОСТ Р 50030.5.1. Произведено в соответствии с международными стандартами безопасности для электрооборудования. Не имеет защиты от внешних воздействий - не предназначен для открытой установки вне шкафов. Работает в условиях, исключающих попадание воды, пыли и агрессивных газов.

Преимущества

• Узкий профиль - занимает минимум места на DIN-рейке
• Надёжное винтовое подключение - снижает риск ослабления контактов при вибрации
• Совместим с большинством стандартных модульных шкафов
• Работает в широком температурном диапазоне, характерном для промышленных условий

Ограничения применения

• Не предназначен для коммутации силовых цепей выше 9 А
• Только один НЗ контакт - нельзя использовать там, где нужны NO или несколько контактов
• Не защищён от пыли и влаги (IP00) - требует установки внутри закрытого шкафа
• Не рассчитан на частые включения/выключения более 1200 раз в час - может снизить срок службы
• Катушка работает только от 230 В AC - несовместима с постоянным током или другими напряжениями

Примеры использования

• Сигнализация остановки двигателя через нормально-замкнутый контакт в цепи индикатора
• Блокировка запуска второго устройства, пока первое находится в работе
• Подключение кнопки “Стоп” в цепь управления, которая размыкает цепь при срабатывании
• Обратная связь в PLC: состояние контактора передаётся на вход контроллера через этот контакт

Практические советы

• Выбирая КМИ-10911 9А 230В/АС3 1 нормально-замкнутый контакт, проверьте, нужен ли именно НЗ контакт - если требуется размыкающий, возьмите другую модель
• При сборке щита учитывайте, что контакты этого контактора не выдерживают высоких импульсных токов - не подключайте к ним емкостные или индуктивные нагрузки без предварительного расчёта
• Для долгой службы не допускайте перегрузки по току даже кратковременно - 9 А - максимальное значение
• Если в проекте планируется использование нескольких таких контакторов, выбирайте серию КМИ - все модели совпадают по габаритам и способу крепления
• Проверяйте целостность контакта мультиметром после монтажа - особенно важно при использовании в системах безопасности
