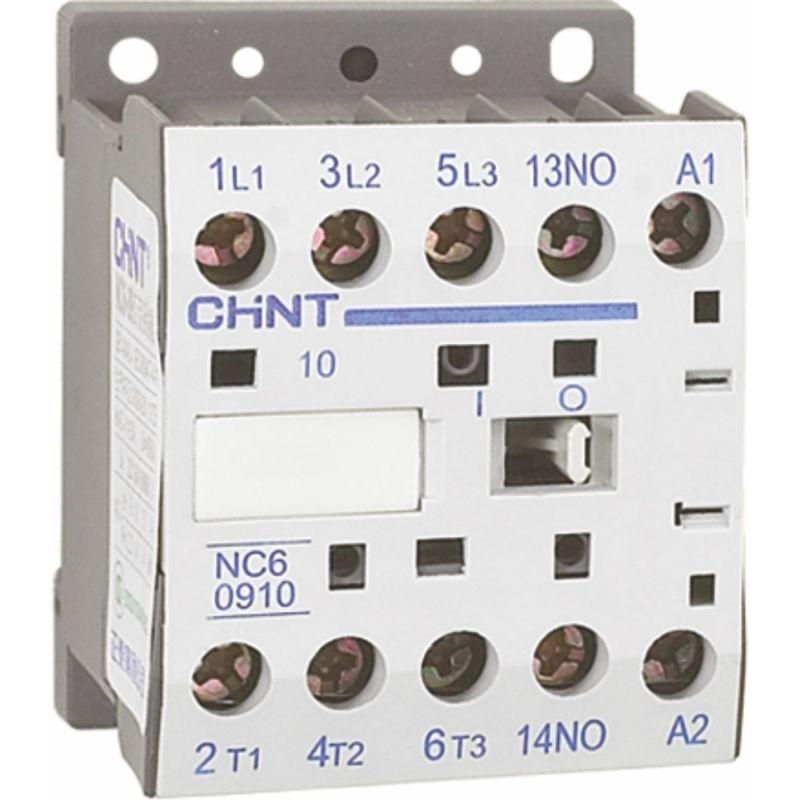

Контактор NC6-0910 9А 230В 1НО 50Гц (R) | 247571 CHINT

Контактор CHINT NC6-0910 - это надёжное устройство для дистанционного управления силовой нагрузкой до 9 А в сетях переменного тока 230 В. Подходит для автоматизации оборудования с частыми включениями, таких как насосы, вентиляторы и малые станки.

Назначение и область применения

Контактор CHINT NC6-0910 используется для удалённого включения и отключения электродвигателей, нагревательных элементов и других потребителей мощностью до 4 кВт. Он обеспечивает безопасную коммутацию при высоких частотах операций - до 1200 раз в час. Применяется в системах автоматического управления, на конвейерах, в системах вентиляции и HVAC, а также в бытовой и легкой промышленной аппаратуре.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 9 А
• Напряжение питания катушки: 230 В AC, 50 Гц
• Количество главных контактов: 3 нормально открытых (3NO)
• Количество вспомогательных контактов: 1 нормально открытое (1NO)
• Максимальная переключаемая мощность: 4 кВт
• Механический ресурс: более 10 млн циклов включения/отключения

Совместимость и монтаж

Контактор NC6-0910 монтируется на DIN-рейку шириной 35 мм. Подключение проводов осуществляется через зажимы с фиксаторами - допускаются медные жилы сечением до 2,5 мм2. Главные контакты рассчитаны на работу с нагрузкой типа AC-1 (резистивная) и AC-3 (индуктивная, двигатели). Вспомогательный контакт NO можно использовать для сигнализации состояния или создания самоблокировки. Обязательно соблюдайте полярность при подключении катушки - хотя контактор работает с любым направлением тока, некорректное подсоединение может повредить управление.

Безопасность и стандарты

Изделие соответствует международным требованиям IEC 60947-4-1. Конструкция защищена от случайного доступа к токоведущим частям. Наличие встроенной дугогашущей камеры снижает риск возгорания при коммутации индуктивных нагрузок. Серия NC6 прошла испытания на долговременную термическую стабильность и ударную прочность корпуса.

Преимущества

• Высокий ресурс - до 10 млн циклов, что исключает частую замену даже при интенсивном использовании
• Удобная установка на DIN-рейку - экономит время при сборке щита
• Гибкая конфигурация контактов - позволяет адаптировать схему под задачу без внешних модулей
• Стандартное напряжение катушки 230 В - совместим с большинством европейских и российских сетей
• Поддержка расширений - возможно подключение временных реле, тепловиков и других аксессуаров

Ограничения применения

• Не постоянного тока - катушка рассчитана только на переменный ток 230 В, 50 Гц
• Работает только при температуре окружающей среды от –5 C до +40 C
• Не рекомендован для взрывоопасных сред - отсутствует взрывозащита
• Главные контакты не предназначены для частых пусков двигателей свыше 4 кВт - возможен преждевременный износ

Примеры использования

• Автоматический запуск водоотливного насоса по сигналу уровня воды
• Управление воздушными завесами в торговых центрах
• Коммуникация с тепловым реле для защиты электромотора от перегрузки
• Логика “пуск-стоп” в пульте управления CNC-станком

Практические советы

• Выбирая контактор NC6-0910, проверьте соответствие напряжения сети и катушки - неверное питание вызывает отказ или перегрев
• Для длительной службы используйте вспомогательный контакт NO для контроля состояния устройства в PLC или индикаторе
• Если нагрузка имеет большой пусковой ток (например, двигатель), убедитесь, что он не превышает 8–9 А - лучше иметь запас по току
• При монтаже в закрытый шкаф следите за вентиляцией - перегрев снижает срок службы катушки
• Эта модель - часть серии NC6; другие варианты этой же серии имеют аналогичные габариты и крепления - легко заменяемы при необходимости
