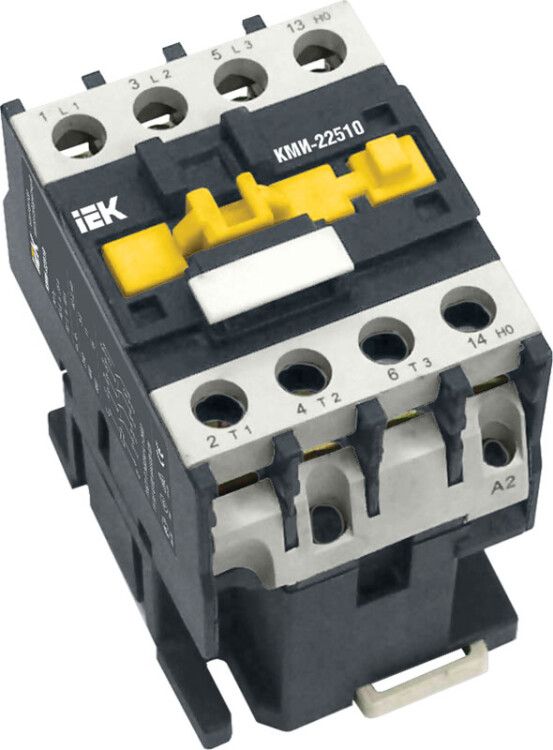

Пускатель магнитный 32А катушка управления 110В AC 1НО КМИ - KKM21-032-110-10 IEK

Контактор КМИ-23210 32А 110В/АС3 1НО - компактное устройство для дистанционного включения и отключения электродвигателей и других нагрузок переменного тока. Бренд IEK, артикул kkm21-032-110-10, предназначен для установки на монтажную плату в щитах автоматизации, где важна экономия места и надёжность работы.

Назначение и область применения

Контактор КМИ-23210 32А 110В/АС3 1НО используется для коммутации силовых цепей с частым включением и выключением. Подходит для управления асинхронными двигателями мощностью до 15 кВт (категория применения АС-3), а также для контроля освещения, нагревательных элементов и других малоиндуктивных нагрузок (категория АС-1). Часто применяется в системах автоматизации: вентиляция, насосы, тепловые завесы, станки, кран-балки, системы АВР.

Технические характеристики

• Номинальный ток: 32 А - способен управлять нагрузкой до 15 кВт при напряжении 380 В
• Напряжение катушки управления: 110 В переменного тока - требует внешнего источника питания этого уровня
• Количество нормально открытых (НО) контактов: 1 пара - используется для включения основной нагрузки
• Мощность потребления катушки: 3,5 Вт - низкий расход энергии при работе
• Подключение: винтовые зажимы - совместимы с кабелями до 10 мм2
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от -25C до +50C, подходит для помещений с умеренным климатом
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Способ монтажа: на монтажную плату - фиксируется болтами через отверстия в корпусе
• Нормативный документ: ГОСТ Р 50030.4.1 - соответствует требованиям к контактным аппаратам

Совместимость и монтаж

Контактор КМИ-23210 32А 110В/АС3 1НО монтируется исключительно на монтажную плату - не подходит для крепления на DIN-рейку. Для установки требуется свободное место вокруг устройства: минимум 10 мм со всех сторон для теплоотвода. Клеммы рассчитаны на провода сечением до 10 мм2; использование более толстых кабелей недопустимо. Катушка управления питается от сети 110 В AC - необходимо использовать подходящий источник, например, трансформатор или импульсный блок питания. Крепление допускает отклонение до +-30° от вертикали, что удобно при установке на наклонных поверхностях.

Безопасность и стандарты

Контактор КМИ-23210 32А 110В/АС3 1НО соответствует ГОСТ Р 50030.4.1, который регламентирует безопасность и функциональность электромагнитных контакторов. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги - поэтому устройство следует устанавливать внутри закрытых щитов. Применение вне указанных температурных границ снижает срок службы и может вызвать отказ.

Преимущества

• Компактные габариты - идеален для плотной компоновки в распределительных щитах
• Низкое энергопотребление катушки (3,5 Вт) - снижает нагрузку на цепь управления
• Высокая механическая износостойкость - рассчитан на долгую работу при частых переключениях
• Простота подключения - винтовые зажимы позволяют быстро и надёжно закрепить провода
• Совместимость с сериями КМИ - легко заменяется другими моделями этой же линейки при необходимости

Ограничения применения

• Не поддерживает реверсирование - только нереверсивное исполнение, нельзя применять для управления двигателями, требующими изменения направления вращения
• Запрещено использование во влажных, запылённых или взрывоопасных средах - IP20 не обеспечивает защиту от окружающей среды
• Только монтаж на плату - невозможно установить на DIN-рейку, что ограничивает варианты сборки щита
• Напряжение управления строго 110 В AC - несовместим с сетью 220 В или постоянным током
• Не рекомендован для высокочастотных переключений (более 1200 раз в час) - риск перегрева катушки

Примеры использования

• Управление вентилятором в HVAC-системе - включение/выключение по сигналу термостата
• Пуск насоса в системе водоснабжения - коммутирует двигатель 11–15 кВт
• Контроль тепловой завесы - включает нагревательные элементы при открывании двери
• Автоматический ввод резерва (АВР) - переключает нагрузку между основным и резервным питанием
• Управление светильниками в производственных помещениях - дистанционное включение по таймеру

Практические советы

• При проектировании щита учтите, что КМИ-23210 32А 110В/АС3 1НО требует отдельного источника 110 В AC - используйте понижающий трансформатор, если ваша сеть 220 В
• Не забудьте установить предохранители на входе силовой цепи - даже при наличии контактора необходима защита от КЗ
• Проверяйте затяжку винтов после первых нескольких включений - при нагреве металл может слегка деформироваться
• Для увеличения срока службы избегайте частых включений под нагрузкой - лучше использовать пускатели с предварительным ограничением тока
• Если нужен реверс - выбирайте другую модель серии КМИ с двумя группами контактов и реверсивной схемой
