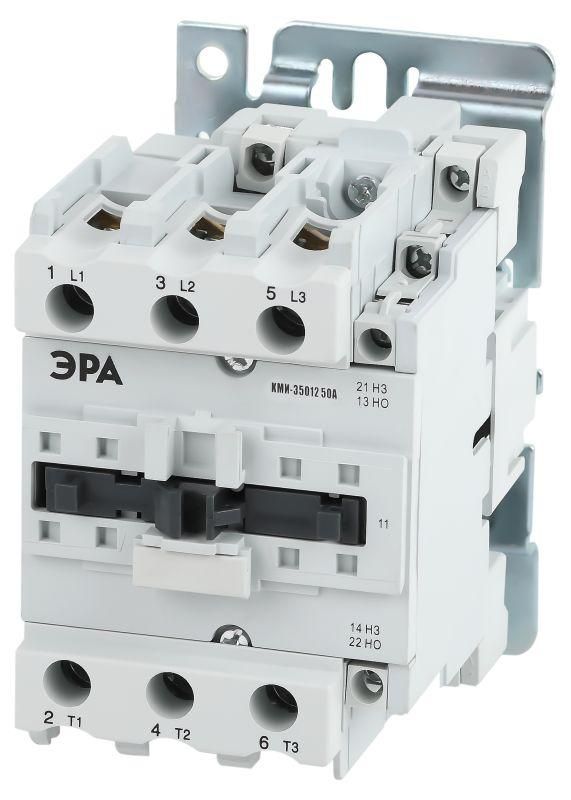

Контактор PRO KKM31-050-230-11-E КМИ-35012 50А 230В/АС3 1НО;1НЗ | Б0050446 ЭРА

Контактор КМИ-35012 50А 230В/АС3 1 нормально открытый, 1 нормально закрытый - это вспомогательный контактор переменного тока от ЭРА, предназначенный для коммутации силовых цепей с током до 50 А и управления ими через слаботочные сигналы. Подходит для автоматизации оборудования с использованием DIN-рейки.

Назначение и область применения

Контактор КМИ-35012 50А 230В/АС3 1 нормально открытый, 1 нормально закрытый используется для дистанционного включения и выключения электрических нагрузок. Он применяется в системах управления асинхронными двигателями с короткозамкнутым ротором (категория АС-3), а также для контроля цепей освещения, нагревательных элементов и других малоиндуктивных устройств (категория АС-1). Напряжение управления - 230 В переменного тока, что делает его совместимым с большинством промышленных контроллеров и реле.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальное напряжение управления: 230 В
• Номинальный рабочий ток: 50 А (при категории АС-3)
• Тип изделия: вспомогательный контактор
• Количество нормально открытых (NO) контактов: 1
• Количество нормально замкнутых (NC) контактов: 1
• Подключение вспомогательных цепей: винтовые зажимы
• Способ монтажа: на DIN-рейку или с помощью винтов

Совместимость и монтаж

Контактор КМИ-35012 50А 230В/АС3 1 нормально открытый, 1 нормально закрытый устанавливается на стандартную DIN-рейку типа TS35. Также возможна фиксация винтами - удобно при монтаже в корпусах без рейки. Для подключения катушки используйте два провода на клеммах A1 и A2. Убедитесь, что напряжение на катушке точно соответствует 230 В AC - отклонение более чем +-10 % может вызвать некорректную работу или повреждение. Вспомогательные контакты (1 NO + 1 NC) подключаются к цепям сигнализации, блокировок или логических схем. Соединения надёжны, но требуют периодической проверки затяжки винтов из-за вибраций.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-4-1 и сертифицировано для работы в промышленной среде. Контактор рассчитан на частоту 50–60 Гц. Применяется в условиях, где температура окружающей среды находится в пределах –25…+40 C. Не предназначен для установки во взрывоопасных зонах или местах с высокой запылённостью без дополнительной защиты.

Преимущества

• Универсальный тип монтажа - подходит как для шкафов с DIN-рейкой, так и для жесткой фиксации
• Чёткая схема вспомогательных контактов: один замыкающий и один размыкающий - позволяет реализовать базовые логические функции без внешних реле
• Высокая механическая прочность и долговечность за счёт качественных материалов контактной системы
• Совместим с широким спектром промышленных автоматизационных решений благодаря стандартному напряжению управления 230 В

Ограничения применения

• Не предназначен для работы с высокой индуктивной нагрузкой (например, мощные трансформаторы или электромагниты) - риск возникновения дуги и быстрого износа контактов
• Рассчитан только на переменный ток; применение на постоянном токе недопустимо
• Не имеет встроенной защиты от перегрузок - требуется обязательная установка теплового реле или автоматического выключателя в цепи нагрузки
• При токе выше 50 А использование этого контактора невозможно - выбирайте модели с большим номиналом

Примеры использования

• Управление насосами и вентиляторами на конвейерах
• Включение/выключение печей и термостатов в системах отопления
• Автоматическое управление освещением в производственных помещениях
• Логическая связь между пускателем и кнопочным постом: при нажатии «Старт» контактор замыкает цепь двигателя и одновременно размыкает цепь «Стоп»

Практические советы

• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнулся - слышен характерный щелчок
• Затягивайте винты на клеммах усилием 0,5–0,7 Нм - переусилие может повредить пластик или раздавить медный провод
• Для длительной службы рекомендуется использовать контактор КМИ-35012 50А 230В/АС3 1 нормально открытый, 1 нормально закрытый в защищённых шкафах, исключающих попадание влаги и пыли
• Если нужна дополнительная группа контактов - выбирайте модель с током 40 А и ниже, поскольку версии выше 40 А уже имеют две пары вспомогательных контактов
• Проверьте соответствие сечения проводов: для 50 А оптимально - медный провод 10–16 мм2
