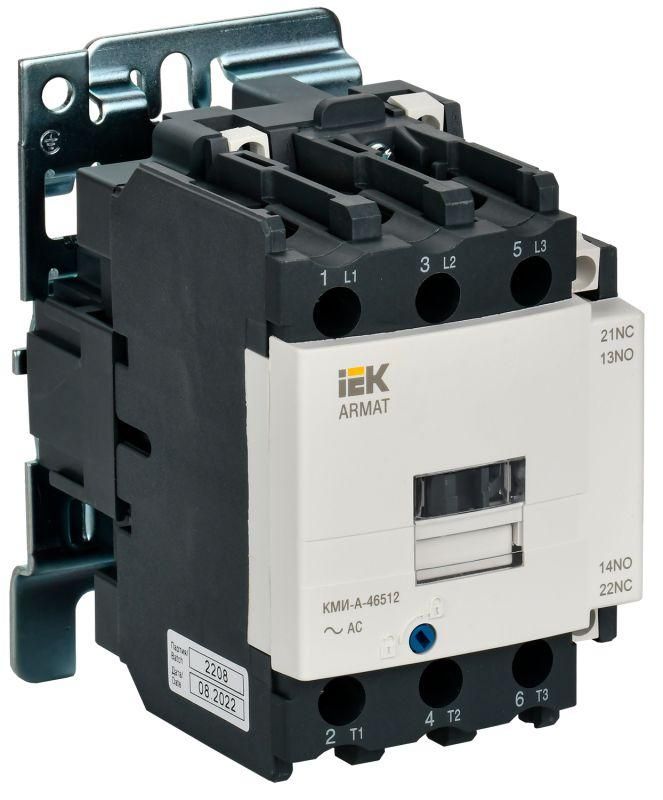

Контактор КМИ-А-46512 LC1D 65А кат. 48В AC 1НО+1НЗ AC-3 IEK AR-ACC-41-065-048-11

Контактор КМИ-А-46512 LC1D 65А 48В/АС3 1 нормально открытый/1 нормально закрытый - это электромагнитное устройство для удалённого включения и отключения трёхфазных нагрузок, таких как двигатели, нагреватели и системы освещения. Произведённый компанией IEK, он предназначен для работы на DIN-рейке и совместим с цепями управления постоянным напряжением 48 В. Артикул ar-acc-41-065-048-11 указывает на конкретную модификацию с одним нормально открытым и одним нормально закрытым вспомогательным контактами.

Назначение и область применения

Контактор КМИ-А-46512 LC1D 65А 48В/АС3 используется для дистанционного управления трёхфазными электродвигателями с короткозамкнутым ротором, а также другими индуктивными и активными нагрузками. Подходит для применения в системах автоматизации: насосах, вентиляторах, конвейерах, печах, кран-балках и устройствах АВР. Управление осуществляется через цепь управления с напряжением 48 В переменного тока - типичное решение для промышленной автоматики, где требуется гальваническая развязка между силовой и управляющей частью.

Технические характеристики

• Номинальный ток: 65 А - способен коммутировать нагрузки до 30 кВт при напряжении 400 В AC3;
• Род тока: переменный (AC), частота 50–60 Гц;
• Напряжение катушки: 48 В переменного тока - обеспечивает надёжное срабатывание в сложных условиях сети;
• Число полюсов: 3 - управляет всеми фазами трёхфазной нагрузки одновременно;
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок и обратной связи в схемах управления;
• Исполнение: нереверсивное - не предназначен для переключения направления вращения двигателя;
• Способ монтажа: на DIN-рейку или монтажную плату - универсальная установка в распределительных щитах;
• Подключение: винтовые зажимы - обеспечивают прочное и долговечное соединение проводов;
• Срок службы: 15 лет - рассчитан на длительную работу в промышленных условиях.

Совместимость и монтаж

Контактор КМИ-А-46512 LC1D 65А 48В/АС3 совместим с DIN-рейкой типа TS35 (EN 60715). Для монтажа достаточно защёлкнуть корпус на рейке - дополнительные крепления не требуются. Винтовые зажимы позволяют подключить медные провода сечением до 25 мм2. При подключении катушки важно соблюдать полярность - хотя она работает на переменном токе, правильное подсоединение снижает риск помех. Монтаж на монтажную плату возможен, но требует дополнительных крепёжных элементов, которые не входят в комплект.

Безопасность и стандарты

Контактор КМИ-А-46512 LC1D 65А 48В/АС3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Это гарантирует соответствие международным нормам безопасности, износостойкости и электромагнитной совместимости. Конструкция обеспечивает безопасную работу при температуре от -40 C до +60 C и относительной влажности до 95 % без конденсации.

Преимущества

• Высокая механическая и электрическая износостойкость благодаря качественным материалам и проверенной конструкции;
• Устойчивость к колебаниям напряжения в цепи управления - срабатывает даже при просадках до 85 % от номинала;
• Простота замены - совместим с аналогами серии LC1D (Legrand, Schneider Electric);
• Явное положение контактов - визуальный индикатор состояния (НО/НЗ) позволяет легко диагностировать работу;
• Наличие вспомогательных контактов исключает необходимость внешних реле для сигналов управления.

Ограничения применения

• Не предназначен для реверса двигателей - для этого нужны два контактора или специальные реверсивные модели;
• Не рекомендован для частых включений более 600 раз в час - высокая частота срабатывания сокращает срок службы;
• Не имеет защиты от перегрузки - обязательно использовать в паре с тепловым реле или автоматическим выключателем;
• Катушка 48 В AC требует стабилизированного источника питания - скачки напряжения могут вызвать зависание или самопроизвольное отключение;
• Не предназначен для работы во взрывоопасных средах - отсутствует взрывозащита (Ex-исполнение).

Примеры использования

• Автоматический запуск насоса в системе водоснабжения по сигналу от датчика уровня;
• Управление вентилятором печи в системе отопления по команде терморегулятора;
• Включение основного и резервного питания в схеме АВР при отказе главной линии;
• Старт трёхфазного двигателя конвейера после завершения предварительной подготовки (например, закрытия люка).

Практические советы

• Выбирая контактор КМИ-А-46512 LC1D 65А 48В/АС3, убедитесь, что ваша система управления действительно использует 48 В AC - другие напряжения (24 В, 220 В) не подходят;
• Для защиты от импульсных перенапряжений на катушке рекомендуется установить варистор или RC-цепочку;
• При подключении силовых проводов затягивайте винты усилием 1,5–2,0 Нм - недостаточно или слишком сильно затянутое соединение повредит контакт;
• Если контактор установлен в шкафу с высокой температурой, предусмотрите принудительную вентиляцию - перегрев снижает допустимую нагрузку;
• Проверьте наличие свободного места вокруг контактора - минимальный зазор 50 мм сверху и с боков обеспечивает теплоотвод и доступ для обслуживания.
