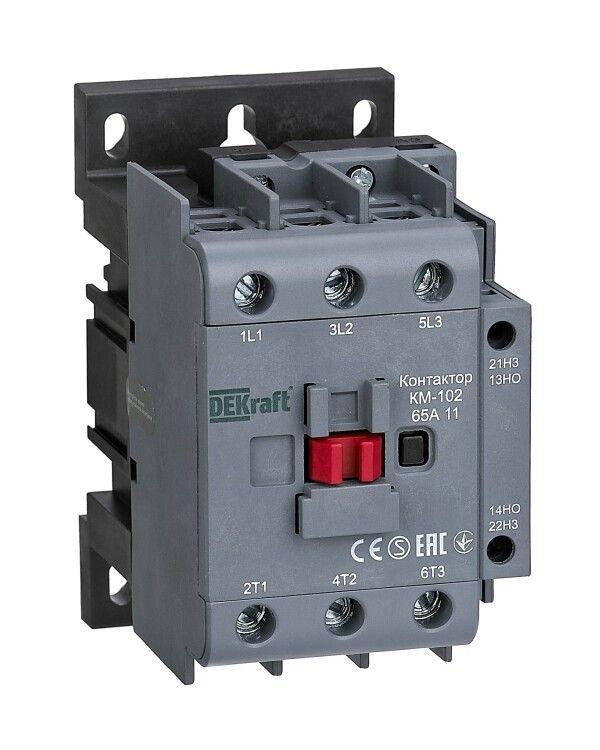

Контактор КМ-102 65А кат. 48В AC 1НО+1НЗ AC-3 AC-4 DEKraft 22327DEK APC

Контактор КМ-102 от DEKraft - устройство для дистанционного включения и отключения нагрузок до 65 А в сетях переменного тока. Подходит для управления двигателями, светильниками и конденсаторными батареями. Монтируется на DIN-рейку, питается от 48 В постоянного или переменного тока.

Назначение и область применения

Контактор КМ-102 предназначен для частых операций включения и отключения электрических цепей. Он используется в системах автоматизации для запуска и останова асинхронных двигателей, коммутации осветительных нагрузок и переключения конденсаторных батарей. Применяется в промышленном оборудовании, конвейерах, насосных станциях и системах вентиляции. Устройство работает в сетях переменного тока до 690 В.

Технические характеристики

• Номинальный ток: 65 А (по классу AC-3 и AC-4)
• Напряжение управления: 48 В (переменный или постоянный ток)
• Коммутируемая мощность: 30 кВт (AC-3), 15 кВт (AC-4)
• Количество вспомогательных контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип тока: переменный (AC) / постоянный (DC) - совместим с обоими типами
• Исполнение: нереверсивное - управление одним направлением работы
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ подключения силовых контактов: винтовые зажимы
• Способ монтажа: на DIN-рейку (стандарт 35 мм)

Совместимость и монтаж

Контактор КМ-102 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением до 16 мм2. Вспомогательные контакты (1НО+1НЗ) доступны для подключения цепей управления, сигнализации или блокировок. Устройство не требует специальных креплений - фиксируется механически на рейке. Не поддерживает модульное расширение - количество контактов фиксировано.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов низкого напряжения. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность. Для работы в условиях повышенной запылённости требуется внешняя защитная оболочка или корпус. Не предназначен для взрывоопасных сред.

Преимущества

• Устойчив к высоким токовым импульсам при пуске двигателей благодаря рассчитанному на AC-3 ресурсу
• Поддержка управления от 48 В - безопасное напряжение для слаботочных цепей
• Наличие одного НО и одного НЗ контакта позволяет реализовать базовые схемы блокировки и индикации состояния
• Простая замена - совместим с другими контактами серии КМ-102
• Рабочий ресурс выше 1 млн операций при номинальной нагрузке

Ограничения применения

• Не подходит для коммутации постоянного тока - указано только переменное напряжение силовой цепи
• Защита IP20 не допускает использование во влажных, пыльных или outdoor-объектах без дополнительной защиты
• Отсутствие реверса - нельзя применять для изменения направления вращения двигателя
• Фиксированное число вспомогательных контактов - невозможно расширить комплектацию
• Не рекомендован для частых включений при сверхнагрузках (более 15–30 кВт)

Примеры использования

• Управление асинхронным двигателем 30 кВт на конвейере - включение через кнопочный пункт, отключение по аварии
• Включение группы LED-светильников в цехе с помощью PLC-выхода 48 В DC
• Переключение конденсаторной батареи для компенсации реактивной мощности
• Автоматическое отключение нагревателя при достижении температурного порога

Практические советы

• Проверьте соответствие сечения провода и момента затяжки винтов - перегрузка или слабый контакт вызывают перегрев
• Для длительной работы в условиях вибраций используйте контргайки или клей против саморазвинчивания
• При использовании 48 В постоянного тока в цепи управления убедитесь, что источник стабилен - скачки напряжения снижают срок службы катушки
• Не устанавливайте рядом с источниками тепла - рабочая температура не должна превышать +40 C
• Обязательно проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление снижает надёжность
