Контактор КМНп-11210 12А 24В/АС3 1НО | SQ0755-0004 TDM

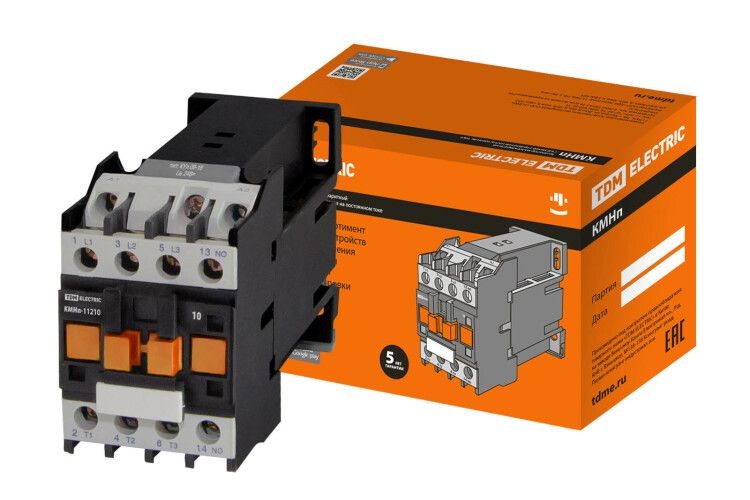

Контактор КМНп-11210 12А 24В/АС3 1НО от TDM ELECTRIC - устройство для дистанционного включения и выключения электрических нагрузок, предназначенное для работы с двигателями, нагревателями и осветительными системами. Несмотря на указание переменного тока в названии, контактный узел управляется постоянным током, что влияет на выбор источника управления.

Назначение и область применения

Контактор КМНп-11210 12А 24В/АС3 1НО используется для:

• Управления цепями освещения и нагревательными элементами (категория применения АС-1);
• Пуска, остановки и реверса асинхронных двигателей с короткозамкнутым ротором при напряжении до 660 В;
• Автоматизации технологических процессов на производстве, в промышленном оборудовании и на объектах с высокой частотой переключений.

Подходит для установки в распределительных щитах, на станках, конвейерах и других устройствах, где требуется надёжное коммутирование индуктивной нагрузки.

Технические характеристики

• Номинальный ток силовых контактов: 12 А (при AC-3 - для двигателей);
• Число нормально разомкнутых (НО) силовых контактов: 1 - основной рабочий контакт для подключения нагрузки;
• Число вспомогательных НО контактов: 1 - используется для сигнализации, блокировок или самоблокировки;
• Управление: постоянный ток (DC) - катушка срабатывает при напряжении 50 В постоянного тока;
• Напряжение управления: 50 В DC (не 24 В, как указано в названии - см. предупреждение ниже);
• Полная мощность при 400 В: 24 кВАр - соответствует нагрузкам с коэффициентом мощности около 0,8–0,9;
• Количество НЗ контактов: практически отсутствуют (0,01 - техническая погрешность, реальных НЗ контактов нет);
• Тип подключения: винтовые зажимы (по типу “Прочее” - нестандартизованный вывод, требует проверки схемы подключения).

Совместимость и монтаж

Контактор КМНп-11210 12А 24В/АС3 1НО совместим с любыми источниками постоянного тока 50 В, включая выпрямители, импульсные блоки питания и контроллеры с выходом DC. Устройство монтируется на DIN-рейку 35 мм. Подключение силовых проводов выполняется через винтовые клеммы - момент затяжки не регламентирован, но рекомендуется избегать перегрузки жил. Вспомогательный контакт можно использовать для создания цепи самоблокировки при пуске кнопками. Обращайте внимание: в названии указано “24В”, однако фактический класс напряжения управления - 50 В DC. Это критично! Использование 24 В не вызовет срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям к контактным аппаратам для промышленного применения, хотя явного указания стандарта (IEC, GOST) в данных отсутствует. Применяется в соответствии с правилами безопасности для оборудования категории АС-1 и АС-3. Для безопасной эксплуатации необходимо соблюдать правила защиты от поражения током, особенно при работе с цепями выше 50 В.

Преимущества

• Простая и надёжная механическая конструкция - долгий срок службы при частых включениях;
• Наличие одного вспомогательного НО контакта позволяет реализовать базовые схемы автоматического управления;
• Работает с широким спектром индуктивных нагрузок - от маломощных нагревателей до двигателей 5,5 кВт;
• Фиксация на DIN-рейке обеспечивает быстрый монтаж и замену.

Ограничения применения

• Не работает при напряжении управления менее 50 В DC - 24 В, указанные в названии, не подходят!
• Отсутствие нормально замкнутых контактов - нельзя применить в схемах аварийной остановки, требующих НЗ;
• Нет защиты от перегрузки - обязательно использование внешнего теплового реле при управлении двигателями;
• Не предназначена для частотного управления или плавного пуска - только дискретное включение/выключение;
• Не рассчитана на работу в условиях повышенной влажности или открытых площадках - требует установки в закрытых щитах.

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня;
• Включение печи в термической камере - срабатывание по команде PLC с выходом 50 В DC;
• Переключение направления вращения вентилятора - с использованием двух контакторов и реверсивной схемы;
• Освещение производственного участка - включение/выключение по таймеру или световому датчику.

Практические советы

• Проверьте напряжение управления перед подключением - 50 В DC, а не 24 В, как может показаться из названия. Использование 24 В приведёт к отказу срабатывания.
• Для двигателей используйте внешнее тепловое реле - этот контактор не имеет встроенной защиты.
• При сборке схемы с самоблокировкой подключите вспомогательный НО контакт параллельно кнопке “Пуск”.
• Не допускайте попадания металлической стружки внутрь корпуса - возможны залипания контактов.
• Артикул sq0755-0004 и модель КМНп-11210 12А 24В/АС3 1НО от TDM ELECTRIC часто путают с аналогами на 24 В AC - убедитесь, что заказываете именно версию с питанием 50 В DC.
