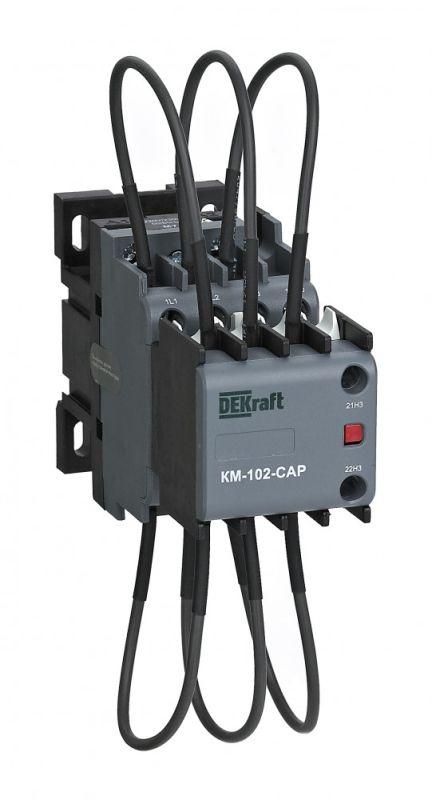

Контактор конденсаторный КМ-102-CAP 12кВАр 110В AC6b 1НО+1НЗ DEKraft 22405DEK APC

Контактор конденсаторный 12кВАр, 110В, AC6b, 1НО+1НЗ серии КМ-102-CAP от DEKraft - специализированное устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Артикул 22405dek рассчитан на частые включения/выключения, что делает его надёжным решением для автоматических щитов КРМ.

Назначение и область применения

Контактор конденсаторный 12кВАр, 110В, AC6b, 1НО+1НЗ серии КМ-102-CAP используется исключительно для включения и отключения конденсаторных батарей в установках компенсации реактивной мощности (КРМ). Он применяется в промышленных и коммерческих электроустановках, где важно повышать коэффициент мощности (cosφ): на заводах, в торговых центрах, в распределительных щитах зданий. Устройство выдерживает высокие импульсные токи при включении конденсаторов, которые возникают из-за зарядки емкости.

Технические характеристики

• Номинальная реактивная мощность: 12 кВАр - максимальная нагрузка, которую можно коммутировать без риска сваривания контактов;
• Номинальный ток: 17 А - рабочий ток через каждую фазу; три силовых полюса позволяют работать с трёхфазными сетями;
• Напряжение катушки управления: 110 В переменного тока - требует соответствующего источника питания для срабатывания;
• Контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации состояния или синхронизации с другими устройствами;
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям и от крупных частиц, но не от воды и пыли;
• Способ монтажа: на монтажную плату - нестандартный вариант, требует крепления к печатной плате, а не к DIN-рейке, несмотря на указание в описании;
• Гарантия: 36 месяцев - подтверждает долговечность конструкции при соблюдении условий эксплуатации.

Совместимость и монтаж

Контактор конденсаторный 12кВАр, 110В, AC6b, 1НО+1НЗ серии КМ-102-CAP не совместим со стандартной DIN-рейкой - несмотря на упоминание этого в описании производителя, он имеет монтаж на печатную плату. Это значит, что его необходимо устанавливать в составе сборки с PCB-разъёмами или с помощью пайки. Для монтажа требуется свободное место под корпус и доступ к контактам снизу. Подключение катушки управления - клеммы A1/A2. Силовые выводы L1–L3 и T1–T3 должны подключаться к конденсаторной батарее и сети соответственно. Убедитесь, что провода имеют достаточное сечение для тока 17 А.

Безопасность и стандарты

Устройство соответствует требованиям к коммутационной способности для конденсаторных нагрузок, однако явного указания на сертификаты (IEC, ГОСТ) в данных отсутствует. Применяйте его только в соответствии с проектной документацией и правилами устройства электроустановок (ПУЭ). Не используйте в средах с взрывоопасной пылью, газами или повышенной влажностью - степень защиты IP20 не обеспечивает безопасность в таких условиях.

Преимущества

• Высокая механическая и электрическая износостойкость - специально адаптирован для тысяч циклов включения/выключения конденсаторов;
• Чёткое разделение функций: основные контакты - только для конденсаторов, вспомогательные - для контроля;
• Надёжная работа при скачках напряжения - оптимизированные контакты снижают риск пригорания;
• Производитель DEKraft известен качеством компонентов для КРМ - продукция проходит жесткий входной контроль.

Ограничения применения

• Не предназначен для работы с активными нагрузками (нагреватели, освещение) - контакты не рассчитаны на постоянный ток выше 17 А;
• Нельзя использовать в помещениях с влажностью >80%, без внешней защиты - IP20 не предохраняет от влаги;
• Требуется точное соответствие напряжения катушки 110 В AC - при отклонении более +-10% возможны отказы срабатывания;
• Монтаж на плату усложняет сервисное обслуживание - замена требует демонтажа всей платы;
• Не рекомендован для автономных систем без системы управления - нужен контроллер для последовательного включения групп конденсаторов.

Примеры использования

• Автоматический щит КРМ на производстве с двигателями большой мощности - регулярное включение/выключение батарей по сигналу от реле мощности;
• Щитовое оборудование в торговом центре - компенсация реактивной мощности для снижения штрафов энергосбыта;
• Системы UPS с батареями конденсаторов - управление питанием при переходе между источниками;
• Централизованные установки на подстанциях малой мощности - использование нескольких контакторов КМ-102-CAP для ступенчатой компенсации.

Практические советы

• Выбирая контактор конденсаторный 12кВАр, 110В, AC6b, 1НО+1НЗ серии КМ-102-CAP, проверьте, что ваша система управления работает именно на 110 В AC - другие напряжения (220 В, 24 В DC) не подходят;
• При монтаже на плату используйте термостойкие материалы - контактор нагревается при работе, особенно при частых циклах;
• Подключите вспомогательные контакты (НО и НЗ) к индикации состояния - так будет видно, включен ли конденсатор;
• Не экономьте на сечении кабелей - для 17 А минимум 2,5 мм2, лучше 4 мм2, чтобы избежать перегрева;
• Проверяйте состояние контактов раз в год - даже при хорошей защите они могут окисляться в запылённых щитах.
