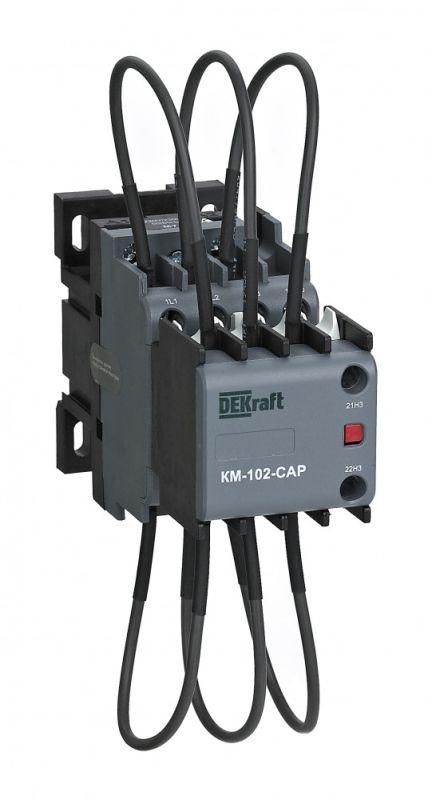

Контактор конденсаторный КМ-102-CAP 12кВАр 220/230В AC6b 2НО DEKraft 22412DEK APC

Контактор конденсаторный КМ-102-CAP от DEKRAFT - устройство для коммутации батарей конденсаторов в системах компенсации реактивной мощности. Номинальная мощность 12 кВАр, управление через 220–230 В переменного тока, монтаж на DIN-рейку. Артикул 22412dek.

Назначение и область применения

Контактор конденсаторный КМ-102-CAP используется исключительно для включения и отключения емкостных нагрузок - то есть батарей конденсаторов в установках компенсации реактивной мощности (КРМ). Подходит для центральных щитов на предприятиях и для локальной компенсации у крупных потребителей с низким cosφ. Применяется в промышленных распределительных устройствах, где требуется частое переключение (до нескольких десятков раз в час) без износа контактной системы.

Технические характеристики

• Род тока: переменный (AC)
• Напряжение управления: 220–230 В
• Номинальная реактивная мощность: 12 кВАр
• Номинальный ток: 17 А
• Число силовых полюсов: 3 (трёхфазное исполнение)
• Главные контакты: 4 нормально разомкнутых, 0 нормально замкнутых
• Вспомогательные контакты: 2 нормально разомкнутых (НО)
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Гарантийный срок: 3 года

Совместимость и монтаж

Контактор КМ-102-CAP рассчитан на установку на стандартную DIN-рейку шириной 35 мм. Совместим со всеми типами шинных систем, используемых в щитах КРМ. Для подключения силовой цепи используются зажимы на входе и выходе - максимальное сечение провода до 16 мм2. Управляющая катушка работает от сети 220–230 В AC; подключение контрольных сигналов осуществляется через два вспомогательных контакта 2НО, которые можно использовать для сигнализации состояния или взаимоблокировки с другими элементами автоматики.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-4-1 для контакторов, применяемых в цепях конденсаторов. Конструкция обеспечивает безопасную работу при высоких импульсных токах при включении конденсаторов. Отсутствие специального гашения дуги делает его непригодным для коммутации активных или индуктивных нагрузок - использование вне назначения запрещено.

Преимущества

• Высокая механическая долговечность за счёт усиленных контактов, адаптированных под ударные токи при зарядке конденсаторов
• Закрытый корпус снижает риск окисления контактов в условиях повышенной влажности внутри щита
• Встроенные 2NO-контакта позволяют легко реализовать функции индикации или интерблокировку без внешних реле
• Фиксация на DIN-рейке позволяет быстро заменить устройство при необходимости

Ограничения применения

• Не для коммутации двигателей, нагревателей, трансформаторов - только конденсаторные банки!
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать во влажных помещениях без дополнительной герметизации щита
• Максимальная частота включений - до 120 раз в час. Частые операции свыше этого порога требуют проверки температурного режима
• Не имеет встроенного теплового реле - необходимо предусматривать защиту от перегрузки отдельными предохранителями или термореле

Примеры использования

• Щит компенсации реактивной мощности на заводе с большим количеством асинхронных двигателей
• Локальный КРМ-щит у трансформаторной подстанции торгового центра
• Автоматическая система регулирования cosφ в производстве с постоянной нагрузкой (например, сварочные участки)

Практические советы

• Выбирая КМ-102-CAP, убедитесь, что ваша батарея конденсаторов не превышает 12 кВАр - переоценка вызывает быстрый износ контактов
• Подключите вспомогательные контакты 2НО к контроллеру КРМ - это позволит фиксировать факт включения/выключения и диагностировать отказы
• Обязательно используйте предохранители типа gG или aR на каждой фазе перед контактором - они защищают от пробоя конденсаторов
• Проверьте совпадение напряжения управления (220–230 В) с питанием вашего автомата управления - неверное напряжение приведёт к зависанию контактора
• При групповом монтаже нескольких контакторов соблюдайте минимальный зазор между ними - рекомендовано не менее 10 мм для теплоотвода
