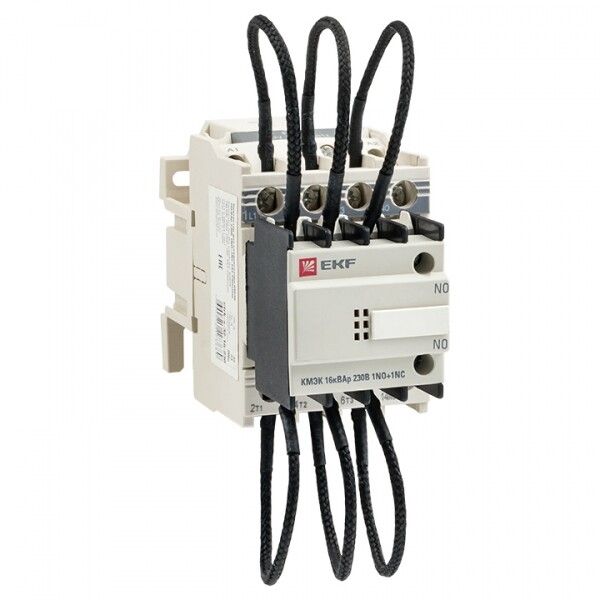

Контактор для конденсатора КМЭК 16квар 230В 2NО+1NC EKF PROxima | ctrk-s-32-16-230

Контактор для конденсатора КМЭК 16 кВА 230 В 2 НО + 1 НЗ от EKF серии PROxima предназначен для надёжного включения и выключения конденсаторных батарей в системах компенсации реактивной мощности. Устройство совмещает высокую долговечность при частых переключениях с простой установкой на DIN-рейку.

Назначение и область применения

Контактор для конденсатора КМЭК 16 кВА 230 В 2 НО + 1 НЗ используется исключительно для коммутации конденсаторных батарей в устройствах компенсации реактивной мощности (КРМ). Он рассчитан на работу в сетях переменного тока с напряжением до 440 В и обеспечивает безопасное управление большими емкостными нагрузками, характерными для энергоэффективных систем зданий, промышленных объектов и производственных линий.

Технические характеристики

• Тип тока: Переменный
• Напряжение питания катушки: 230 В (~)
• Реактивная мощность: 16 кВАр
• Номинальный ток: 12,6 А
• Количество контактов: 5 нормально открытых (НО), 1 нормально закрытый (НЗ)
• Тип подключения: Винтовые зажимы
• Максимальное сечение кабеля: 10 мм2
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, умеренно влажном воздухе
• Способ монтажа: На DIN-рейку или монтажную плату
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.4.1-2012 (МЭК 60947-4-1:2009)

Совместимость и монтаж

Контактор для конденсатора КМЭК 16 кВА 230 В 2 НО + 1 НЗ легко устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых проводов используйте жилы сечением до 10 мм2 - не допускайте использование многожильных проводов без наконечников. Управляющее напряжение 230 В позволяет подключить устройство напрямую к сети освещения или контроллерам с выходом 230 В AC. Комплектуется заводскими балластными сопротивлениями - внешние индуктивные элементы не требуются.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 50030.4.1-2012 и МЭК 60947-4-1:2009 - эти стандарты гарантируют соответствие контактному износостойкому материалу, механической прочности и способности выдерживать импульсы тока при включении конденсаторов. Защита IP20 предполагает применение внутри электрошкафов - не используйте вне помещений или во влажных средах без дополнительной защиты корпуса.

Преимущества

• Высокая износостойкость - специально адаптирован для тысяч циклов включения/выключения конденсаторов
• Встроенные балластные сопротивления снижают ударные токи при замыкании, продлевают жизнь контактам
• Чёткая классификация контактов: 5 НО для управления батареями, 1 НЗ для сигнализации состояния
• Подтверждённая надёжность через 84 месяца гарантии - один из самых длинных сроков среди аналогов
• Совместим с автоматическими регуляторами КРМ всех популярных брендов

Ограничения применения

• Не применяется для коммутации активных нагрузок (нагревательные элементы, двигатели)
• Не рекомендован для работы при постоянных токах выше 12,6 А - даже кратковременная перегрузка снижает срок службы
• Не допускается использование без встроенного балласта - подключение внешних индуктивностей запрещено
• Пиковое напряжение в сети не должно превышать 440 В - максимальное рабочее напряжение указано в спецификации
• Не предназначен для эксплуатации в условиях повышенной запылённости, сырости или химической агрессии - степень защиты IP20 недостаточна

Примеры использования

• Автоматические системы компенсации реактивной мощности на заводах и фабриках
• Шкафы распределения энергии в торгово-офисных комплексах
• Объекты ЖКХ с большим количеством индуктивных потребителей (эскалаторы, насосы, лифты)
• Фотоэлектрические станции с инвертерами и батареями конденсаторов

Практические советы

• Выбирая Контактор для конденсатора КМЭК 16 кВА 230 В 2 НО + 1 НЗ, проверьте суммарную ёмкость вашей батареи - она должна соответствовать заявленным 16 кВАр
• При сборке шкафа соблюдайте минимальные воздушные зазоры вокруг контактора - он нагревается при длительной работе
• Используйте термореле или тепловую защиту перед этим контактором - особенно при частых переключениях
• Проверяйте затяжку винтов после первых нескольких циклов включения - металл может слегка деформироваться
• Для диагностики состояния используйте сигнал с НЗ контакта - он показывает, когда контактор действительно отключен
