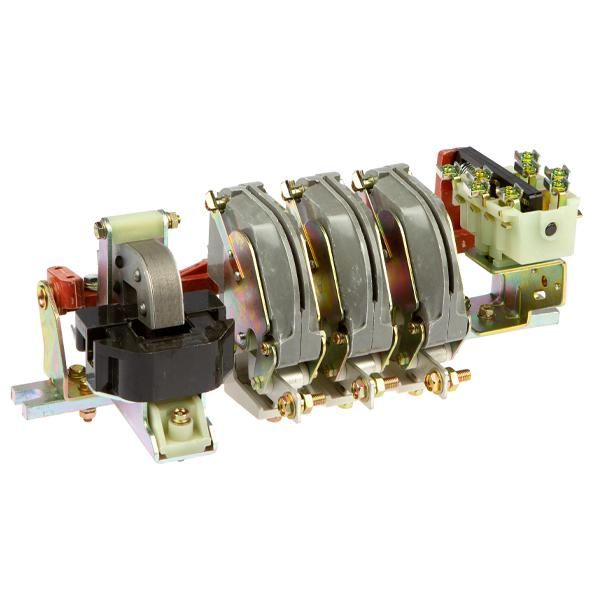

Контактор электромагнитный КТ-6023Б У3, 160А, 110В, 2з+2р, 3 полюса - ET010596 Электротехник

Контактор электромагнитный КТ-6023Б У3 от Электротехник - устройство для удалённого включения и отключения трёхфазной нагрузки мощностью до 160 А, управляемое сигналом 110 В переменного тока. Подходит для установки на монтажную плату в шкафах автоматизации.

Назначение и область применения

Контактор электромагнитный КТ-6023Б У3 предназначен для коммутации трёхфазных электродвигателей, нагревательных элементов и других потребителей электроэнергии с рабочим напряжением до 660 В и частотой 50 Гц. Он используется там, где требуется дистанционное управление силовой цепью через слабые управляющие сигналы - например, в системах автоматического контроля, пультах управления станков, конвейерах и распределительных щитах.

Технические характеристики

• Номинальный ток: 160 А - способен выдерживать длительную работу с такой нагрузкой без перегрузки;
• Род тока: переменный (AC) - работает исключительно с сетями 50 Гц;
• Напряжение сети: до 660 В - максимальное допустимое напряжение для контактной группы;
• Число полюсов: 3 - контролирует все три фазы одновременно;
• Напряжение катушки управления: 110 В - требует именно такого сигнала для срабатывания; совместим с большинством промышленных систем управления;
• Контакты: 2 нормально-открытых (НО) и 2 нормально-закрытых (НЗ) - позволяют реализовать базовые схемы управления, включая блокировки и самоблокировку;
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя;
• Способ монтажа: на монтажную плату - крепится болтами прямо к печатной плате или металлической основе внутри шкафа;
• Степень защиты: IP00 - полностью открытое исполнение, без корпуса; не защищено ни от пыли, ни от воды.

Совместимость и монтаж

Контактор электромагнитный КТ-6023Б У3 рассчитан на установку на монтажную плату. Для надёжного соединения используйте клеммы с подходящими гильзами и момент затяжки, соответствующий спецификациям производителя. Обязательно проверьте соответствие посадочных отверстий и шага крепёжных отверстий перед монтажом. Катушка управления питается от внешнего источника 110 В AC - не подключайте её к 220/380 В, иначе произойдёт пробой изоляции.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р МЭК 60947-4-1 для контакторов переменного тока. Однако из-за степени защиты IP00 запрещена установка в условиях повышенной влажности, пыли, агрессивной среды или вне закрытых шкафов. Все работы должны проводиться при отключенном питании согласно правилам безопасности.

Преимущества

• Высокая коммутационная способность - надёжно включает и отключает ток до 160 А даже при частых операциях;
• Наличие двух пар вспомогательных контактов (НО+НЗ) позволяет легко собирать схемы с автоподдержанием и взаимоблокировками;
• Простая конструкция - минимум деталей повышает долговечность и снижает вероятность отказа;
• Подходящий для серийного производства - компактный форм-фактор удобен для сборки в автоматизированных щитах.

Ограничения применения

• Не применяется во влажных, пыльных или агрессивных средах - IP00 не обеспечивает никакую защиту;
• Не подходит для реверсивных схем - нельзя использовать для изменения направления вращения двигателей;
• Требуется точное соответствие напряжения катушки - применение 220 В вместо 110 В приведёт к выходу устройства из строя;
• Не рекомендован для частых пусков более 120 раз в час - возможен быстрый износ контактов;
• Не имеет встроенной тепловой защиты - необходимо дополнительно устанавливать термореле при работе с двигателями.

Примеры использования

• Управление насосами и вентиляторами в промышленных HVAC-системах;
• Включение/выключение нагревательных плит в сушильных камерах;
• Автоматическое управление конвейерными линиями в пищевой и химической промышленности;
• Системы управления в составе панелей с PLC - когда нужен интерфейс между слаботочным контроллером и силовым оборудованием.

Практические советы

• Обязательно выбирайте кабели с достаточным сечением - для 160 А минимальное сечение медного провода - 50–70 мм2 в зависимости от температурного режима;
• Проверяйте зазоры между фазами - при высоких напряжениях (до 660 В) недостаточная изоляция может вызвать пробой;
• При использовании в шкафах обеспечьте принудительное охлаждение - хотя контактор охлаждается воздухом, перегрев снизит срок службы;
• При замене старого контактора сверьте тип и количество контактов - модель КТ-6023Б У3 отличается от аналогичных по числу НО/НЗ;
• Не забывайте про предохранители - этот контактор не защищает от КЗ, поэтому обязательна установка автоматических выключателей или плавких предохранителей на входе.
