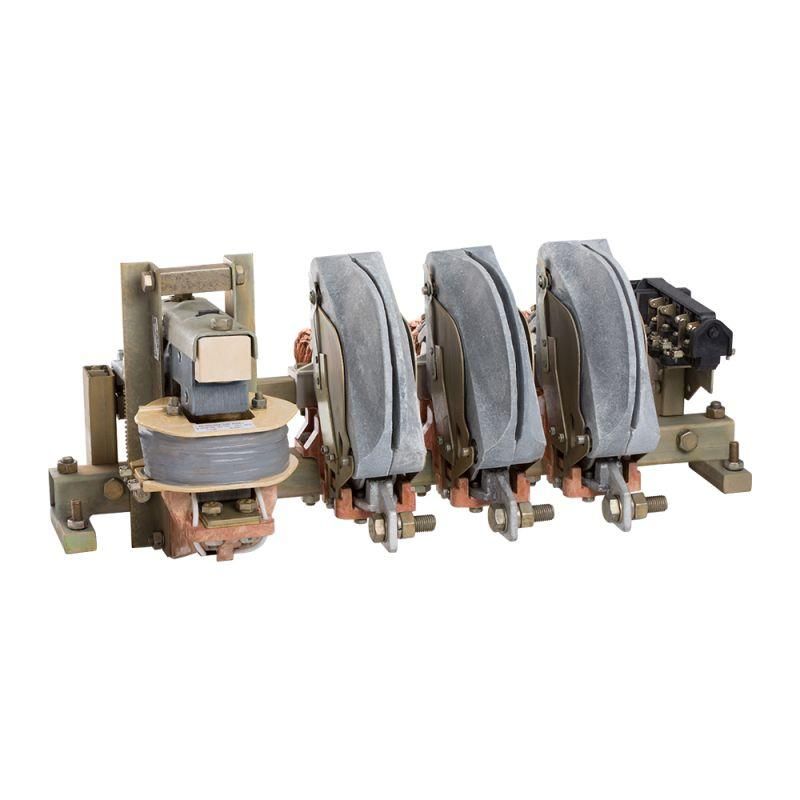

Контактор КТ-6053БС И2 У3 630А кат. 380В AC КЭАЗ 319612

Контактор КТ-6053БС-630А-380AC-И2-У3 от КЭАЗ предназначен для частого включения и отключения электродвигателей переменного тока. Этот контактный аппарат обеспечивает надёжную коммутацию нагрузки до 630 А и применяется в тяжёлых условиях производства - особенно там, где требуется высокая механическая износостойкость и устойчивость к перегрузкам.

Назначение и область применения

Контактор КТ-6053БС-630А-380AC-И2-У3 используется для дистанционного управления трёхфазными асинхронными двигателями. Он подходит для систем, требующих частых пусков и остановок - например, в краново-металлургических установках, конвейерах, насосных станциях и на подстанциях. Номинальная мощность 330 кВт позволяет использовать этот контактный аппарат для крупных двигателей, работающих в промышленной среде.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный рабочий ток: 630 А
• Напряжение питания катушки управления: 380 В AC
• Номинальная мощность: 330 кВт
• Количество главных замыкающих контактов: 3
• Количество вспомогательных нормально замкнутых контактов: 2
• Тип подключения силовой цепи: болтовое соединение
• Исполнение: открытый (без корпуса, требует защиты от внешних воздействий)
• Климатическое исполнение: У3 - для работы в помещениях с умеренным климатом

Совместимость и монтаж

Контактор КТ-6053БС-630А-380AC-И2-У3 совместим с другими устройствами серии КТ6000 и КТП6000. Для монтажа необходима установка на DIN-рейку или жесткую поверхность с доступом к болтовым зажимам. Подключение силовых проводов выполняется через верхние и нижние болтовые клеммы - важно соблюдать момент затяжки, указанный в руководстве производителя. Управление осуществляется через катушку 380 В - необходимо подключить два провода к выводам A1 и A2. Вспомогательные контакты (2 НЗ) используются для сигнализации, блокировок или самоблокировки цепи управления.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и сертифицирован для применения в промышленных сетях. Открытая конструкция не защищает от попадания пыли и влаги - поэтому обязательна установка в закрытом щите или с использованием барьера. Применение вне помещений или в агрессивных средах без дополнительной защиты запрещено.

Преимущества

• Высокая коммутационная способность - выдерживает до 10 млн операций в режиме AC-1
• Мощная катушка 380 В обеспечивает быстрое и надёжное срабатывание даже при колебаниях сети
• Раздельные силовые и вспомогательные контакты позволяют гибко проектировать системы автоматизации
• Простая замена катушки без демонтажа всего аппарата
• Стандартная конструкция серии КТ6000 - легко найти аналоги и запчасти

Ограничения применения

• Не предназначен для работы во взрывоопасных зонах - отсутствует взрывозащита
• Не допускается использование в условиях повышенной влажности, пыли или химической агрессии без герметичного кожуха
• Нельзя применять с постоянным током - катушка рассчитана исключительно на 380 В переменного тока
• Открытое исполнение требует принудительной защиты от случайного прикосновения - не монтируйте на открытом воздухе

Примеры использования

• Управление двигателем ленточного конвейера на заводе по переработке металла
• Пуск и остановка кранового электродвигателя на металлургическом участке
• Автоматизация насосной группы в системе охлаждения печи
• Коммутирующее устройство в распределительном щите подстанции

Практические советы

• При выборе контактора проверьте соответствие номинального тока нагрузки - 630 А - реальной потребляемой мощности двигателя
• Для длительной службы используйте предохранители или тепловые реле в паре с этим контактором - он не имеет встроенной защиты от перегрузки
• При монтаже обращайте внимание на чистоту контактных поверхностей - окислы снижают срок службы
• Если нужна защита IP54 или выше - выбирайте модификацию с оболочкой или устанавливайте контактный аппарат в герметичный шкаф
• Катушка 380 В требует стабильного напряжения - скачки более +-10% могут вызвать некорректное срабатывание
