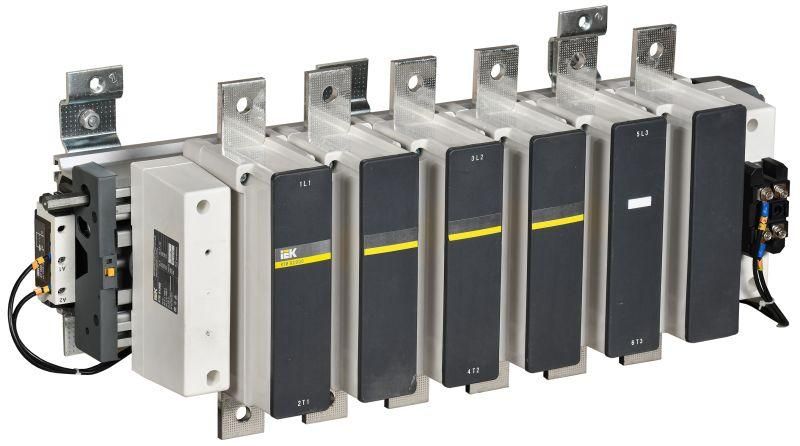

Контактор КТИ-81000 1000А 400В/АС3 KARAT IEK KKT80-1000-400-10

Контактор КТИ-81000 1000А 400В/АС3 от IEK предназначен для коммутации мощных трёхфазных нагрузок, таких как электродвигатели, нагреватели и системы освещения. Этот контактный аппарат из серии КТИ рассчитан на работу в промышленных условиях с высокими токами и обеспечивает надёжное включение и отключение при напряжении до 400 В переменного тока.

Назначение и область применения

Контактор КТИ-81000 1000А 400В/АС3 используется для удалённого управления мощными электроприёмниками. Он применяется в схемах пуска и остановки трёхфазных асинхронных двигателей с короткозамкнутым ротором, а также для включения и отключения других индуктивных и активных нагрузок:

• насосы и вентиляторы;
• печи и нагревательные установки;
• кран-балки и конвейеры;
• системы автоматического ввода резерва (АВР);
• осветительные сети большой мощности.

Не предназначен для частых переключений (более 120 раз в час) и работы с емкостными или светодиодными нагрузками без дополнительной защиты.

Технические характеристики

• Номинальный рабочий ток (Ie): 1000 А - способен выдерживать длительную нагрузку до этого значения при AC3 (пуск и остановка двигателя).
• Тип тока: переменный (AC), частотой 50–60 Гц.
• Напряжение управления (Us): 400 В - требует внешнего источника управления именно этим напряжением; совместим с большинством промышленных контроллеров и реле.
• Подключение вспомогательных цепей: винтовые зажимы - обеспечивают прочное и долговечное соединение проводов, подходят для медных жил сечением до 25 мм2.
• Срок службы: 15 лет - расчётный срок эксплуатации при соблюдении условий нагрузки и температурного режима.
• Главные контакты: отсутствуют в комплекте - требуется внешнее подключение через силовые шины или кабельные выводы.
• Количество вспомогательных контактов: 0 - не имеет встроенных вспомогательных контактов, для сигнализации и блокировок необходимо использовать дополнительные модули.

Совместимость и монтаж

Контактор КТИ-81000 1000А 400В/АС3 устанавливается на DIN-рейку шириной 35 мм. Для подключения силовой части используются верхние и нижние клеммы, рассчитанные на большие токи - рекомендуется применять медные шины или многожильные кабели с площадью сечения не менее 120 мм2. Управление осуществляется через катушку на 400 В - подключаются два провода к клеммам A1 и A2. Поскольку контактор не имеет встроенного теплового реле, для защиты двигателя от перегрузки необходимо использовать отдельный термореле или частотный преобразователь.

Безопасность и стандарты

Контактор КТИ-81000 1000А 400В/АС3 соответствует требованиям ГОСТ Р 50030.4.1-2012 (эквивалент МЭК 60947-4-1:2009). Произведён в соответствии с сертификатом соответствия РОСС CN.ME86.B00150. Обеспечивает класс защиты IP20 - допускается установка только внутри закрытых щитов, защищённых от доступа посторонних предметов и пальцев.

Преимущества

• Высокая коммутационная способность - подходит для самых тяжёлых условий эксплуатации, включая частые пуски двигателей.
• Устойчивость к перегрузкам - благодаря качественным материалам контактов и продуманной теплоотдаче.
• Долгий срок службы - 15 лет при правильном монтаже и эксплуатации снижают затраты на обслуживание.
• Стандартная конструкция - легко заменяется аналогичными устройствами других производителей, если есть совпадение по току и напряжению управления.

Ограничения применения

• Не работает с постоянным током - только переменный ток (AC).
• Не имеет встроенной защиты - требует обязательного подключения теплового реле или другого устройства защиты от перегрузки.
• Не подходит для частых операций более 120 раз в час - риск быстрого износа контактов.
• Отсутствие вспомогательных контактов - усложняет реализацию схем блокировки и сигнализации, требует внешней логики.
• Запрещено использование вне закрытых щитов - из-за низкой степени защиты IP20.

Примеры использования

• Автоматический запуск крупного насоса в системе водоснабжения при достижении заданного уровня воды.
• Управление печью для термообработки металла - включение по сигналу PLC и отключение после завершения цикла.
• Система АВР на объекте с двумя источниками питания - один контрактор управляет основным питанием, второй - резервным.
• Кран-балка на производстве - пуск и остановка двигателя подъёмного механизма по команде с пульта.

Практические советы

• Выбирая КТИ-81000 1000А 400В/АС3, проверьте соответствие напряжения управления вашей системе - 400 В не всегда доступны в малых щитах, возможно потребуется трансформатор.
• При монтаже используйте усилие затяжки винтов согласно руководству - переусиливать нельзя, чтобы не повредить клеммы.
• Для увеличения срока службы контактора избегайте частых включений - лучше использовать частотный преобразователь для мягкого пуска.
• Обязательно убедитесь, что сечение кабелей и шин соответствует 1000 А - недостаточное сечение вызывает перегрев и выход из строя.
• Если нужна сигнализация состояния, установите отдельный вспомогательный контактный модуль KTI-AS или аналог.
