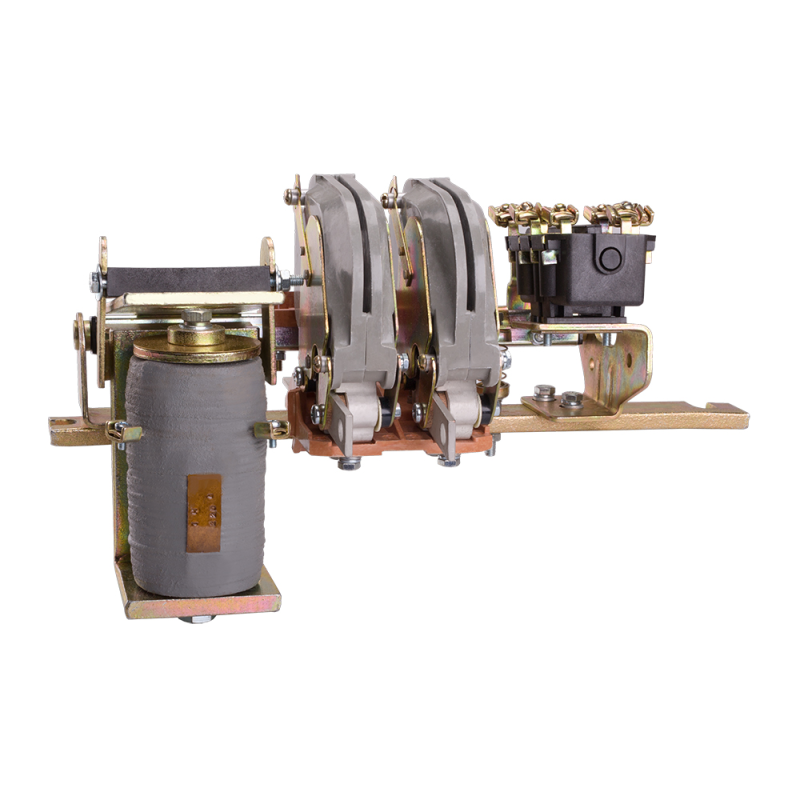

Контактор КТП-6012Б И2 У3 100А кат. 220В DC КЭАЗ 319614

Контактор КТП-6012Б 100А 220В DC И2 У3 - это устройство для коммутации мощных нагрузок в цепях постоянного тока, предназначенное для установки на монтажную плату. Произведённый КЭАЗ, он применяется в системах автоматизации, где требуется надёжное включение и отключение токов до 100 А при напряжении катушки 220 В постоянного тока.

Назначение и область применения

Контактор КТП-6012Б 100А 220В DC И2 У3 используется для включения и отключения электрических цепей постоянного тока с высокой нагрузкой. Подходит для управления двигателями постоянного тока, нагревательными элементами, источниками питания и другими устройствами, требующими частых переключений. Применяется в промышленной автоматике, на транспорте, в энергоустановках и оборудовании с контролируемыми режимами работы.

Технические характеристики

• Номинальный ток: 100 А - способен выдерживать длительную работу при таком токе без перегрузки.
• Напряжение катушки управления: 220 В постоянного тока (DC) - требует именно постоянного тока, переменный ток не подойдёт.
• Количество силовых полюсов: 2 - управляет двумя отдельными цепями или одним двухполюсным потребителем.
• Количество замыкающих главных контактов: 2 - все контакты нормально разомкнутые, работают на замыкание при возбуждении катушки.
• Номинальная рабочая мощность: 45 кВт - максимальная мощность нагрузки, которую можно коммутировать при 220 В DC.
• Способ монтажа: монтажная плата - устанавливается прямо на печатную плату через выводы, без крепления на DIN-рейку.
• Тип подключения силовой цепи: болтовое соединение - провода фиксируются гайками, обеспечивая прочный контакт.
• Исполнение: открытое - корпус не защищён, доступны все детали, включая контакты и механизм.
• Степень защиты: IP00 - нет защиты ни от пыли, ни от воды; требует установки в закрытом щите или защищённом месте.

Совместимость и монтаж

Контактор КТП-6012Б 100А 220В DC И2 У3 рассчитан исключительно на монтаж на печатную плату. Его выводы подходят для пайки или установки в разъёмные клеммы платы. Болтовое подключение силовых цепей требует предварительной подготовки проводов - зачистка, использование наконечников. Для правильной сборки важно соблюдать момент затяжки болтов, указанный в документации производителя. Нельзя использовать этот контактор в составе шкафов с открытыми токоведущими частями из-за отсутствия защиты IP00.

Безопасность и стандарты

Производитель КЭАЗ соответствует требованиям ГОСТ Р МЭК 60947-4-1 для контакторов постоянного тока. Однако из-за исполнения IP00 и открытой конструкции устройство не предназначено для эксплуатации в условиях повышенной запылённости, влажности или опасных средах. Обязательна установка в герметичный или закрытый корпус, обеспечивающий безопасность обслуживающего персонала.

Преимущества

• Высокий номинальный ток - позволяет коммутировать мощные нагрузки без дополнительных усилителей.
• Устойчивость к импульсным перегрузкам - благодаря механической конструкции контактов, выдерживающим многократные включения/выключения.
• Простота подключения - болтовые зажимы позволяют легко менять провода без специальных инструментов.
• Совместимость с платформами КЭАЗ - совпадает с форм-фактором других изделий серии КТ, что упрощает замену и модульное проектирование.

Ограничения применения

• Не допускается установка в открытых помещениях, на улице или в местах с возможностью попадания влаги, пыли, масла - степень защиты IP00 не предусматривает никакую защиту.
• Нельзя применять с переменным током - катушка рассчитана только на 220 В постоянного тока, при подаче AC произойдёт перегрев и выход из строя.
• Запрещена работа при температуре выше +40 C без принудительного охлаждения - указано в технических условиях КЭАЗ для серии КТПВ.
• Не рекомендуется для частых включений более 1200 раз в час - риск сваривания контактов при превышении предела.

Примеры использования

• Управление двигателем постоянного тока в конвейерной ленте.
• Переключение зарядных цепей в батарейных системах.
• Коммутация нагревателей в термических установках с регулированием по сигналу ПЛК.
• Автоматическое отключение источника питания при аварии в системе постоянного тока.

Практические советы

• Обязательно используйте защитный кожух или корпус при установке - даже небольшая пыль может вызвать пробой между контактами.
• Проверьте полярность при подключении катушки: неверная полярность не повредит устройство, но может снизить срок службы.
• Для долговечности контактов применяйте антивандальные наконечники на силовых проводах и следите за плотностью затяжки болтов.
• При замене аналога - проверьте соответствие типа подключения (монтажная плата) и напряжения катушки. Контактор КТП-6012Б 100А 220В DC И2 У3 нельзя заменить на модель с переменным током или другим типом монтажа.
