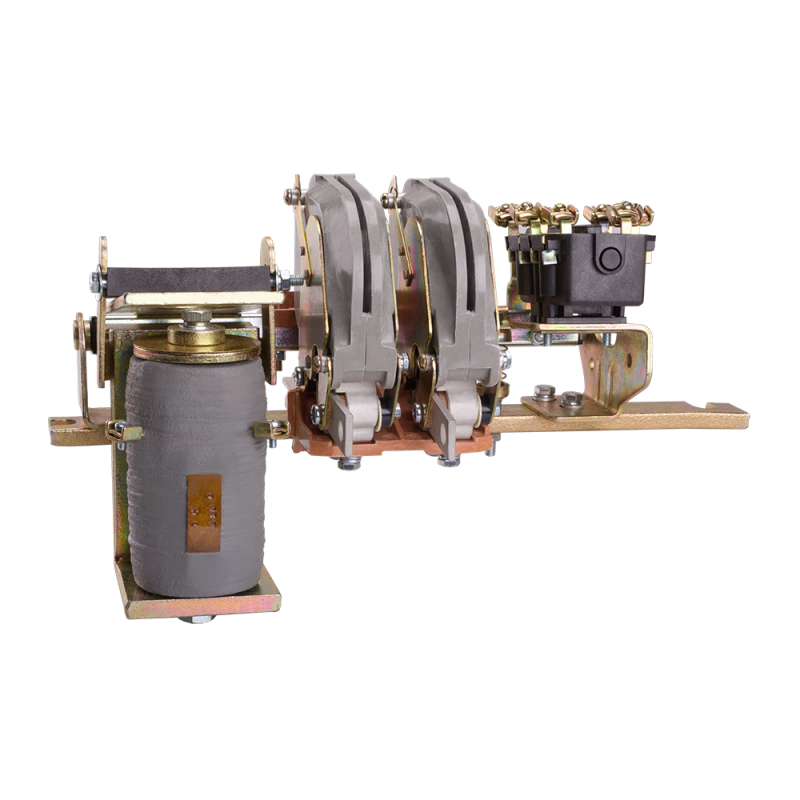

Контактор КТП-6022Б И2 У3 160А кат. 220В DC КЭАЗ 319618

Контактор КТП-6022Б-160А-220DC-И2-У3 от КЭАЗ предназначен для коммутации силовых цепей постоянного тока до 160 А. Устройство устанавливается на монтажную плату и применяется в системах автоматизации, где требуется надёжное управление нагрузкой с помощью слабых сигналов управления.

Назначение и область применения

Контактор КТП-6022Б-160А-220DC-И2-У3 используется для включения и отключения электрических цепей постоянного тока. Он работает как электромагнитное реле: слабый управляющий сигнал на катушку 220 В DC вызывает замыкание или размыкание силовых контактов. Подходит для управления двигателями постоянного тока, нагревательными элементами, источниками питания и другими устройствами с высокой потребляемой мощностью до 75 кВт.

Технические характеристики

• Номинальный ток: 160 А - максимальный допустимый ток через главные контакты при длительной работе
• Напряжение катушки управления: 220 В постоянного тока (DC) - требует именно постоянный ток, переменный не подойдёт
• Количество полюсов: 2 - два независимых силовых контура
• Конфигурация контактов: 2NO + 2NC - две нормально разомкнутые и две нормально замкнутые пары, позволяют реализовать различные схемы управления
• Номинальная мощность: 75 кВт - максимальная переключаемая мощность при 160 А и соответствующем напряжении
• Способ монтажа: на монтажную плату - фиксируется болтами прямо на печатной плате или щите
• Исполнение: открытое - без корпуса, все части доступны для осмотра и обслуживания
• Степень защиты: IP00 - нет защиты от пыли и воды; использовать только в защищённых помещениях

Совместимость и монтаж

Контактор КТП-6022Б-160А-220DC-И2-У3 имеет болтовое подключение силовых выводов - провода крепятся гайками на клеммах. Для установки нужна монтажная плата с отверстиями под крепёж. Учитывайте габариты устройства при проектировании расположения компонентов. Катушка управления рассчитана исключительно на 220 В постоянного тока - применение переменного тока или другого напряжения приведёт к выходу из строя.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-4-1. Открытая конструкция и степень защиты IP00 требуют обязательного размещения внутри закрытого шкафа или щита, чтобы предотвратить случайное прикосновение к токоведущим частям. Нельзя использовать во влажных, запылённых или взрывоопасных средах.

Преимущества

• Высокая коммутационная способность - выдерживает ток 160 А без потери надёжности
• Чёткая логика контактов (2NO+2NC) позволяет легко собирать схемы с самоблокировкой и реверсом
• Простая механическая конструкция - мало подвижных деталей, что повышает долговечность
• Поддерживается серийным производством - КТП-6022Б-160А-220DC-И2-У3 является частью популярной серии КТ, КТПВ, что обеспечивает совместимость с аналогичными изделиями

Ограничения применения

• Не предназначена для работы вне закрытых помещений - IP00 не защищает ни от пыли, ни от влаги
• Только постоянный ток - нельзя подключать к сети 220 В AC
• Требуется жесткий монтаж на плату - не подходит для DIN-рейки или крепления на стену
• Нет визуального индикатора положения контактов - необходимо внешнее наблюдение или использование дополнительных сигнализаторов

Примеры использования

• Управление двигателем постоянного тока на конвейере
• Переключение режимов нагрева в термических установках
• Коммутация батарейных массивов в системах бесперебойного питания
• Автоматическое отключение зарядных устройств по таймеру

Практические советы

• Проверьте соответствие напряжения катушки - даже небольшое отклонение от 220 В DC может привести к недостаточному срабатыванию или перегреву
• Затягивайте болты силовых клемм с моментом, указанным в документации - слишком слабо или слишком сильно снижает контакт и может повредить корпус
• Обеспечьте достаточное расстояние между этим контактором и чувствительной электроникой - при коммутации больших токов возникают помехи
• При использовании в промышленных контроллерах рекомендуется установить дугогасящую цепь (RC-цепочка) на контактах для продления срока службы
• Контактор КТП-6022Б-160А-220DC-И2-У3 не требует регулярного техобслуживания, но периодически проверяйте состояние контактов на окисление и подгорание
