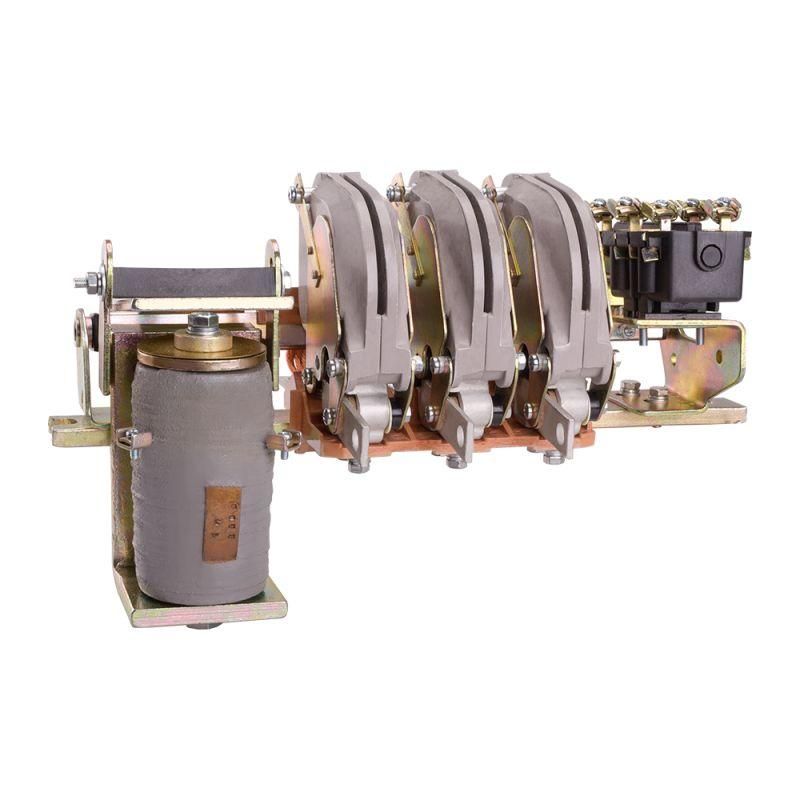

Контактор КТП-6023Б И2 У3 160А кат. 220В DC КЭАЗ 319621

Контактор КТП-6023Б-160А-220DC-И2-У3 - это трёхполюсный контактный аппарат с управлением от постоянного тока 220 В, предназначенный для частых включений и отключений нагрузки до 160 А. Применяется в системах автоматизации, где требуется надёжное коммутирование силовых цепей постоянного тока. Произведён КЭАЗ, серия КТП.

Назначение и область применения

Контактор КТП-6023Б-160А-220DC-И2-У3 предназначен для коммутации силовых цепей постоянного тока с номинальным током до 160 А. Подходит для управления двигателями постоянного тока, нагревательными установками, источниками питания и другими устройствами, требующими частого включения/выключения. Устанавливается на монтажную плату в щитах автоматики, промышленном оборудовании и системах управления.

Технические характеристики

• Номинальный ток: 160 А
• Напряжение катушки управления: 220 В постоянного тока (DC)
• Количество полюсов: 3
• Главные контакты: 3 нормально замкнутых (НО), 2 нормально разомкнутых (НЗ)
• Вспомогательные контакты: 2 НО + 2 НЗ - используются для сигнализации, блокировок и управления
• Номинальная мощность: 75 кВт (при 220 В DC)
• Способ подключения силовой цепи: болтовое соединение
• Степень защиты: IP00 - без защиты от внешних воздействий
• Способ монтажа: крепление на монтажной плате
• Исполнение: открытое - корпус без кожуха

Совместимость и монтаж

Контактор КТП-6023Б-160А-220DC-И2-У3 рассчитан на установку на печатную плату или жесткую основу с фиксацией через монтажные отверстия. Для подключения силовых проводов используйте болтовые зажимы - момент затяжки должен соответствовать рекомендациям завода-изготовителя. Катушка управления работает исключительно от постоянного тока 220 В; применение переменного тока вызовет выход из строя. Вспомогательные контакты можно использовать для формирования цепей самоблокировки, индикации состояния или взаимной блокировки с другими аппаратами.

Безопасность и стандарты

Контактор КТП-6023Б-160А-220DC-И2-У3 соответствует требованиям ГОСТ Р МЭК 60947-4-1. Открытая конструкция (IP00) требует обязательной установки внутри закрытого шкафа или защищённой зоны. Эксплуатация вне герметичной среды возможна только при отсутствии пыли, влаги и механических повреждений.

Преимущества

• Высокая коммутационная способность - выдерживает частые включения даже при высоких токах
• Чёткая структура контактов: 3 главных + 4 вспомогательных - позволяет реализовать сложные схемы управления
• Надёжное болтовое подключение - устойчиво к вибрациям и перегрузкам
• Производство КЭАЗ - проверенная технология, совместимость с другими изделиями серии КТ

Ограничения применения

• Не допускается использование в условиях повышенной запылённости, влажности или агрессивной среды - степень защиты IP00 не обеспечивает никакой защиты
• Работает только с постоянным током - нельзя подключать к сети 220 В AC
• Требуется принудительное охлаждение при длительной работе на пределе 160 А
• Не предназначен для монтажа на открытом воздухе или в неэкранированных щитах

Примеры использования

• Управление двигателем постоянного тока на конвейере
• Переключение режимов работы сварочного аппарата
• Коммутация батарейных массивов в системах бесперебойного питания
• Автоматическое отключение зарядного устройства при достижении порогового уровня

Практические советы

• При проектировании учтите, что контакттор КТП-6023Б-160А-220DC-И2-У3 имеет габариты, характерные для крупногабаритных аппаратов - предусмотрите достаточное место на плате
• Подключайте катушку управления через предохранитель - защита от импульсных скачков продлит срок службы
• Проверьте соответствие сечения проводов и момента затяжки болтов - недостаточное усилие вызывает нагрев, избыточное - повреждает контактные колодки
• Для удобства обслуживания используйте вспомогательные контакты (НО и НЗ) для индикации включения - это снижает время диагностики
• Если нужна защита от пыли и влаги - выберите аналог с исполнением IP54, например, КТПВ-... - этот же контакттор не подходит для таких условий
