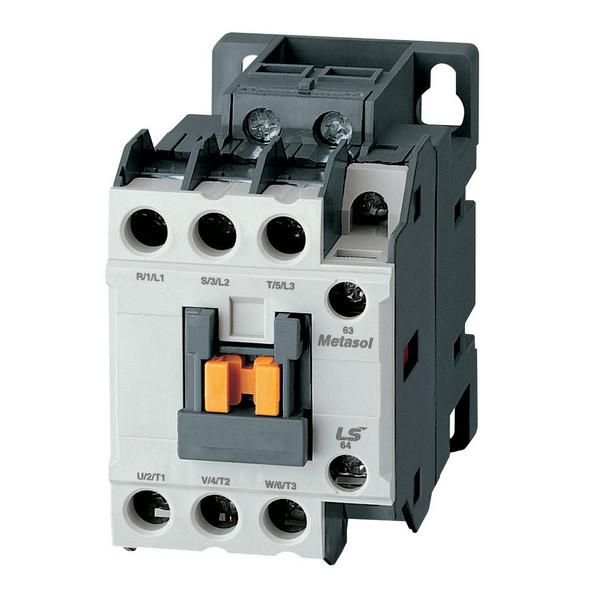

Контактор Metasol MC-22b кат. 24В AC 1a1b Screw LS Electric 1347001600 LSIS

Контактор MC-22b AC24V 50Hz 1a1b с винтовым креплением от LS Electric предназначен для дистанционного включения и отключения трёхфазных нагрузок до 22 А, особенно часто используемых в системах автоматизации. Артикул 1347001600 соответствует модели с катушкой на 24 В переменного тока и одним нормально открытым управляющим контактом.

Назначение и область применения

Контактор MC-22b AC24V 50Hz 1a1b с винтовым креплением используется для коммутации силовых цепей с частыми включениями и отключениями. Подходит для управления трёхфазными асинхронными двигателями мощностью до 11 кВт, а также другими устройствами: насосами, компрессорами, конвейерами, тепловыми печами, системами освещения и кран-балками. Управление осуществляется через слаботочную цепь 24 В AC, что позволяет использовать его в системах с PLC, реле времени или кнопочным постом.

Технические характеристики

• Номинальный ток: 22 А - способен выдерживать длительную работу при такой нагрузке без перегрева;
• Число силовых полюсов: 3 - управляет трёхфазной сетью; каждый полюс размыкает одну фазу;
• Напряжение катушки управления: 24 В AC, 50 Гц - совместим с большинством промышленных контроллеров и преобразователей;
• Количество вспомогательных контактов: 1 НО (нормально открытый) - используется для сигнализации, блокировок или самоблокировки;
• Номинальная мощность двигателя: 11 кВт - рекомендованная максимальная нагрузка для надёжного пуска;
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя без внешней схемы;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги;
• Тип подключения: винтовой - провода зажимаются в клеммах с помощью отвертки;
• Способ монтажа: на монтажную плату - устанавливается на DIN-рейку или специальную основу, не требует сверления.

Совместимость и монтаж

Контактор MC-22b AC24V 50Hz 1a1b с винтовым креплением монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место вокруг корпуса - минимум 10 мм с боков и сверху для теплоотвода. Подключение силовых кабелей выполняется к верхним клеммам L1–L3 и нижним T1–T3. Управляющая катушка подключается к A1–A2. Вспомогательный контакт NO замыкается при включении контактора - его можно использовать для индикации состояния или создания цепи самоблокировки. Не допускается монтаж в местах с высокой вибрацией или температурой выше +40 C.

Безопасность и стандарты

Контактор MC-22b соответствует международным требованиям IEC/EN 60947-4-1. Обеспечивает безопасное отключение при перегрузках и коротких замыканиях благодаря механической разрывной способности. Однако он не имеет встроенной защиты от перегрузки - необходимо применять тепловые реле или автоматические выключатели последовательно. IP20 не обеспечивает защиту от воды и пыли - не применяйте в сырых или запылённых помещениях без дополнительного кожуха.

Преимущества

• Устойчивость к частым включениям - рассчитан на более чем 1 млн операций;
• Низкий уровень шума при работе - подходит для помещений с повышенными требованиями к комфортности;
• Простота замены - легко демонтируется с рейки и заменяется аналогичной моделью;
• Широкая совместимость с контроллерами - катушка 24 В AC совпадает со стандартом промышленной автоматизации;
• Надёжные винтовые клеммы - обеспечивают плотный контакт даже при многократном обслуживании.

Ограничения применения

• Не подходит для реверсивных схем - для изменения направления двигателя нужен второй контактор;
• IP20 исключает использование во влажных, пыльных или агрессивных средах без дополнительной защиты;
• Не предназначен для работы с постоянным током - катушка работает только на переменном токе 24 В 50 Гц;
• Максимальная мощность 11 кВт - при больших нагрузках возможен отказ или снижение срока службы;
• Требуется внешняя защита - не содержит встроенного теплового реле или предохранителя.

Примеры использования

• Управление насосом в системе водоснабжения - включение по сигналу от датчика уровня;
• Запуск конвейера на пищевом производстве - через PLC с интервалом 10 минут;
• Автоматическое включение вентилятора в HVAC-системе - по команде термостата;
• Пуск компрессора холодильной установки - с использованием временного реле для задержки;
• Удалённое управление светом в цеху - через кнопку на стене с индикацией состояния по вспомогательному контакту.

Практические советы

• Выбирайте сечение проводов согласно таблице для 22 А - обычно 2,5–4 мм2 для медных жил;
• Проверьте соответствие напряжения катушки - подача 220 В вместо 24 В сразу выведет контактор из строя;
• Подключите вспомогательный контакт NO к индикатору - так проще диагностировать состояние устройства;
• При установке на DIN-рейку убедитесь, что контактор плотно защёлкнут - слабый контакт вызывает нагрев;
• Для долгой службы регулярно проверяйте затяжку винтов - ослабление приводит к нагреву и окислению;
• Артикул 1347001600 - точный идентификатор для заказа запасного контактора MC-22b AC24V 50Hz 1a1b с винтовым креплением.
