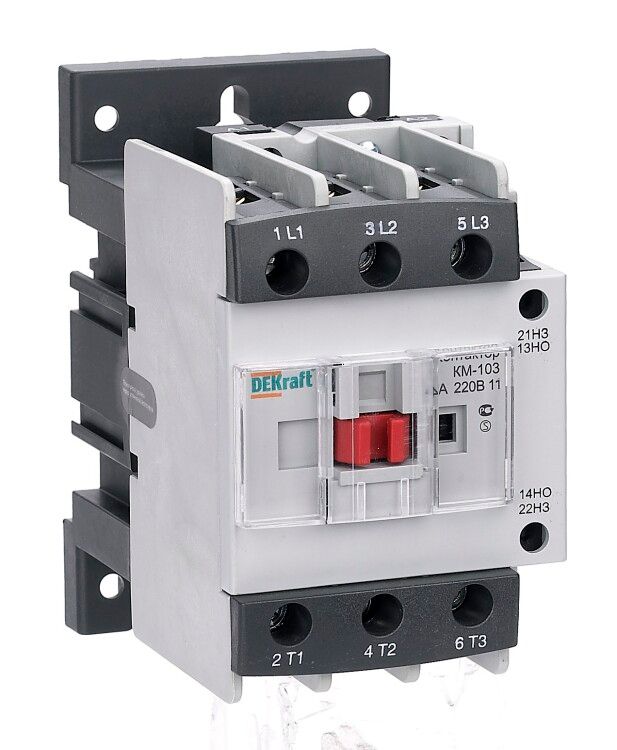

Контактор КМ-103 40А кат. 24В AC 1НО+1НЗ AC-3 DEKraft 22125DEK APC

Контактор КМ-103 от DEKraft - устройство для дистанционного включения и отключения электродвигателей и других нагрузок с током до 40 А. Подходит для монтажа на DIN-рейку, питается от сети 24 В переменного тока и оснащён одним нормально открытым и одним нормально закрытым вспомогательным контактом.

Назначение и область применения

Контактор КМ-103 используется для частого включения и выключения трёхфазных асинхронных двигателей, насосов, компрессоров, конвейеров и другого оборудования с активной или индуктивной нагрузкой. Он применяется в системах автоматизации, где требуется надёжная коммутация силовой цепи по сигналу от кнопочного пункта, термореле, PLC или другого управляющего устройства. Устройство соответствует требованиям ГОСТ 50030.5.1 и рассчитано на работу в условиях промышленных объектов с умеренным климатом.

Технические характеристики

• Номинальный ток: 40 А (при классе коммутации AC-3)
• Напряжение управления: 24 В переменного тока (AC)
• Число силовых полюсов: 3
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Коммутируемая мощность: до 18,5 кВт при 400 В
• Тип подключения: винтовые зажимы
• Максимальное сечение провода: 25 мм2
• Степень защиты: IP20 - защищает от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, в помещениях с повышенной влажностью
• Способ монтажа: на DIN-рейку типа TS35 или на монтажную плату
• Исполнение: нереверсивное - управление только в одном направлении

Совместимость и монтаж

Контактор КМ-103 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация механическая, без дополнительных креплений. Винтовые зажимы позволяют подключить медные жилы сечением до 25 мм2. Для подключения катушки управления используйте два провода: один - на A1, второй - на A2. Обязательно соблюдайте полярность подключения: L1, L2, L3 - входы силовой цепи; T1, T2, T3 - выходы к нагрузке. Вспомогательные контакты (NO и NZ) расположены на боковой стороне и доступны для подключения цепей сигнализации, блокировки или самоблокировки.

Безопасность и стандарты

Контактор КМ-103 соответствует ГОСТ 50030.5.1, что гарантирует соответствие международному стандарту IEC 60947-4-1. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - не предназначен для установки во влажных, запылённых или наружных условиях без дополнительной защиты. Производитель рекомендует использовать защитные крышки (доступны отдельно), чтобы изолировать контакты от внешних воздействий.

Преимущества

• Высокая надёжность коммутации при частых включениях - до 120 циклов в час
• Универсальный тип подключения - винтовые зажимы подходят для большинства кабелей
• Простота замены - стандартный форм-фактор и совместимость с другими изделиями серии КМ-103
• Наличие двух вспомогательных контактов позволяет реализовать базовые схемы управления без дополнительных модулей
• Работает от низковольтного управления (24 В AC) - безопаснее для операторов и проще интегрировать в системы автоматики

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, сырости или на открытом воздухе - степень защиты IP20 недостаточна
• Не поддерживает реверс двигателя - для этого нужен двойной контактор или реверсивный пускатель
• Не имеет встроенной тепловой защиты - требует внешнего теплового реле при защите электродвигателей
• Не рассчитан на постоянный ток - применение с DC-цепями вызывает повреждение контактов
• Максимальное сечение кабеля - 25 мм2; более толстые провода не войдут в зажимы

Примеры использования

• Управление насосом в системе водоснабжения через PLC с сигналом 24 В AC
• Включение конвейера на производстве по команде с пульта управления
• Автоматический запуск вентилятора при достижении заданной температуры (через термореле)
• Подключение к пускателю с функцией самоблокировки - НО-контакт используется для удержания катушки в включенном состоянии

Практические советы

• Перед монтажом проверьте, что напряжение управления действительно 24 В AC - подача 220 В или постоянного тока выведет контактор из строя
• При подключении силовых проводов затягивайте винты равномерно - переусиливать нельзя, можно повредить пластиковую колодку
• Если контактор установлен в шкафу с высокой плотностью компонентов, предусмотрите свободное пространство вокруг него - он нагревается при длительной работе
• Для увеличения безопасности используйте защитные крышки - они снижают риск поражения током и продлевают срок службы контактов
• При использовании в системах с частыми пусками (более 30 раз в час) контролируйте температуру контактора - перегрев сокращает срок службы
• Артикул 22125dek - это точный идентификатор для заказа запасных частей или аналогов в рамках серии DEKraft КМ-103
