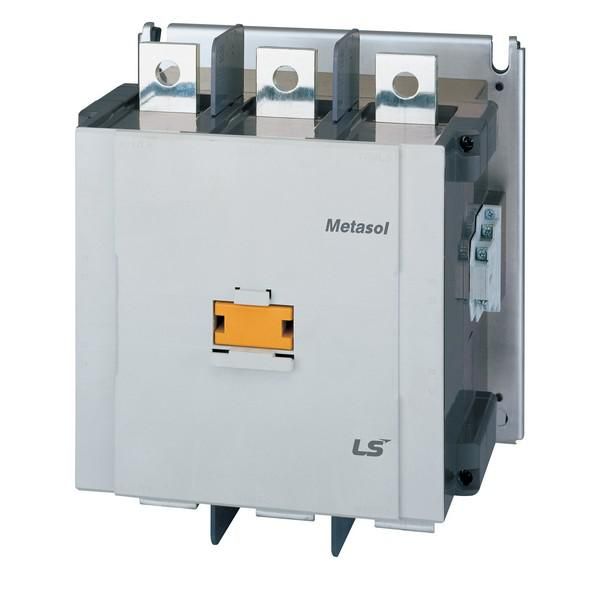

Контактор Metasol MC-800a AC/DC200V 50/60Hz 2a2b, Screw | 1374000200 Lsis

Контактор LS Electric MC-800a AC/DC 200В 50/60Hz 2a2b с винтовым креплением предназначен для частого включения и отключения мощных электрических нагрузок, особенно трёхфазных двигателей. Его надёжность и высокая коммутационная износостойкость делают его подходящим решением для промышленной автоматизации, где важна долговечность и устойчивость к перегрузкам.

Назначение и область применения

Контактор MC-800a используется для удалённого управления силовыми цепями переменного тока. Он обеспечивает безопасное включение и выключение оборудования при помощи слаботочных сигналов на катушке управления. Подходит для работы с двигателями мощностью до 440 кВт, а также для управления другими устройствами с высокими токами: компрессорами, насосами, конвейерами, кран-балками, тепловыми печами и системами освещения.

Технические характеристики

• Номинальный ток: 800 А - способен коммутировать большие токи без перегрева;
• Напряжение катушки управления: 200 В переменного тока (AC), частота 50/60 Гц - совместим с большинством промышленных систем управления;
• Число полюсов: 3 - управление трёхфазной сетью;
• Количество контактов: 5 нормально открытых (НО) и 2 нормально закрытых (НЗ) - позволяет реализовать сложные логические схемы управления;
• Напряжение изоляции: 690 В - обеспечивает безопасную работу в сетях с повышенным напряжением;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных частиц, но не от воды и пыли; требует установки в закрытом щите;
• Механическая износостойкость: 2,5 млн циклов - срок службы при частых операциях без нагрузки;
• Коммутационная износостойкость: 0,5 млн циклов - гарантированный ресурс при работе под нагрузкой 800 А;
• Способ монтажа: на монтажную плату - фиксируется болтами прямо на DIN-рейке или специальной основе;
• Исполнение: нереверсивное - не поддерживает изменение направления вращения двигателя без внешнего переключения.

Совместимость и монтаж

Контактор MC-800a имеет винтовые зажимы для подключения силовых проводов и управляющей катушки - удобен для быстрого обслуживания. Устанавливается на монтажную плату, что исключает использование DIN-рейки. Для правильной сборки важно соблюдать момент затяжки винтов: слишком слабый контакт вызывает нагрев, слишком сильный - повреждает корпус. Кабели должны иметь сечение, соответствующее току 800 А - рекомендовано использовать медные жилы не менее 150–185 мм2. Убедитесь, что площадка для монтажа прочная и не деформируется под весом устройства.

Безопасность и стандарты

Контактор соответствует требованиям международных стандартов IEC 60947-4-1 для контакторов и пускателей. Защита IP20 предполагает применение только внутри электрошкафов. Отсутствие защиты от брызг и пыли требует обязательного соблюдения условий окружающей среды - нельзя использовать во влажных помещениях, на открытом воздухе или в местах с высоким уровнем запылённости без дополнительной герметизации шкафа.

Преимущества

• Высокая коммутационная износостойкость - снижает частоту замены даже при интенсивном использовании;
• Поддержка тока до 800 А и мощности до 440 кВт - идеален для тяжёлых промышленных задач;
• Универсальное напряжение катушки 200 В AC - легко интегрируется в существующие системы управления;
• Явное разделение силовых и управляющих контактов - минимизирует риск помех и аварий;
• Фиксация на монтажной плате - устойчивость к вибрациям и механическим воздействиям.

Ограничения применения

• Не предназначен для реверса двигателя - требуется два контактора или внешний переключатель;
• Защита IP20 не допускает эксплуатацию вне закрытых шкафов - опасность поражения током и выхода из строя при попадании влаги;
• Отсутствует возможность установки на стандартную DIN-рейку - нужна специальная основа или плита;
• Не работает при постоянном токе выше 200 В - хотя указано “AC/DC” в названии, фактически катушка рассчитана только на переменный ток;
• Требуется значительное сечение кабелей - увеличивает стоимость и сложность монтажа.

Примеры использования

• Управление большим асинхронным двигателем на конвейере в пищевой промышленности;
• Включение насосной группы в системе водоснабжения завода;
• Автоматическое включение тепловой печи по сигналу PLC;
• Удалённое управление освещением на производственной площадке через кнопочные посты;
• Работа с кран-балкой в металлообрабатывающем цехе.

Практические советы

• Проверьте соответствие сечения кабелей и класса изоляции перед подключением - недостаточное сечение вызовет перегрев и отказ;
• При установке используйте антивибрационные прокладки, если оборудование работает в условиях сильных колебаний;
• Обязательно проверяйте состояние контактов каждые 6–12 месяцев - окисление или подгорание снижают надёжность;
• Для длительной работы в режиме частых включений (более 10 раз в час) убедитесь, что температура в шкафу не превышает +40 C;
• Если вам нужен реверс - выбирайте пару таких контакторов с блокировкой взаимного включения.
