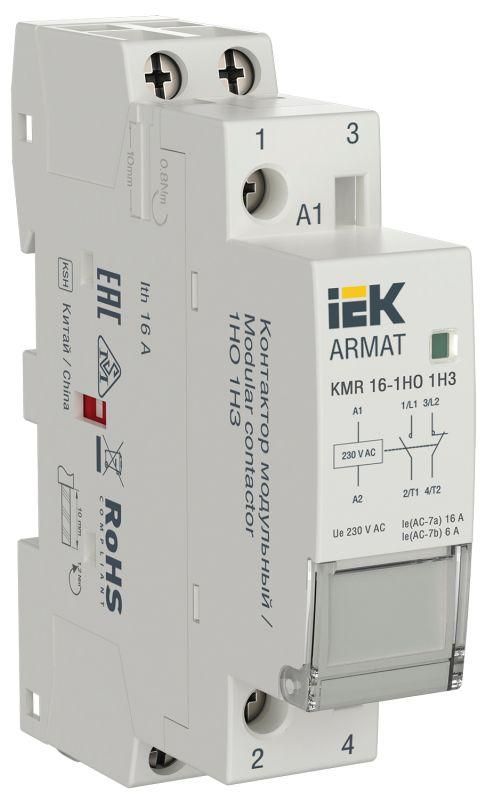

Контактор модульный KMR 16А 230В AC 1НО 1НЗ ARMAT IEK AR-KMR10-016-11-230

Контактор модульный 16А 230В AC 1 нормально открытый 1 нормально закрытый от IEK (ИЭК) - компактное устройство для автоматического включения и выключения нагрузок до 16 А в сетях переменного тока. Артикул ar-kmr10-016-11-230 подходит для установки на DIN-рейку и применяется там, где требуется надёжная коммутация без постоянного участия оператора.

Назначение и область применения

Контактор модульный 16А 230В AC 1 нормально открытый 1 нормально закрытый используется для дистанционного управления электроприборами через слабые управляющие сигналы. Подходит для:

• включения и отключения светильников в системах освещения;
• управления нагревательными элементами, терморегуляторами и системами отопления;
• пуск и остановка маломощных электродвигателей, насосов, вентиляторов;
• интеграции в системы автоматизации и панели управления.

Работает в паре с реле времени, термостатами, PLC или кнопочными постами. Устройство не предназначено для частого переключения свыше 600 раз в час - это снижает срок службы.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC) - для силовой цепи и цепи управления.
• Номинальный ток: 16 А при классе применения AC-1 (резистивные нагрузки, например, лампы, ТЭНы).
• Контакты: 1 нормально открытый (NO) + 1 нормально закрытый (NC) - позволяют реализовать базовые схемы управления, включая аварийную остановку.
• Подключение: винтовые зажимы - подходят для проводов сечением до 2,5 мм2.
• Монтаж: 1 модуль (17,5 мм шириной), глубина установки - 68 мм.
• Защита: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; требует установки внутри щита.
• Управление: катушка рассчитана на 230 В AC - совместима с бытовыми и промышленными сетями без преобразователей.

Совместимость и монтаж

Контактор модульный 16А 230В AC 1 нормально открытый 1 нормально закрытый устанавливается на стандартную DIN-рейку 35 мм. Для монтажа достаточно защёлкнуть корпус на рейке - фиксация механическая, без дополнительных креплений.

При подключении силовых проводов соблюдайте порядок: фаза - на входной контакт, нагрузка - на выходной. Управляющая катушка подключается параллельно к сети 230 В - полярность не важна. Обязательно используйте предохранители или автоматические выключатели перед контактором для защиты от перегрузок.

Не допускается установка рядом с источниками тепла выше 40 C - это влияет на работу катушки и срок службы изоляции.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.1. Серия ARMAT прошла сертификацию на соответствие безопасности и долговечности. Материалы корпуса самозатухающие, что исключает распространение пламени при перегреве.

Преимущества

• Бесшумная работа катушки - отсутствуют гул и вибрация, что важно в жилых и офисных помещениях.
• Компактный формат - занимает всего один модуль, экономит место в распределительном щите.
• Чёткое разделение контактов NO и NC - позволяет легко реализовать схемы с резервированием или аварийной остановкой.
• Высокая надёжность винтовых зажимов - не требуют периодической затяжки при правильном монтаже.

Ограничения применения

• Не предназначен для работы с индуктивными нагрузками свыше 16 А - для двигателей рекомендованы контакторы с более высоким токовым рейтингом (например, AC-7a).
• IP20 не обеспечивает защиту от влаги - нельзя использовать вне герметичных шкафов или в сырых средах (бассейны, улицы, подвалы без вентиляции).
• Катушка работает только от 230 В AC - несовместима с 12/24/48 В постоянного или переменного тока без внешних преобразователей.
• Не подходит для частого включения-выключения (более 600 циклов/час) - риск сваривания контактов.

Примеры использования

• Автоматическое включение группы LED-светильников по расписанию через таймер, управляемый контактором ar-kmr10-016-11-230.
• Запуск циркуляционного насоса в системе отопления при достижении заданной температуры термостатом.
• Удалённое отключение оборудования на объекте через сигнал от SCADA-системы.
• Резервирование питания: при отказе основной линии - переключение на запасную через NC-контакт.

Практические советы

• Перед первым включением проверьте, чтобы все винтовые зажимы были плотно затянуты - слабый контакт вызывает перегрев.
• Если нагрузка близка к 16 А, выбирайте запас по току - лучше взять модель на 20–25 А, даже если текущая мощность ниже.
• Для длительной работы в условиях повышенной влажности - используйте контакторы с IP65 или поместите этот в герметичный бокс.
• При использовании с PLC или микроконтроллерами - добавьте демпферную цепь (RC-фильтр) на катушку, чтобы снизить ЭМИ.
• Артикул ar-kmr10-016-11-230 - часть серии ARMAT от IEK (ИЭК); другие модели этой серии поддерживают DC-катушки и дополнительные контакты - можно расширить функционал без замены устройства.
