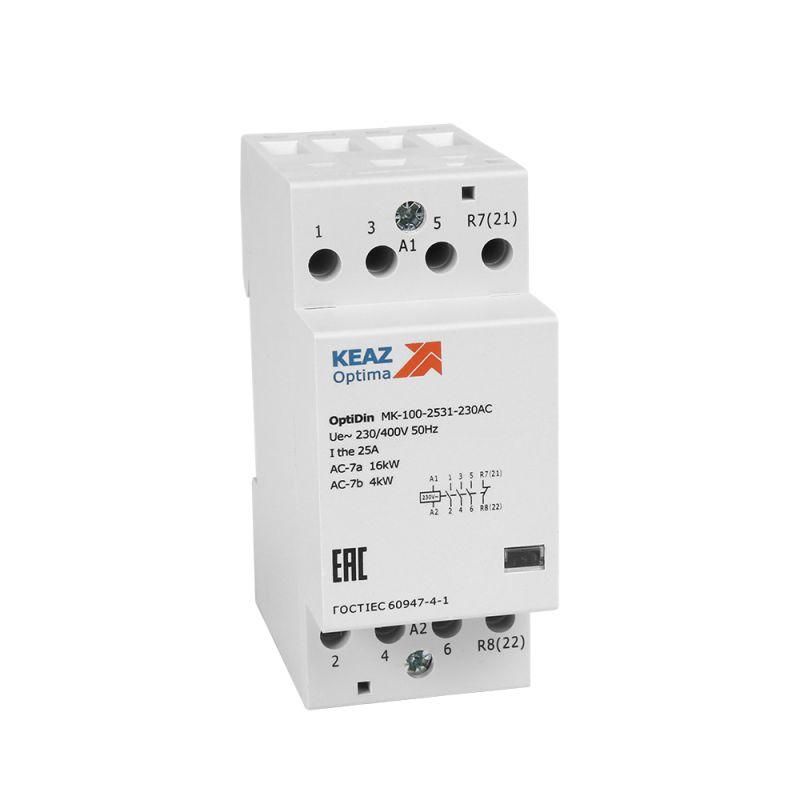

Контактор модульный OptiDin MK-100-2531-48АС (КЭАЗ) | 321161 КЭАЗ

Контактор модульный 48В AC 3НО НЗ 25А OptiDin MK-100-2531-48AC КЭАЗ - устройство для дистанционного включения и отключения электрических цепей переменного тока, предназначенное для установки на DIN-рейку. Подходит для автоматизации систем управления с напряжением 48 В, где важна надежность, тихая работа и компактность.

Назначение и область применения

Контактор модульный 48В AC 3НО НЗ 25А OptiDin MK-100-2531-48AC КЭАЗ используется для коммутации силовых цепей в системах автоматического управления: промышленные станки, конвейеры, системы освещения, тепловые насосы, вентиляция. Управление осуществляется через слаботочную цепь 48 В переменного тока, что позволяет безопасно интегрировать его в контроллеры, ПЛК и реле времени.

Технические характеристики

• Номинальное напряжение управления: 48 В AC (возможно также использование 24, 110, 230 В AC - см. раздел совместимости)
• Номинальный ток главных контактов: 25 А
• Число силовых полюсов: 4
• Контактная группа: 3 нормально открытых (НО) + 1 нормально закрытый (НЗ)
• Тип тока: переменный (AC)
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Габариты: 2 модуля (ширина 36 мм), глубина монтажа 56 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и воды
• Материал корпуса: самозагасающий пластик
• Энергопотребление катушки: 0,8–2,6 Вт
• Уровень шума при работе: менее 15 дБ
• Время срабатывания: 13–15 мс
• Максимальная нагрузка двухламповыми люминесцентными светильниками: 14 В·А
• Категория применения: AC-7a (для управляемых нагрузок типа осветительных приборов)

Совместимость и монтаж

Контактор модульный 48В AC 3НО НЗ 25А OptiDin MK-100-2531-48AC КЭАЗ совместим с любыми DIN-рейками стандарта EN 60715. Монтаж выполняется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать жилы сечением 0,5–6 мм2. Катушка управления работает от 24 В, 48 В, 110 В и 230 В переменного тока - при замене напряжения необходимо проверить соответствие маркировки на катушке. Дополнительно можно установить вспомогательные аксессуары: кнопки, флаги положения, блокировки - они легко крепятся сверху.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.1. Сертифицирован для работы в условиях промышленного оборудования. Защита IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не обеспечивает защиту от внешней среды - не применяйте в сырых помещениях, на улице или в местах с повышенной запылённостью без дополнительной защиты.

Преимущества

• Визуальный индикатор положения контактов - видно состояние «вкл./выкл» без тестера
• Низкий уровень шума (<15 дБ) - подходит для помещений с чувствительными условиями
• Низкое потребление мощности катушки (менее 3 Вт) - снижает нагрузку на источник управления
• Работает в широком диапазоне температур: от –40 C до +60 C
• Двойной разрыв контактов (мостиковые контакты) - повышает долговечность и надёжность при переключении
• Композитные материалы контактов позволяют коммутировать больше ламп, чем аналоги других производителей
• Простота установки и расширения функционала с помощью аксессуаров

Ограничения применения

• Не предназначена для постоянной работы при токе выше 25 А - возможен перегрев и выход из строя
• IP20 не защищает от влаги и пыли - нельзя использовать вне щитов или в агрессивных средах
• Подходит только для переменного тока - не работает с постоянным током
• Максимальная нагрузка люминесцентными лампами - 14 В·А; при превышении возможны отказы контактов
• Не рассчитана на частое включение/отключение более 1200 раз в час - для таких задач используйте твердотельные реле

Примеры использования

• Автоматическое включение группы LED-светильников по сигналу от ПЛК
• Управление нагревателями в термокамере через 48 В сигнальную цепь
• Коммутация двухлампового люминесцентного светильника в офисе с использованием одного контактора
• Система аварийного выключения вентиляции при срабатывании датчиков
• Цепь управления конвейером с несколькими двигателями, где один контактор управляет четырьмя полюсами одновременно

Практические советы

• При подключении катушки убедитесь, что напряжение точно соответствует указанному на корпусе - неверное напряжение вызывает перегрев или недостаточное срабатывание
• Для длительной службы избегайте перегрузок - даже кратковременные пики тока выше 25 А сокращают срок контактов
• Проверьте посадочный диаметр провода перед затяжкой винтов - слишком толстый провод может повредить зажим
• Если планируете использовать в холодном помещении, убедитесь, что температура окружающей среды не ниже –40 C - при более низких значениях возможно увеличение времени срабатывания
• Для удобства обслуживания выбирайте модели с индикатором - он сразу покажет, почему контактор не сработал: нет питания или механическая поломка
• Контактор OptiDin MK-100-2531-48AC КЭАЗ хорошо сочетается с другими изделиями серии OptiDin - все элементы имеют единый форм-фактор и крепления
