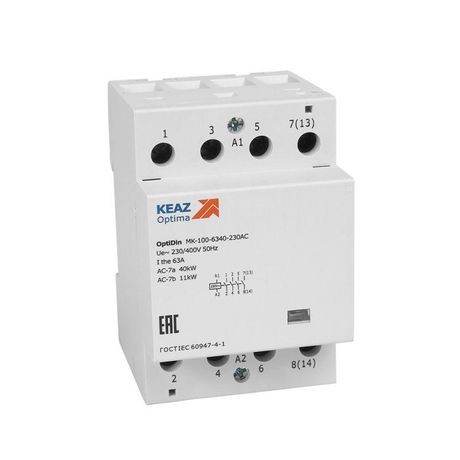

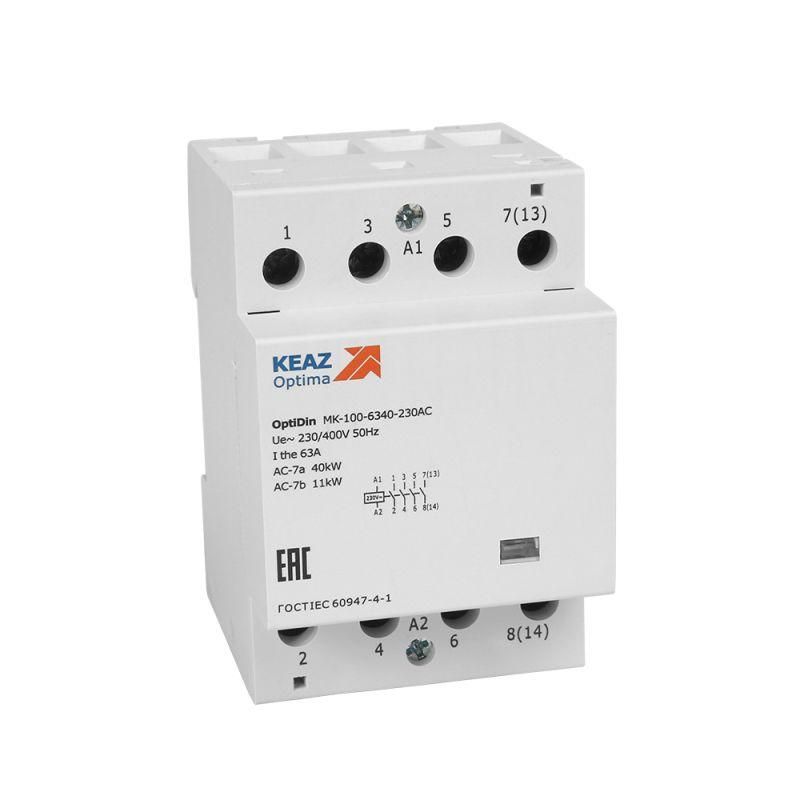

Контактор модульный OptiDin MK-100-6320-24АС (КЭАЗ) | 321170 КЭАЗ

Контактор модульный 24В AC 2НО 63А OptiDin MK-100-6320-24AC КЭАЗ - устройство для дистанционного включения и отключения мощных нагрузок в цепях переменного тока. Подходит для автоматизации систем управления на DIN-рейке, особенно там, где важна надёжность, низкий шум и экономичное потребление энергии.

Назначение и область применения

Контактор модульный 24В AC 2НО 63А OptiDin MK-100-6320-24AC КЭАЗ используется для коммутации силовых цепей с током до 63 А. Он управляет нагрузками через слаботочную цепь 24 В переменного тока - например, включает двигатели, нагреватели, освещение или конвейеры. Применяется в панелях управления промышленного оборудования, системах автоматизации, логистических комплексах и объектах ЖКХ. Устройство идеально заменяет реле и стартеры в местах, где требуется частое включение/выключение без износа механических элементов.

Технические характеристики

• Номинальное напряжение управления: 24 В AC (работает также на 48, 110, 230 В AC - совместим с другими напряжениями серии)
• Номинальный ток силовых контактов: 63 А
• Число нормально открытых (НО) контактов: 2
• Число силовых полюсов: 2
• Тип тока: Переменный (AC)
• Способ монтажа: На DIN-рейку (стандарт 35 мм)
• Габариты: 2 модуля (ширина 17,5 мм × 2 = 35 мм)
• Глубина монтажа: 56 мм
• Степень защиты IP20: Защита от прикосновений к токоведущим частям, но не от пыли и воды
• Рабочая температура: от –40 C до +60 C
• Потребляемая мощность катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Максимальная нагрузка люминесцентными лампами: 60 В·А
• Категория применения: AC-7 (для коммутации индуктивных нагрузок, таких как светильники и малые двигатели)
• Материал корпуса: Пластик, самозагасающий
• Уровень шума при работе: менее 15 дБ

Совместимость и монтаж

Контактор модульный 24В AC 2НО 63А OptiDin MK-100-6320-24AC КЭАЗ устанавливается на стандартную DIN-рейку без инструментов - фиксируется защёлкой. Для подключения силовых проводов используются винтовые зажимы - подходят медные жилы сечением до 16 мм2. Управление осуществляется через два вывода катушки, помеченные A1 и A2. Обязательно соблюдайте полярность при подключении - хотя для переменного тока она не критична, рекомендовано подключение по схеме производителя. Монтаж других модулей (например, вспомогательных контактов или фильтров) возможен рядом, так как устройство имеет расширяемую конструкцию.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Категория применения AC-7 указывает на соответствие нормам для коммутации осветительных и индуктивных нагрузок. Конструкция обеспечивает безопасность при работе в условиях перегрузок и коротких замыканий - однако для полноценной защиты необходимо использовать внешние предохранители или автоматы. IP20 не позволяет применять устройство во влажных или запылённых средах без дополнительной защиты корпуса.

Преимущества

• Визуальный индикатор положения контактов - легко определить состояние устройства без тестера
• Низкий уровень шума (<15 дБ) - подходит для помещений с повышенными требованиями к комфортности
• Энергоэффективность - катушка потребляет всего 0,8–2,6 Вт, снижает тепловыделение в щите
• Широкий диапазон температур - работает даже в холодных складах и на улице в закрытых шкафах
• Высокая скорость срабатывания (13–15 мс) - минимизирует задержки в автоматических цепях
• Двойной разрыв контактов - повышает надёжность отключения и снижает риск сваривания
• Композитные материалы контактов - позволяют коммутировать больше ламп, чем аналоги конкурентов
• Поддержка нескольких напряжений катушки (24/48/110/230 В AC) - универсальность в проектировании

Ограничения применения

• Не предназначен для постоянной работы при токе выше 63 А - возможен перегрев и выход из строя
• IP20 не защищает от влаги и пыли - нельзя устанавливать в открытом виде на улице или в сырых помещениях
• Не рассчитан на частые пуски двигателей с высоким моментом (AC-1) - для этого нужны контакторы категории AC-3
• Максимальная нагрузка люминесцентными лампами - 60 В·А; при превышении возможны отказы контактов
• Не поддерживает DC-напряжение на катушке - только переменный ток

Примеры использования

• Управление освещением в производственных цехах через PLC - 2NO контакта хватает для двух групп светильников
• Включение теплообменника в системе вентиляции с терморегулятором 24 В
• Автоматическое включение насоса в системе водоснабжения по сигналу от датчика уровня
• Коммутация конвейерной ленты в логистическом центре с контроллером на 24 В
• Управление группой LED-светильников в торговом зале - благодаря композитным контактам выдерживает более 1000 включений в день

Практические советы

• При установке на DIN-рейку проверьте плотность фиксации - слабый захват вызывает перегрев при больших токах
• Для долгой службы используйте винты с усилием 0,5–0,7 Нм - пере затягивать нельзя, чтобы не повредить пластиковые зажимы
• Если планируете подключать несколько контакторов в одном шкафу - учтите глубину 56 мм и оставьте свободное пространство для вентиляции
• Для защиты от скачков напряжения на катушке добавьте RC-фильтр или варистор - особенно в сетях с нестабильным напряжением
• Проверяйте наличие напряжения на катушке перед ремонтом - даже при отключенном оборудовании, если есть конденсаторы в цепи управления
• Контактор модульный 24В AC 2НО 63А OptiDin MK-100-6320-24AC КЭАЗ можно заменить на другие модели серии OptiDin с тем же током и числом полюсов - они взаимозаменяемы по форме и клеммам
