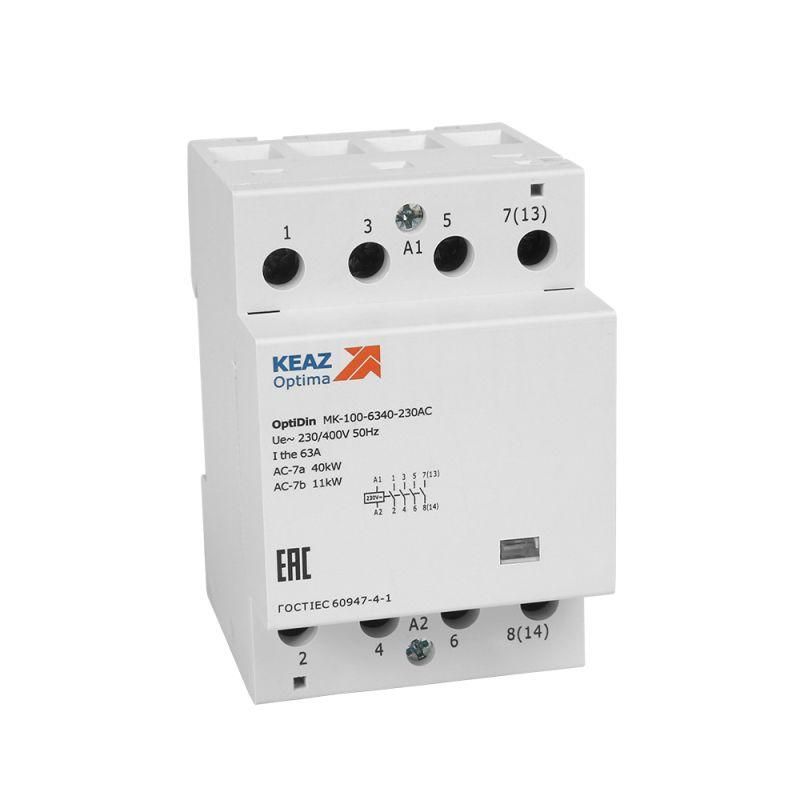

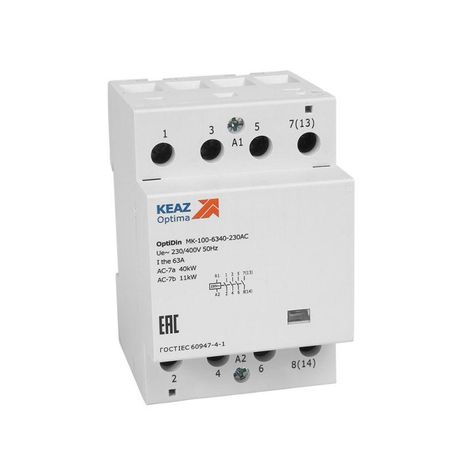

Контактор модульный OptiDin MK-100-6340-230AC | 321217 КЭАЗ

Контактор модульный 48В AC 2 нормально открытых 2 нормально закрытых 63А OptiDin MK-100-6322-48AC, 230AC - устройство для дистанционного включения и отключения мощных нагрузок в цепях переменного тока. Подходит для автоматизации систем управления на базе DIN-рейки, особенно там, где важна надёжность, низкий шум и экономичное потребление энергии. Произведён КЭАЗ в серии OptiDin.

Назначение и область применения

Контактор модульный 48В AC 2 нормально открытых 2 нормально закрытых 63А OptiDin MK-100-6322-48AC, 230AC используется для коммутации силовых цепей с током до 63 А. Он управляет нагрузками через слаботочную цепь управления (48 В AC), что позволяет безопасно контролировать оборудование из удалённых пунктов. Применяется в системах автоматизации: промышленные станки, конвейеры, системы освещения, HVAC, насосы и другие устройства, требующие частого включения/выключения.

Технические характеристики

• Номинальное напряжение управления: 48 В AC (возможно также использование 24, 110 и 230 В AC)
• Номинальный ток главных контактов: 63 А
• Число силовых полюсов: 4
• Контакты управления: 2 нормально открытых (НО) + 2 нормально закрытых (НЗ)
• Тип тока: Переменный (AC)
• Способ монтажа: На DIN-рейку (стандарт 35 мм)
• Габариты: 3 модуля (ширина 54 мм), глубина монтажа 56 мм
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Подключение силовых цепей: Винтовые зажимы
• Материал корпуса: Пластик (самозагасающий, UL94 V-0)
• Энергопотребление катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Уровень шума при работе: менее 15 дБ
• Рабочий температурный диапазон: от –40 C до +60 C
• Максимальная нагрузка люминесцентными лампами: 60 В·А
• Категория применения: AC-7 (для управления осветительными нагрузками)

Совместимость и монтаж

Контактор модульный 48В AC 2 нормально открытых 2 нормально закрытых 63А OptiDin MK-100-6322-48AC, 230AC совместим со всеми стандартными DIN-рейками типа TS35. Устанавливается одним движением - фиксируется защёлкой. Для подключения используйте провода сечением до 16 мм2 (медные). Винтовые зажимы затягиваются отверткой; рекомендуемый момент - 0,5–0,7 Нм. Катушка управления работает от 24–230 В AC - можно использовать один и тот же контактор в разных сетях, просто меняя источник управления. Дополнительно поддерживаются аксессуары: вспомогательные контакты, блокировки, временные реле - все они легко монтируются сверху.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Обладает сертификацией CE и имеет класс изоляции II. Материал корпуса самозатухающий, не распространяет горение. Защита IP20 исключает случайный доступ к токоведущим частям, но не предназначена для установки во влажных или запылённых средах без дополнительной защиты.

Преимущества

• Визуальный индикатор положения контактов - сразу видно, включен ли контактор
• Низкий уровень шума (<15 дБ) - подходит для помещений с повышенными требованиями к комфортности
• Низкое энергопотребление катушки (менее 3 Вт) - снижает тепловую нагрузку и расходы на энергию
• Широкий диапазон напряжений управления (24–230 В AC) - универсальность в проектировании
• Двойной разрыв контактов (мостиковые контакты) - повышает надёжность отключения и срок службы
• Композитные материалы контактов - позволяют переключать больше ламп, чем аналоги, даже при высоких импульсных токах
• Высокая скорость срабатывания (13–15 мс) - обеспечивает точное управление в автоматических системах

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивных сред - IP20 не обеспечивает защиту от внешних факторов
• Не рассчитан на постоянную работу при токе выше 63 А - возможен перегрев и выход из строя
• Не следует применять для коммутации двигателей с высокими пусковыми токами (например, асинхронных) без учёта коэффициента перегрузки - категория AC-7 ориентирована на освещение
• Не поддерживает управление постоянным током - катушка работает только от переменного напряжения
• Максимальная нагрузка люминесцентными лампами - 60 В·А; при превышении возможны сваривание контактов

Примеры использования

• Автоматическое включение группы LED-светильников в офисном здании по расписанию
• Управление нагревательными элементами в термокамерах через PLC
• Коммутация вентиляторов в системах вентиляции с использованием датчиков температуры
• Удалённое выключение света в производственных помещениях после окончания смены
• Системы аварийного отключения оборудования при срабатывании сигнализации

Практические советы

• Выбирая контактор, проверьте соответствие напряжения управления вашей системе - он работает от 24, 48, 110 или 230 В AC, но не от DC
• При подключении силовых проводов соблюдайте плотность зажима - недостаточно затянутые контакты вызывают нагрев
• Для длительной работы в холоде (-40 C) предварительно прогрейте устройство перед первым включением
• Если требуется увеличить число контактов - используйте дополнительные модули, совместимые с OptiDin
• Не устанавливайте рядом с источниками сильного электромагнитного поля - может возникнуть ложное срабатывание
• При замене старого контактора - сравните габариты: этот модель занимает всего 3 модуля, что удобно для компактных щитов
