Контактор модульный OptiDin MK-100-8022-48АС (КЭАЗ) | 321269 КЭАЗ

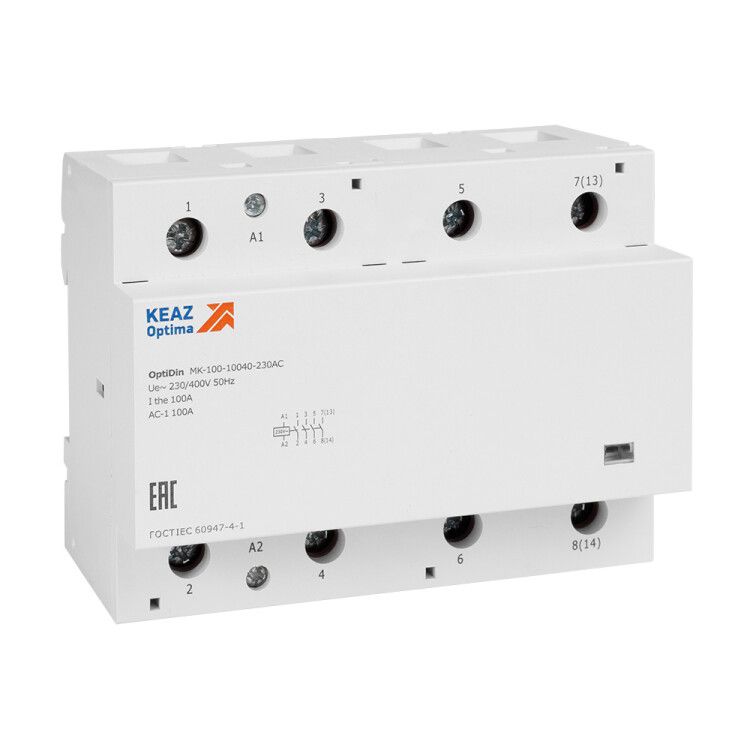

Контактор модульный 48В AC 2 нормально открытых 2 нормально закрытых 80А OptiDin MK-100-8022-48AC - устройство для дистанционного включения и отключения нагрузок до 80 А в сетях переменного тока. Подходит для автоматизации систем управления в промышленном оборудовании, особенно там, где важна надежность, тихая работа и компактность. Производится КЭАЗ в серии OptiDin.

Назначение и область применения

Контактор модульный 48В AC 2 нормально открытых 2 нормально закрытых 80А OptiDin MK-100-8022-48AC предназначен для коммутации силовых цепей с помощью слаботочного сигнала на катушку управления. Управление осуществляется напряжением 48 В переменного тока, хотя контактор совместим и с другими напряжениями - 24, 110 и 230 В AC (см. раздел совместимости).

Основные области применения: управление двигателями, нагревательными элементами, освещением, конвейерами, насосами и другим промышленным оборудованием. Особенно эффективен в системах с частыми включениями/выключениями из-за высокого быстродействия и долговечности контактов.

Технические характеристики

• Номинальное напряжение питания катушки: 48 В AC (поддерживает также 24, 110, 230 В AC)
• Номинальный ток главных контактов: 80 А
• Число силовых полюсов: 4
• Контакты управления: 2 нормально открытых (НО), 2 нормально замкнутых (НЗ)
• Тип тока: переменный (AC)
• Мощность потребления катушки: 0,8–2,6 Вт
• Время срабатывания: 13–15 мс
• Уровень шума при работе: менее 15 дБ
• Рабочий температурный диапазон: от –40 C до +60 C
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Габариты: 6 модулей (шириной 17,5 мм каждый = 105 мм)
• Глубина монтажа: 56 мм
• Подключение силовых проводов: винтовые зажимы
• Материал корпуса: термостойкий пластик
• Категория применения: AC-7 (для коммутации индуктивных нагрузок, таких как двигатели)

Совместимость и монтаж

Контактор модульный 48В AC 2 нормально открытых 2 нормально закрытых 80А OptiDin MK-100-8022-48AC монтируется на DIN-рейку типа TS35. Для установки требуется свободное место глубиной 56 мм и ширина 6 модулей (105 мм).

Катушка управления работает от нескольких напряжений: 24, 48, 110 и 230 В AC. Это позволяет использовать один и тот же контактор в разных системах без замены устройства - достаточно просто изменить источник управления.

Силовые выводы имеют винтовые зажимы - подходят для медных жил сечением до 25 мм2. Контакты управления (НО и НЗ) предназначены для подключения сигналов управления, например, от PLC, кнопочных постов или реле.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и имеет категорию применения AC-7, что гарантирует безопасную работу с индуктивными нагрузками, такими как электродвигатели. Материалы корпуса устойчивы к перегреву и самозатуханию.

IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от пыли и влаги - не применяйте в сырых или запылённых средах без дополнительной защиты (например, в боксе с классом IP54+).

Преимущества

• Визуальный индикатор положения контактов - легко определить состояние (включено/выключено) без тестера.
• Низкий уровень шума (<15 дБ) - подходит для помещений с повышенными требованиями к комфортному уровню звука.
• Низкое энергопотребление катушки (0,8–2,6 Вт) - снижает нагрузку на системы управления и экономит энергию.
• Широкий диапазон температур (–40…+60 C) - работает в суровых условиях, включая холодные склады и жаркие цеха.
• Высокая скорость срабатывания (13–15 мс) - минимизирует задержки в автоматических циклах.
• Двойной разрыв контактов - повышает надежность отключения и снижает риск сваривания.
• Композитные материалы контактов - позволяют коммутировать больше ламп (в том числе LED и галогенных) по сравнению с аналогами.

Ограничения применения

• Не предназначен для постоянной работы при токе выше 80 А - возможен перегрев и выход из строя.
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне герметичных щитов в условиях сырости, пыли или мытья водой.
• Не рассчитан на постоянный ток (DC) - использование с DC вызывает дуговое возгорание контактов.
• Максимальная мощность указана как 0 Вт - это техническая особенность каталога; реальная мощность зависит от тока и напряжения нагрузки (P=U×I).
• Не поддерживает функции тепловой защиты или аварийного отключения - требует внешней защиты (автомат, тепловое реле).

Примеры использования

• Управление двигателем конвейера в пищевой промышленности через PLC с выходом 48 В AC.
• Включение группы LED-фонарей в холодильном складе при срабатывании датчика температуры.
• Автоматическое включение нагревателя в системе вентиляции при достижении порогового значения.
• Коммутация светильников в производственном цехе по расписанию с использованием таймера.

Практические советы

• При подборе контактора проверьте соответствие напряжения катушки вашей системе управления - даже если вы используете 48 В, устройство будет работать и с 24 или 110 В, но не одновременно - выберите одно.
• Для длительной службы используйте предохранители или автоматы с характеристикой C или D перед контактором - они защитят от скачков тока при пуске двигателей.
• При монтаже на DIN-рейку убедитесь, что рядом есть достаточное пространство для теплоотвода - не устанавливайте плотно друг к другу более 3–4 контакторов подряд без вентиляции.
• Проверяйте затяжку винтов после первых 10–20 включений - при нагреве металл может немного ослабнуть.
• Для удобства обслуживания можно дополнительно установить механический фиксатор или блокировку - особенно в местах с высокой вибрацией.
