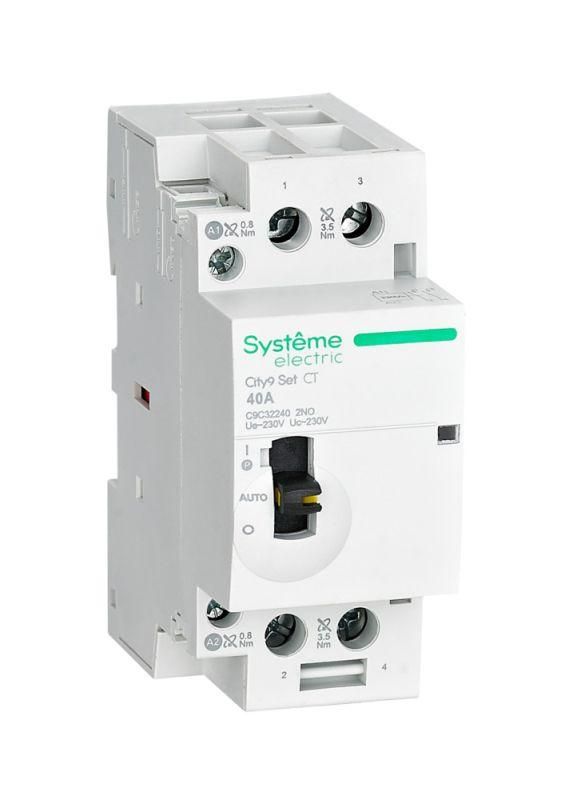

Контактор модульный 2P 2НО 40A AC 230В-230В City9 | C9C32240 |Systeme Electric APC

Контактор модульный 2П 2 нормально разомкнутых контакта 40А AC 230В-230В напряжение управления 220В City9 SET от Systeme Electric предназначен для дистанционного включения и отключения мощных нагрузок в бытовых и промышленных сетях. Артикул c9c32240 обеспечивает надёжную коммутацию при работе с освещением, отоплением, вентиляцией и другими устройствами, требующими частого переключения.

Назначение и область применения

Контактор City9 SET используется для удалённого управления нагрузками до 40 А в однофазных и трёхфазных цепях переменного тока. Подходит для систем: уличного и внутреннего освещения, теплых полов, кондиционирования, вентиляции, жалюзи, насосов и других устройств с высокой потребляемой мощностью. Часто применяется в паре с автоматическими выключателями или АВДТ для защиты цепи и реализации логических сценариев - например, отключение неприоритетной нагрузки при помощи мастер-выключателя.

Технические характеристики

• Номинальное напряжение силовой цепи: 230 В AC
• Напряжение цепи управления: 220–230 В AC
• Номинальный рабочий ток: 40 А (классы AC7a/AC7b - для индуктивных и смешанных нагрузок)
• Количество контактов: 2 нормально разомкнутых (НО)
• Ширина корпуса: 36 мм (стандартная для модульных устройств)
• Глубина монтажа: 44 мм
• Тип управления: переменный ток (AC)
• Индикация: механический указатель положения контактов (видно, открыт или закрыт контакт)

Совместимость и монтаж

Контактор City9 SET крепится на стандартную DIN-рейку шириной 35 мм с помощью защёлки. Для установки требуется минимум места - всего 36 мм по ширине. Подключается через винтовые зажимы: силовые клеммы рассчитаны на провода до 16 мм2, клеммы управления - до 2,5 мм2. Совместим со всеми устройствами серии City9 SET, а также с автоматами и АВДТ того же бренда. Не требует внешних компонентов для работы - достаточно подать напряжение 220–230 В на катушку.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и IEC 60947-5-1 для аппаратов управления. Сертифицирован для использования в бытовых и легкопромышленных условиях. Номинальный класс AC7a/AC7b гарантирует долгую работу при коммутации активно-индуктивных нагрузок - таких как нагреватели и двигатели малой мощности.

Преимущества

• Механический индикатор позволяет визуально определить состояние контактов без тестера - удобно при обслуживании и диагностике.
• Узкая форма (36 мм) экономит место на DIN-рейке, особенно в плотных распределительных щитках.
• Работает при напряжении управления 220–230 В - совместим с большинством бытовых и промышленных систем контроля.
• Выдерживает длительные циклы включения/отключения - подходит для автоматизации систем с частыми командами.

Ограничения применения

• Не предназначена для постоянного управления токами выше 40 А - превышение вызывает перегрев и выход из строя.
• Не работает с постоянным током (DC): напряжение управления должно быть только переменным (AC).
• Не имеет встроенной защиты от перегрузок - обязательно использовать в связке с автоматическим выключателем или АВДТ.
• Не рекомендуется для экстремальных температур ниже –25 C или выше +60 C - указано в спецификации производителя.

Примеры использования

• Автоматическое включение системы подогрева пола по сигналу терморегулятора.
• Удалённое отключение света в офисе через центральный выключатель.
• Управление вентиляторами в котельной по графику времени.
• Коммутирование группы галогенных ламп в торговом зале через PLC-систему.

Практические советы

• При подключении силовых проводов используйте наконечники - это предотвращает ослабление контакта при вибрации.
• Убедитесь, что напряжение на катушке точно соответствует 220–230 В AC - завышенное напряжение сокращает срок службы катушки.
• При монтаже в щите оставьте свободное пространство вокруг контактора - он немного греется при длительной нагрузке.
• Проверяйте положение индикатора перед сервисом: если он в положении “ON”, значит, контакты замкнуты даже при отключенном управлении - возможна механическая заклинивание.
• Для многоканального управления можно комбинировать несколько контакторов City9 SET в одном щите - они совместимы по форме и креплению.
