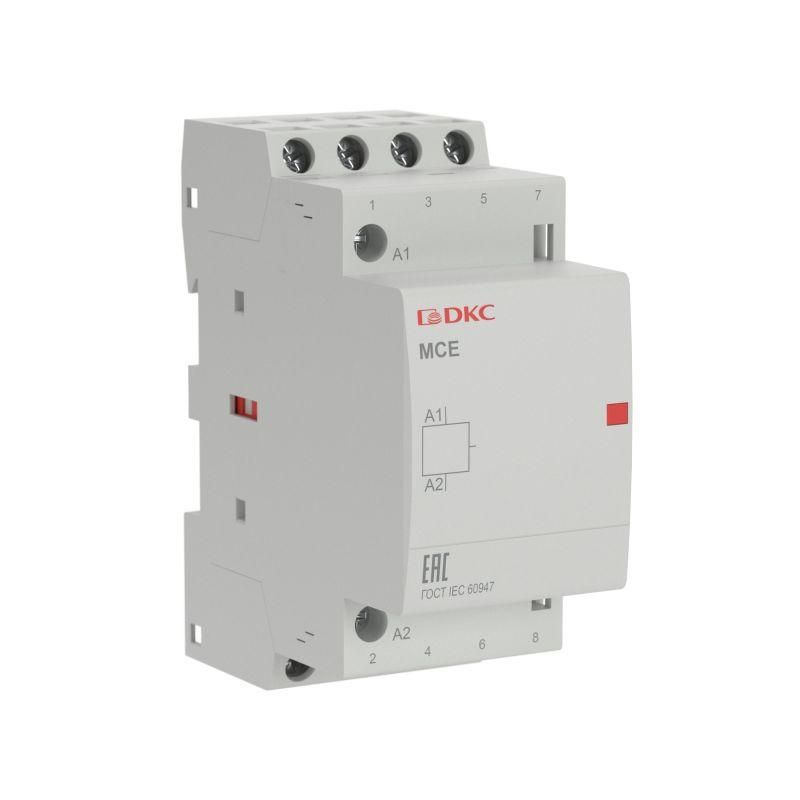

Контактор модульный YON макс (YON max) типа MCE, 4P, 16A, 240В, 4НО - MCE-16-40-A240 ДКС

Контактор модульный типа MCE, 4P, 16A, 240В, 4 нормально открытых контакта - устройство для дистанционного включения и отключения нагрузки до 16 А в сетях переменного тока 240 В. Произведён в серии YON max бренда DKC (артикул mce-16-40-a240), предназначен для монтажа на DIN-рейку и подходит для систем автоматизации, промышленного оборудования и распределительных щитов.

Назначение и область применения

Контактор модульный типа MCE, 4P, 16A, 240В, 4 нормально открытых контакта используется для коммутации силовых цепей с частотой включения до 600 раз в час. Подходит для управления двигателями, нагревательными элементами, освещением и другим оборудованием, требующим удалённого включения/выключения. Применяется в промышленных щитах, на конвейерах, насосных станциях, системах вентиляции и в зданиях с автоматизированным управлением энергопотреблением.

Технические характеристики

• Количество полюсов: 4
• Номинальный ток: 16 А
• Номинальное напряжение: 240 В AC
• Напряжение катушки управления: 240 В AC
• Тип тока: Переменный (AC)
• Количество нормально открытых контактов: 4
• Категория применения: AC-1 (для активной нагрузки)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от воды и пыли)
• Количество модулей: 2
• Глубина монтажа: 66 мм
• Способ монтажа: На DIN-рейку 35 мм
• Возможна дополнительная комплектация: Да (например, блоки вспомогательных контактов, фиксаторы)
• Ручное переключение: Есть слайдер и ползунок для ручного включения/отключения без подачи питания на катушку

Совместимость и монтаж

Контактор модульный типа MCE, 4P, 16A, 240В, 4 нормально открытых контакта совместим с любыми стандартными DIN-рейками шириной 35 мм. Установка занимает два модуля (36 мм ширины), что позволяет размещать его рядом с автоматическими выключателями и УЗО в одном щите. Для подключения управляющей цепи используйте клеммы A1–A2, расположенные на передней панели. Контакты L1–L4 и T1–T4 предназначены для подключения нагрузки. Наличие слайдера позволяет проверить работоспособность устройства даже при отключенном питании катушки.

Безопасность и стандарты

Контактор соответствует требованиям IEC 60947-4-1 и имеет класс огнестойкости UL94 V-0 благодаря корпусу из армированного стекловолокном полиамида. Защита IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не защищает от попадания влаги - применение допускается только внутри закрытых щитов. Гарантия производителя - 5 лет, что подтверждает соответствие заводскому контролю качества.

Преимущества

• Ударопрочный корпус с семью заклёпками повышает механическую стойкость при вибрациях и внешних воздействиях
• Единый эргономичный дизайн всей линейки YON max упрощает обслуживание и визуальную идентификацию в щитах
• Слайдер и ползунок обеспечивают безопасное ручное тестирование без необходимости подачи напряжения на катушку
• Поддержка дополнительной комплектации позволяет расширять функциональность (например, добавить блок вспомогательных контактов для сигнализации состояния)
• Широкий канал распространения - продукт доступен по всей территории России

Ограничения применения

• Не предназначен для работы во влажных средах, на улице или в помещениях с повышенной запылённостью - степень защиты IP20 не обеспечивает герметичность
• Катушка рассчитана только на 240 В AC; использование других напряжений (например, 24 В DC) невозможно без изменения модели
• Частота включения не должна превышать 600 раз в час - для более интенсивных режимов требуется специализированный контактор
• Не является защитным аппаратом - не предохраняет от перегрузок или КЗ, требует обязательной установки автомата или предохранителя в цепи

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Включение группы светильников в торговом зале через систему автоматического управления
• Коммутирование тепловых завес в офисных помещениях
• Автоматическое отключение оборудования после аварийного отключения основного автомата (через связь с блоком вспомогательных контактов)

Практические советы

• При проектировании щита учтите глубину монтажа - 66 мм. Убедитесь, что задняя стенка щита не препятствует установке
• Для увеличения надёжности подключения к контактам используйте наконечники и затягивайте клеммы моментом 0,5–0,7 Нм
• Если нужна индикация состояния - выберите версию с дополнительным блоком вспомогательных контактов (например, NO/NC)
• Проверьте соответствие напряжения катушки (240 В AC) с источником управления - неверное напряжение вызовет отказ срабатывания
• Артикул mce-16-40-a240 - единственный вариант с 4PO и 240 В катушки в этой серии. Для других значений выбирайте другие модели YON max
