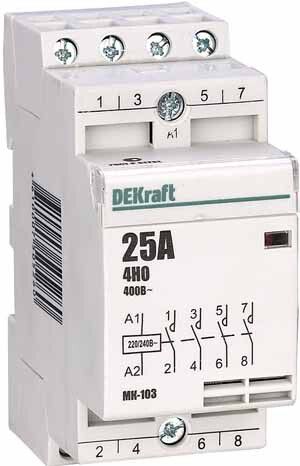

Контактор модульный 4НО 16А 230В МК-103 | 18053DEK DEKraft APC

Контактор модульный МК-103 от DEKraft - устройство для дистанционного включения и отключения электрических нагрузок до 16 А в сетях переменного тока. Подходит для частых коммутаций, устанавливается на DIN-рейку, используется в системах автоматизации и контроля оборудования. Артикул 18053dek.

Назначение и область применения

Контактор модульный МК-103 предназначен для управления небольшими электрическими нагрузками, которые требуют частого включения и выключения. Он работает в качестве промежуточного устройства между управляющим сигналом (например, от терморегулятора, таймера или PLC) и нагрузкой. Применяется в системах: насосов, вентиляции, освещения, маломощных нагревательных элементов, конвейеров и других автоматизированных процессов. Устройство не предназначено для защиты от перегрузок - для этого используются автоматические выключатели (MCB).

Технические характеристики

• Номинальный ток: 16 А (AC-3)
• Напряжение управления: 230 В переменного тока
• Количество нормально разомкнутых контактов: 4
• Количество силовых полюсов: 4
• Коммутируемая мощность: 1,2 кВт (при AC-3)
• Тип тока: переменный (AC)
• Способ монтажа: на DIN-рейку (ширина 2 модуля, 36 мм)
• Максимальное сечение кабеля: 25 мм2
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям, но не от пыли и влаги)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, допустима повышенная влажность)
• Тип подключения: винтовые зажимы
• Соответствие стандарту: ГОСТ Р 51731-2001

Совместимость и монтаж

Контактор МК-103 совместим с любой стандартной DIN-рейкой типа TS35/7,5 или TS35/15. Для монтажа достаточно защелкнуть корпус на рейке. Подключение силовых проводов выполняется через винтовые клеммы - максимальное сечение жилы 25 мм2. Управление осуществляется через катушку на 230 В: при подаче напряжения на управляющие выводы контакты замыкаются. Никаких внешних регулировок или настроек не требуется. Обязательно соблюдайте полярность при подключении управляющей цепи - хотя контактор не чувствителен к фазе, рекомендуется подключать L к одному из входов катушки, N - к другому.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 51731-2001, который определяет безопасность и надежность модульных аппаратов. Степень защиты IP20 исключает доступ к токоведущим частям при случайном прикосновении, но не обеспечивает защиту от пыли и влаги - поэтому устройство следует устанавливать внутри распределительных щитов. Не используйте контакт в условиях постоянной влажности, попадания воды или пыли вне закрытой коробки.

Преимущества

• Четыре независимых нормально разомкнутых контакта позволяют управлять несколькими нагрузками одним устройством
• Высокая механическая износостойкость - рассчитан на частые включения/выключения
• Нет необходимости в обслуживании - герметичная конструкция и отсутствие движущихся деталей вне катушки
• Экономия места благодаря компактным габаритам (2 модуля)
• Поддержка стандартизированного монтажа на DIN-рейку - удобно для сборки щитов

Ограничения применения

• Не предназначен для работы с постоянным током - только переменный (AC)
• Нельзя использовать в условиях высокой запыленности, сырости или на открытом воздухе - IP20 недостаточен
• Не обеспечивает защиту от перегрузок или коротких замыканий - обязательно применять вместе с автоматическим выключателем
• Максимальная коммутируемая мощность - 1,2 кВт при AC-3; для более мощных нагрузок нужен другой контактор
• Не подходит для реверсивных схем - только нереверсивное исполнение

Примеры использования

• Управление циркуляционными насосами в системах отопления по сигналу термостата
• Включение вытяжных вентиляторов в туалетах и ванных комнатах по таймеру
• Автоматическое включение светильников в помещении по датчику движения
• Контроль работы мини-печей или тепловентиляторов в промышленных контроллеров
• Удалённое управление группой маломощных потребителей из одного пункта (например, из пульта управления)

Практические советы

• При подборе контактора проверьте, что ваша нагрузка не превышает 1,2 кВт и 16 А - особенно важно для двигателей с высоким пусковым током
• Для долгой службы убедитесь, что напряжение на катушке стабильно - скачки выше 250 В могут повредить обмотку
• При использовании нескольких контакторов МК-103 в одном щите учтите, что каждый занимает 2 модуля - планируйте место заранее
• Затягивайте винтовые клеммы усилием рук - переусиливать нельзя, чтобы не повредить пластиковые части
• Если контактор будет работать в среде с возможностью образования конденсата - выбирайте щит с уплотнениями и вентиляцией
• Артикул 18053dek - единственный вариант в серии МК-103 с четырьмя НО-контактами и 230 В управления - другие модели имеют меньшее число контактов или другое напряжение
