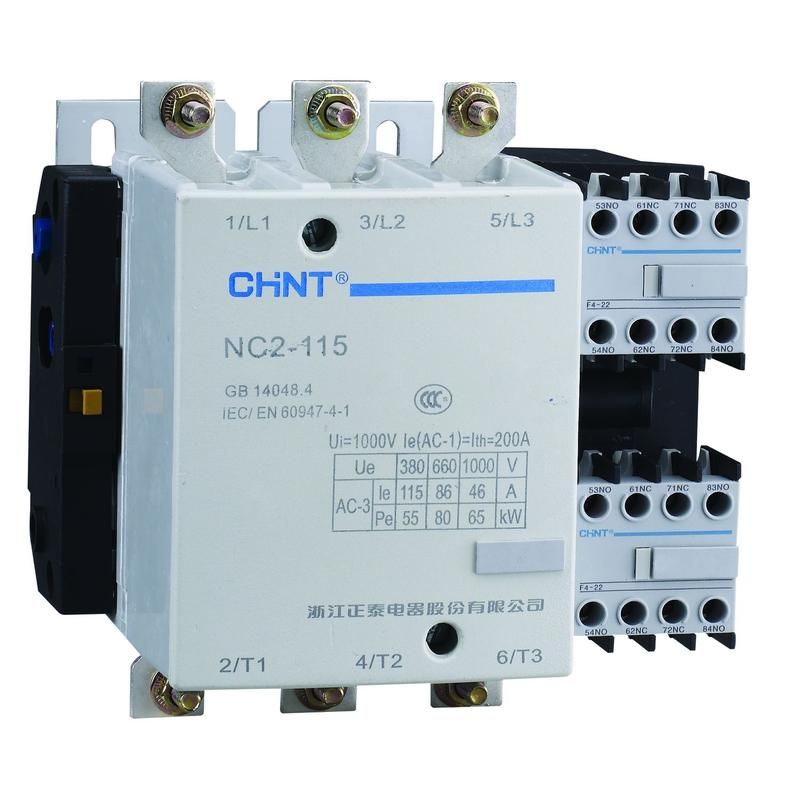

Контактор реверсивный NC2-115NS 115А кат. 220-240В AC AC-3 (R) CHINT 235661

Контактор реверсивный NC2-115NS 115А 220-240В/АС3 50Гц от CHINT предназначен для частого включения и отключения трёхфазных двигателей с возможностью реверса. Этот контактор - часть надёжной серии NC2, рассчитанной на высокие нагрузки и промышленное применение.

Назначение и область применения

Контактор реверсивный NC2-115NS 115А 220-240В/АС3 50Гц используется для управления трёхфазными асинхронными двигателями, требующими изменения направления вращения. Подходит для оборудования с высокой цикличностью включения: насосы, вентиляторы, конвейеры, компрессоры, станки с ЧПУ. Благодаря встроенном реверсу, не требуется внешнее переключение фаз - достаточно двух команд: «вперёд» и «назад».

Технические характеристики

• Номинальный ток при классе AC-3: 115 А - способен коммутировать двигатель мощностью до ~55 кВт
• Напряжение управления: 230 В переменного тока (AC) - совместим с большинством промышленных систем управления
• Частота: 50 Гц - оптимизирован для сетей стран СНГ
• Количество главных контактов: 3 - управление всеми тремя фазами двигателя
• Вспомогательные контакты: отсутствуют в базовой сборке - но есть возможность установить их через монтажные гнезда
• Тип тока: переменный (AC)
• Конструкция: двойной разрыв цепи на каждом контакте - снижает риск сваривания и увеличивает срок службы

Совместимость и монтаж

Контактор реверсивный NC2-115NS 115А 220-240В/АС3 50Гц монтируется на DIN-рейку 35 мм. Клеммы для подключения силовых проводов и цепи управления доступны снизу и сверху - удобны для подвода шин с любой стороны. Обязательно соблюдайте посадочные размеры: основание контактора соответствует стандартному форм-фактору серии NC2. Для работы с реверсом требуется два отдельных управляющих сигнала - один на «вперёд», второй на «назад». Нельзя подавать оба одновременно - это вызовет короткое замыкание.

Особенности конструкции

Контактор NC2-115NS собран в единую конструкцию с быстросъёмной магнитной системой - катушка управления извлекается без инструментов, что ускоряет замену при отказе. Корпус изготовлен из самозатухающего пластика, основание - из алюминиевого профиля для лучшего теплоотвода. Дугогасительная камера обеспечивает безопасное гашение дуги даже при частых пусках. Отсутствие встроенных вспомогательных контактов - не недостаток, а проектировочная особенность: пользователь выбирает нужные модули (например, нормально замкнутые/разомкнутые контакты) самостоятельно.

Преимущества

• Заводская реверсивная сборка - исключает необходимость сборки схемы из двух обычных контакторов
• Малая зона ионизации - позволяет устанавливать рядом другие устройства без увеличения межфазных зазоров
• Поддержка модульных дополнений - можно добавить таймер, механическую блокировку, вспомогательные контакты
• Высокая долговечность - двойной разрыв контакта и качественные материалы обеспечивают работу до 1 млн циклов
• Гибкий монтаж - допускается установка как горизонтально, так и вертикально

Ограничения применения

• Не предназначено для постоянной работы в условиях повышенной влажности без защиты IP - контактор не имеет герметичного исполнения
• Нет встроенных вспомогательных контактов - необходимо докупать и монтировать отдельно, если нужны сигналы обратной связи
• Напряжение управления только 230 В AC - нельзя использовать в системах с 110 В или постоянным током
• Не рекомендуется для частых пусков с перегрузкой выше 115 А - превышение тока сокращает срок службы

Примеры использования

• Реверсивный привод конвейера в пищевой промышленности
• Управление насосом в системе охлаждения, где требуется смена направления потока
• Станок с ЧПУ, требующий точного изменения направления вращения шпинделя
• Лебёдка с функцией «вперёд–назад» на складе или в строительстве

Практические советы

• Обязательно используйте тепловое реле или автоматический выключатель с защитой от перегрузки - контактор не содержит внутреннюю защиту
• При монтаже вспомогательных контактов проверьте совместимость модулей - они должны подходить к гнездам именно модели NC2
• Для реверсивной схемы применяйте взаимоблокировки (электромеханические или программные) - чтобы избежать одновременного включения обоих контакторов
• Проверяйте температуру корпуса после первых 10–20 циклов - если нагрев превышает 60 C, проверьте правильность подключения и нагрузку
• Используйте только оригинальные запчасти CHINT при ремонте - несовместимые катушки или контакты нарушают гарантию и безопасность
