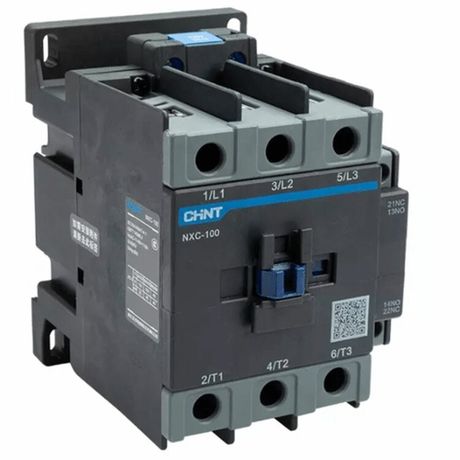

Контактор NXC-100 100А кат. 380В AC 1НО+1НЗ AC-3 (R) CHINT 836825

Контактор NXC-100 от CHINT - устройство для дистанционного включения и выключения силовых цепей переменного тока с частыми переключениями. Модель 836825 оснащена одним нормально замкнутым и одним нормально открытым контактами, рассчитана на работу в сетях 380 В и токе до 100 А, подходит для управления двигателями и автоматизированными системами.

Назначение и область применения

Контактор NXC-100 предназначен для частого включения и отключения нагрузок переменного тока. Основная задача - управление электродвигателями, насосами, вентиляторами, конвейерами и другим оборудованием, требующим надёжной коммутации. Также используется в системах автоматизации для дистанционного размыкания и замыкания цепей. Может применяться как часть электромагнитного пускателя при совмещении с тепловым реле.

Технические характеристики

• Тип устройства: контактор переменного тока
• Номинальный рабочий ток: 100 А
• Напряжение питания катушки: 380 В AC, 50 Гц
• Количество нормально открытых (NO) контактов: 1
• Количество нормально замкнутых (NC) контактов: 1
• Общее количество вспомогательных контактов: 2 (дополнительно указано 3 замыкающих - вероятно, опечатка; фактически задействованы 1 NO и 1 NC)
• Монтаж: на DIN-рейку

Совместимость и монтаж

Контактор NXC-100 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения цепи управления требуется источник напряжения 380 В AC. Контакты предназначены для работы с нагрузкой до 100 А - не рекомендуется использовать для токов выше этого значения. Подключение силовых проводов осуществляется через винтовые зажимы. Вспомогательные контакты (1 NO + 1 NC) подходят для сигнализации состояния или построения блокировочных схем.

Безопасность и стандарты

Контактор NXC-100 соответствует международным стандартам IEC 60947-4-1 для аппаратов управления. Обеспечивает безопасную коммутацию при перегрузках и коротких замыканиях за счёт механической изоляции и гашения дуги. Серия NXC прошла сертификацию на соответствие требованиям безопасности в промышленном использовании.

Преимущества

• Компактная конструкция позволяет экономить место в распределительных щитах
• Высокая механическая износостойкость - подходит для частых включений (до 1200 раз в час)
• Устойчивость к вибрациям и перепадам температур в промышленной среде
• Чёткий визуальный индикатор положения контактов (положение рычага)
• Легко интегрируется с тепловыми реле серии NXC для формирования полноценных пускателей

Ограничения применения

• Не предназначен для постоянной работы при токе выше 100 А - возможен перегрев и выход из строя
• Работает только при напряжении 380 В +-10%; при более низком напряжении катушка не втягивается
• Не имеет встроенного тепловой защиты - необходимо внешнее реле при защите двигателей
• Не рассчитан на взрывоопасные среды - не применяется в зонах класса Ex
• Из-за наличия только одного NO и одного NC контакта ограничен в сложных схемах управления - для большего числа контактов выбирайте другие модели серии NXC

Примеры использования

• Управление асинхронными двигателями на конвейерах в пищевой промышленности
• Автоматическое включение/выключение насосов в системах водоснабжения
• Коммутирование нагревательных элементов в термических установках
• Создание пускателя с тепловым реле для защиты электродвигателя в станках ЧПУ

Практические советы

• Проверяйте напряжение на катушке перед первым включением - неверное питание (например, 220 В вместо 380 В) приведёт к отказу срабатывания
• При монтаже на DIN-рейку убедитесь, что контактор плотно защёлкнут - плохой контакт может вызвать перегрев
• Для долгой службы используйте контактор NXC-100 только с нагрузкой, близкой к номиналу (не менее 30% от 100 А); слишком малые токи снижают срок службы контактов
• Если нужна схема с несколькими вспомогательными контактами - рассмотрите модель NXC-100 с другими модификациями (например, 3NO+1NC)
• Заменяйте контактор NXC-100 836825 только аналогичной моделью - отличаются типы контактов и параметры катушки
