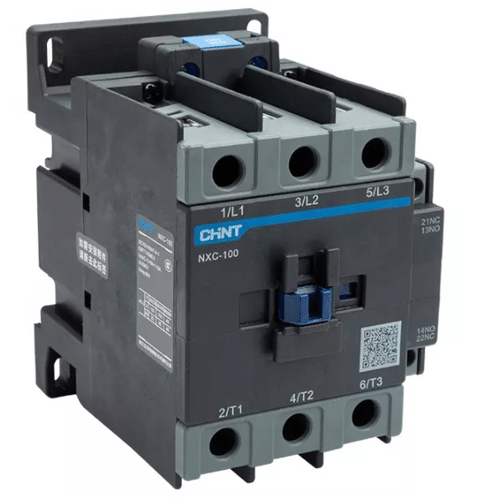

Контактор NXC-100 100А кат. 220В AC 1НО+1НЗ AC-3 (R) CHINT 836824

Контактор CHINT NXC-100 220В AC 1НО+1НЗ 50Гц (R) предназначен для частого включения и отключения нагрузок до 100 А, особенно двигателей переменного тока. Компактная конструкция и надёжные контакты делают его удобным решением для автоматизации промышленного оборудования.

Назначение и область применения

Контактор CHINT NXC-100 используется для дистанционного управления мощными электрическими цепями. Он применяется там, где требуется часто включать и выключать нагрузку - например, при управлении двигателями насосов, вентиляторов, конвейеров, компрессоров. Также его можно комбинировать с тепловыми реле для сборки полноценных электромагнитных пускателей.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение катушки управления: 220 В
• Частота: 50 Гц
• Номинальный рабочий ток: 100 А
• Основные контакты: 3 пары замыкающих (NO)
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Тип изделия: электромагнитный контактор

Совместимость и монтаж

Контактор CHINT NXC-100 устанавливается на DIN-рейку шириной 35 мм. Подключение катушки управления осуществляется к клеммам A1–A2, основная нагрузка подключается к контактам L1–L3 и T1–T3. Контакты 1НО и 1НЗ доступны для сигнализации или блокировок в цепях управления. Убедитесь, что провода подходят по сечению - для 100 А рекомендуются медные жилы не менее 16–25 мм2 в зависимости от условий прокладки.

Безопасность и стандарты

Контактор NXC-100 соответствует международным стандартам IEC 60947-4-1. Обеспечивает безопасное отключение при перегрузках и коротких замыканиях, когда используется совместно с предохранителем или автоматическим выключателем. Напряжение катушки 220 В AC обеспечивает стабильное срабатывание в сетях с колебаниями +-10%.

Преимущества

• Высокая механическая износостойкость - рассчитан на десятки тысяч операций включения/выключения
• Компактный корпус экономит место в щите
• Удобная фиксация на DIN-рейке без дополнительных креплений
• Наличие вспомогательных контактов позволяет реализовать блокировки и сигналы состояния без внешних модулей
• Работает в условиях повышенной вибрации - подходит для станков и мобильного оборудования

Ограничения применения

• Не предназначена для работы с постоянным током - применение на DC приведёт к повреждению контактов
• Максимальный ток 100 А - нельзя использовать для нагрузок выше этого значения даже кратковременно
• Катушка 220 В AC требует точного соблюдения напряжения; значительные просадки ниже 180 В могут вызвать некорректное срабатывание
• Не имеет встроенной тепловой защиты - обязательно используйте отдельное реле перегрузки при защите двигателей

Примеры использования

• Управление асинхронным двигателем насоса в системе водоснабжения
• Включение конвейера на пищевом производстве через кнопочную станцию
• Автоматическое переключение между двумя источниками питания с использованием вспомогательного контакта НО
• Сборка пускателя с тепловым реле типа THR для защиты электродвигателя от перегрева

Практические советы

• При установке в щитах с высокой температурой - учитывайте снижение допустимого тока. Для температур выше 40 C возможна необходимость снижения нагрузки на 10–15%
• Избегайте монтажа рядом с источниками сильных помех (частотники, сварочные аппараты) - это может вызывать ложные срабатывания
• Проверьте плотность затяжки клемм - слабые соединения вызывают нагрев и выход из строя контактов
• Для длительной службы регулярно осматривайте контакты на наличие оплавления или налёта - при необходимости очищайте мягкой щёткой
• Артикул 836824 - это именно модель с 1НО+1НЗ. Аналогичные контакторы NXC-100 без вспомогательных контактов имеют другие артикулы - уточняйте перед заказом
