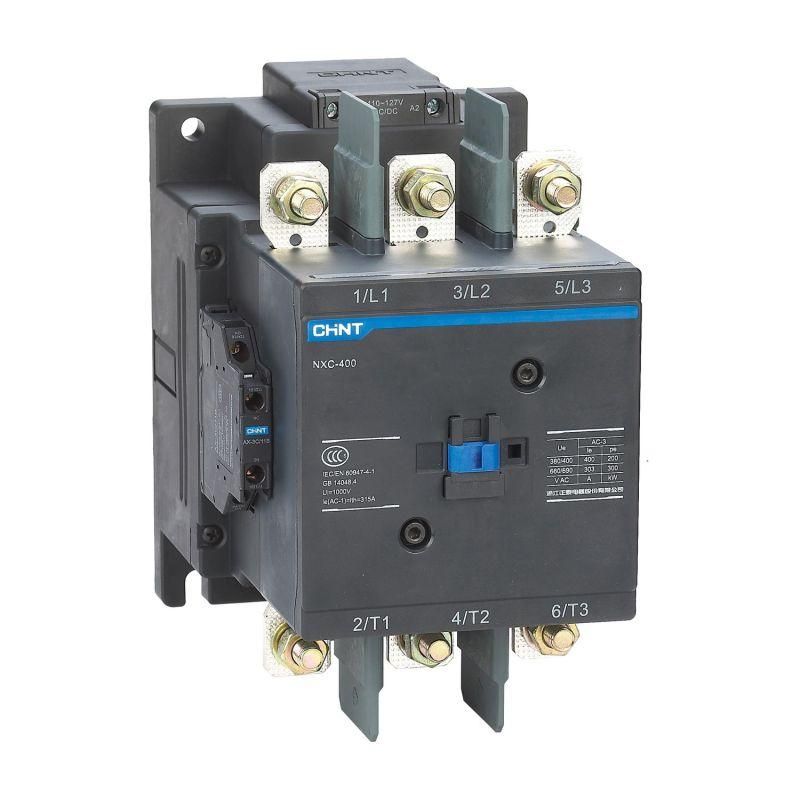

Контактор NXC-400 400A AC/DC 380В-415V/АС3 2НО+2НЗ 50Гц (R) | 836547 CHINT

Контактор CHINT NXC-400 - устройство для частого включения и отключения мощных нагрузок в сетях переменного тока до 415 В. Подходит для управления двигателями, нагревательными элементами и другим оборудованием с током до 400 А. Артикул 836547 обеспечивает надёжную коммутацию в промышленной автоматике.

Назначение и область применения

Контактор CHINT NXC-400 предназначен для дистанционного управления силовыми цепями постоянного и переменного тока. Он используется там, где требуется часто включать и выключать высокую мощность - например, на станках, конвейерах, насосах, системах вентиляции и тепловых установках. Контактор NXC-400 работает в сетях с напряжением 380–415 В, частотой 50 Гц, и управляет нагрузкой через сигнал 220 В на катушке - что позволяет легко интегрировать его в системы автоматизации с PLC или кнопочными пунктами.

Технические характеристики

• Номинальный рабочий ток: 400 А (при AC3 - для двигателей)
• Напряжение сети нагрузки: 380–415 В переменного тока, 50 Гц
• Напряжение управления: 220 В (работает как от переменного, так и от постоянного тока - AC/DC)
• Количество вспомогательных контактов: 2 нормально замкнутых (НЗ) + 3 нормально разомкнутых (НО)
• Максимальная коммутационная способность: соответствует классу AC3

Совместимость и монтаж

Контактор NXC-400 устанавливается на DIN-рейку шириной 35 мм. Для подключения силовых проводов используются болтовые зажимы - допускаются медные жилы сечением до 95 мм2. Управляющая катушка подключается к цепям 220 В AC/DC; важно соблюдать полярность при использовании постоянного тока. Вспомогательные контакты (2 НЗ и 3 НО) предназначены для сигнализации, блокировок и логических схем - они доступны для внешнего подключения через боковые клеммы.

Безопасность и стандарты

Контактор CHINT NXC-400 соответствует международным стандартам IEC 60947-4-1. Обеспечивает безопасную работу при перегрузках и коротких замыканиях за счёт механической изоляции и гашения дуги внутри корпуса. Не имеет встроенной защиты от перегрузки - требует внешней защиты (например, теплового реле или автоматического выключателя).

Преимущества

• Работает как от переменного, так и от постоянного тока управления - универсальность для различных систем автоматизации
• Высокая коммутационная долговечность благодаря качественным контактам и дугогасительной камере
• Удобная компоновка: 2 НЗ и 3 НО контакта позволяют реализовать сложные логические схемы без дополнительных модулей
• Стандартный форм-фактор - совместим со всеми типами DIN-реек и креплениями

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влаги или химически активной среды - не имеет специальной герметизации
• Нельзя использовать для коммутации токов выше 400 А - даже кратковременно
• Не рассчитан на частоту выше 50 Гц - применение в сетях 60 Гц недопустимо
• Требуется обязательная установка внешней защиты (автомат, тепловое реле) - сам по себе не отключает при перегрузке

Примеры использования

• Управление асинхронным двигателем 110 кВт на конвейерной линии
• Переключение режимов нагрева в термической печи
• Автоматическое включение/выключение вентиляторов в системе охлаждения
• Логическая связка с ПЛК: один выход ПЛК управляет катушкой, два НЗ контакта передают сигнал “состояние отключено”

Практические советы

• При монтаже проверьте соответствие сечения провода и зажима - перегрузка контактов возможна при использовании слишком тонких жил
• Используйте фланцевый крепёж или дополнительные зажимы, чтобы исключить вибрацию - особенно на станках с высокими механическими нагрузками
• Для длительной работы в условиях колебаний напряжения рекомендуется контролировать питание катушки - отклонение более +-10% снижает срок службы
• При замене старого контактора сверьте количество и тип вспомогательных контактов - здесь 2 НЗ и 3 НО, а не 2 НО+2 НЗ, как указано в названии - это важный момент для проектировщиков
