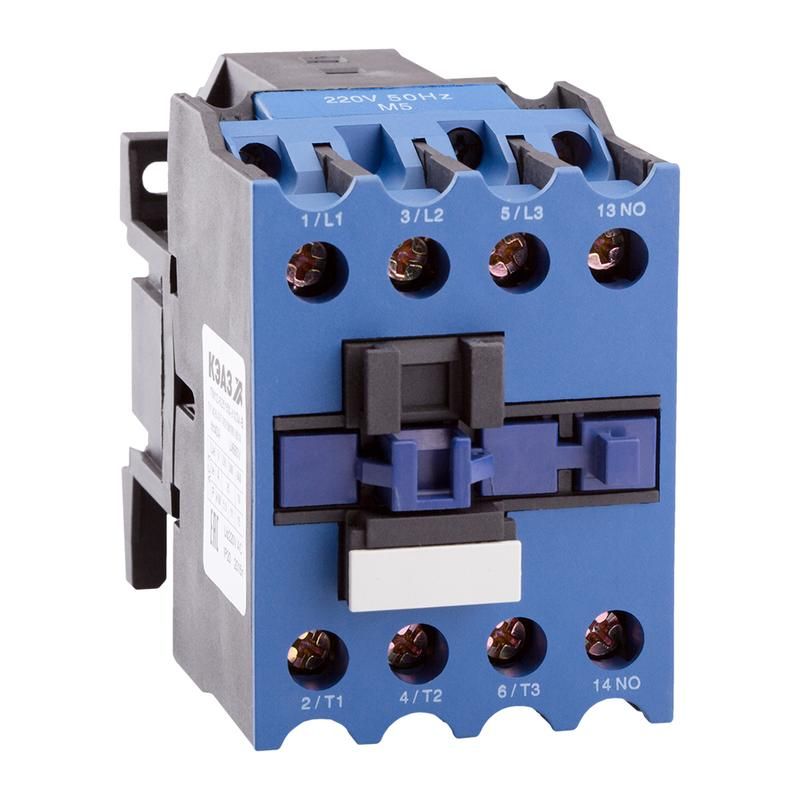

Контактор ПМ12-025151 УХЛ4 В 25А кат. 220В AC 1НЗ КЭАЗ 312347

Контактор КЭАЗ ПМ12-025151 УХЛ4 В предназначен для частого включения и отключения электрических цепей переменного тока, особенно в системах управления двигателями и оборудованием до 11 кВт. Модель рассчитана на работу с сетью 220 В и имеет комбинированную группу контактов - один перекидной и три нормально открытых, что делает её универсальной для задач автоматизации.

Назначение и область применения

Контактор КЭАЗ ПМ12-025151 УХЛ4 В используется для удалённого управления нагрузками переменного тока. Подходит для включения/выключения двигателей, нагревательных элементов, освещения и других устройств, требующих надёжного коммутационного устройства. Применяется в промышленном оборудовании: насосах, компрессорах, конвейерах, вентиляционных установках. Категория использования AC-1 указывает на применение с активными или слабоиндуктивными нагрузками - то есть там, где нет значительных пусковых токов, характерных для электродвигателей.

Технические характеристики

• Напряжение питания катушки управления: 220 В переменного тока
• Номинальный ток главных контактов: 25 А
• Номинальная мощность управляемого электродвигателя: 11 кВт
• Количество контактов: 1 перекидной (1P) + 3 нормально открытых (НО)
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Исполнение: открытое - корпус без кожуха, требует установки в закрытом щите
• Способ подключения: винтовые зажимы для силовых и управляющих цепей

Совместимость и монтаж

Контактор КЭАЗ ПМ12-025151 УХЛ4 В монтируется на DIN-рейку шириной 35 мм (стандарт EN 60715) с помощью фиксирующего механизма на задней стенке. Для подключения используются винтовые зажимы - затяжка проводов должна выполняться усилием 0,8–1,0 Нм, чтобы избежать повреждения пластмассового корпуса. Главные контакты предназначены для медных жил сечением до 16 мм2; управляющая катушка - до 2,5 мм2. Обязательно соблюдайте полярность при подключении управляющей цепи - хотя контактор работает с любым направлением тока, некорректное подключение может вызвать помехи в контроллере.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Сертифицирован для работы в условиях класса исполнения УХЛ4 - допускается эксплуатация при температуре от −40 C до +40 C и относительной влажности до 90 % при 25 C. Открытый тип исполнения и степень защиты IP20 предполагают обязательную установку внутри распределительного шкафа, исключающего случайный доступ к токоведущим частям.

Преимущества

• Высокая механическая износостойкость - способен выдерживать более 1 млн операций включения-отключения
• Устойчив к колебаниям напряжения +-10% от номинала 220 В
• Группа контактов позволяет одновременно управлять несколькими цепями - например, запуск двигателя и сигнализация состояния
• Произведён на заводе КЭАЗ - известном производителе с проверенной долговечностью изделий

Ограничения применения

• Не для цепей с высокими индуктивными нагрузками (например, больших трансформаторов) - категория AC-1 не гарантирует гашение дуги при отключении таких нагрузок
• IP20 не обеспечивает защиту от пыли и брызг - нельзя использовать вне закрытых шкафов
• Не рекомендован для частого пуска электродвигателей свыше 11 кВт - возможен быстрый износ контактов
• Отсутствие встроенных тепловых реле - требуется внешняя защита от перегрузки

Примеры использования

• Автоматическое включение насоса в системе водоснабжения по сигналу от датчика уровня
• Управление светильниками на производственной площадке через PLC
• Коммутирование нагревательных элементов в термокамерах
• Подключение вентилятора охлаждения к частотному преобразователю

Практические советы

• Выбирая этот контактор, убедитесь, что ваша нагрузка действительно попадает под категорию AC-1 - для двигателей лучше подходят модели с категорией AC-3
• При использовании в холодных помещениях (близко к минус 40 C) перед первым включением прогрейте контактор в течение 5 минут
• Проверьте плотность затяжки винтов каждые 6 месяцев - особенно после первого месяца эксплуатации, когда возможно ослабление
• Для удобства обслуживания используйте пробники с индикацией наличия напряжения - так проще диагностировать отказ катушки
• Обращайте внимание на посадочное место: контактор совместим с большинством стандартных DIN-реек, но не подходит для модульных систем с другим шагом крепления
