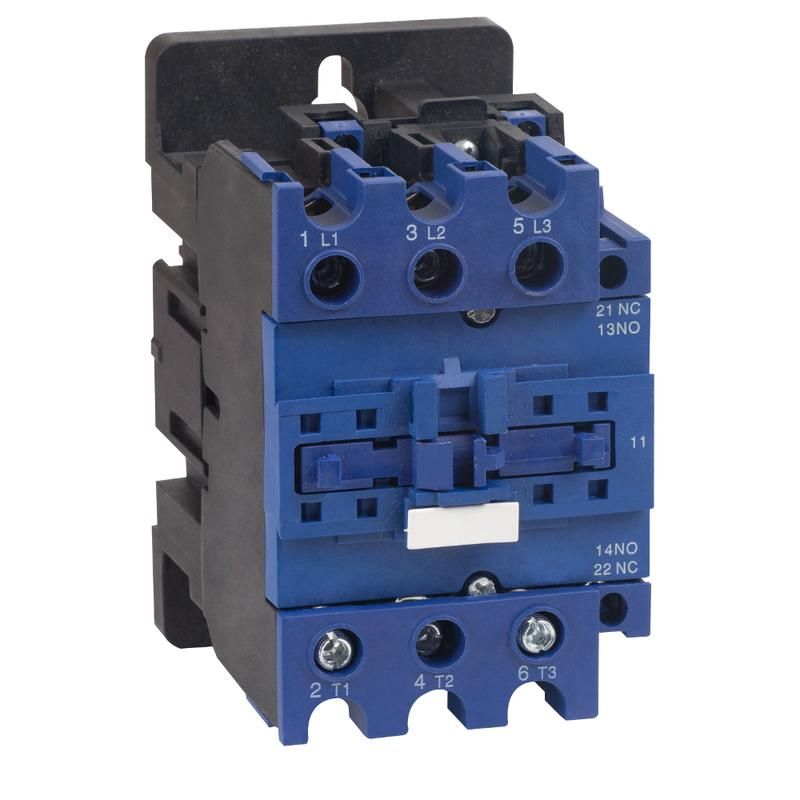

Контактор ПМ12-100150 УХЛ4 В 100А кат. 380В AC 1НО+1НЗ КЭАЗ 315204

Контактор ПМ12-100150 УХЛ4 В, 380В, (1 нормально замкнутый + 1 нормально открытый контакт) от КЭАЗ предназначен для частого включения и отключения электродвигателей и других нагрузок до 45 кВт в сетях переменного тока. Этот контактор используется в системах автоматизации, где требуется надёжное управление силовыми цепями с помощью слабых управляющих сигналов.

Назначение и область применения

Контактор ПМ12-100150 УХЛ4 В, 380В, (1 нормально замкнутый + 1 нормально открытый контакт) применяется для коммутации трёхфазных электродвигателей мощностью до 45 кВт. Подходит для установки в пускатели, щиты управления, системы автоматического контроля технологических процессов. Часто встречается на конвейерах, насосных станциях, компрессорах и вентиляционном оборудовании.

Технические характеристики

• Номинальное напряжение питания катушки: 380 В переменного тока (AC)
• Номинальный ток главной цепи: 100 А
• Управление: переменный ток (AC)
• Число нормально замкнутых (НЗ) контактов: 1
• Число нормально открытых (НО) контактов: 3
• Номинальная мощность управляемого двигателя: 45 кВт
• Исполнение: открытое - без корпуса, требует установки в защищённую среду
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и влаги
• Способ подключения: винтовые зажимы для силовых и управляющих цепей

Совместимость и монтаж

Контактор ПМ12-100150 УХЛ4 В, 380В, (1 нормально замкнутый + 1 нормально открытый контакт) монтируется на DIN-рейку 35 мм с помощью фиксирующего механизма, совместимого с сериями ПМЛ/РТЛ. Для подключения используются винтовые зажимы: силовые клеммы рассчитаны на провода сечением до 25 мм2, управляющие - до 4 мм2. Обязательно соблюдать момент затяжки винтов - перетягивание повредит изоляцию, недотягивание вызовет нагрев и окисление контактов.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и имеет исполнение УХЛ4 - допускает работу при температуре от −40 C до +40 C и относительной влажности до 90 % при 25 C. Применяется в помещениях с контролируемой средой, без воздействия агрессивных газов, паров и осадков.

Преимущества

• Высокая механическая износостойкость - выдерживает до 10 млн операций включения/отключения
• Надёжная коммутация при высоких токах благодаря медным контактам с серебряными напылениями
• Гибкость в организации управления: один НЗ и три НО контакта позволяют реализовать различные схемы блокировок и сигнализации
• Совместимость с другими элементами серии ПМЛ - легко интегрируется в готовые решения КЭАЗ

Ограничения применения

• Не предназначена для работы во влажных, запылённых или взрывоопасных средах - степень защиты IP20 исключает использование вне шкафов
• Не подходит для постоянного тока - катушка работает только на переменном токе 380 В
• Отсутствие встроенной тепловой защиты - необходимо использовать внешние тепловые реле при защите двигателей
• Не рекомендуется для частого пуска двигателей с высоким моментом (например, дробилок) без предварительного расчёта термической нагрузки

Примеры использования

• Управление насосом воды в системе водоснабжения через кнопочную станцию
• Автоматическое включение вентилятора при достижении заданной температуры
• Схема реверса двигателя с использованием двух контакторов и одного НЗ контакта для блокировки
• Подключение к PLC с выходом 24 В через промежуточное реле - сам контактор питается от 380 В

Практические советы

• При монтаже проверьте соответствие сечения проводов - для 100 А используйте минимум 25 мм2 для силовых линий
• Обязательно закрепите контактор в щите с достаточным воздушным зазором вокруг - он греется при длительной работе
• Если нужен НЗ контакт, помните: в этом контакторе он единственный - планируйте схему заранее
• Артикул 315204 - это именно модель с одной НЗ и тремя НО; другие варианты серии имеют другую конфигурацию
• Для долгой службы регулярно проверяйте состояние контактов - особенно после аварийных отключений
