Контактор ПМ12-100550 УХЛ4 В 100А кат. 220В AC 4НО+4НЗ КЭАЗ 312372

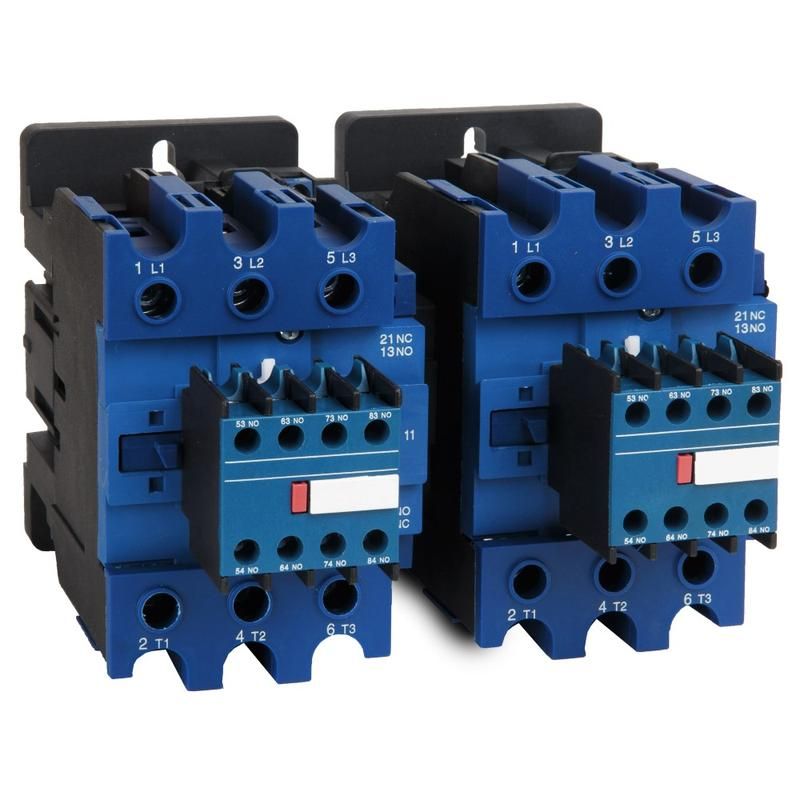

Контактор ПМ12-100550 УХЛ4 В, 220В, 4 нормально-открытых + 4 нормально-закрытых контакта от КЭАЗ предназначен для коммутации силовых цепей электродвигателей и другого оборудования переменного тока. Этот контактный аппарат обеспечивает надёжное включение и отключение нагрузки до 100 А, сочетает восемь контактов (4 НО и 4 НЗ) и рассчитан на работу в условиях умеренного климата.

Назначение и область применения

Контактор ПМ12-100550 УХЛ4 В используется для удалённого управления электродвигателями: запуска, остановки и реверса. Подходит для применения в системах автоматизации, где требуется частое переключение нагрузки. Частые области применения - грузоподъёмники (лифты, краны), насосы, вентиляторы, тепловые завесы, печи, станки, системы АВР и системы освещения с высокой нагрузкой.

Технические характеристики

• Номинальное напряжение катушки: 220 В переменного тока (AC)
• Номинальный ток главных контактов: 100 А
• Управляемая мощность двигателя: до 45 кВт
• Количество нормально открытых (НО) контактов: 4
• Количество нормально закрытых (НЗ) контактов: 4
• Род тока: переменный (AC)
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен
• Исполнение: открытое - корпус без внешней защиты, требует установки в щите или защищённой зоне
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Подключение силовых цепей: винтовые зажимы

Совместимость и монтаж

Контактор ПМ12-100550 УХЛ4 В совместим с DIN-рейкой стандарта EN 60715. Для монтажа используйте винтовые крепления, указанные в документации. Главные силовые контакты подключаются через винтовые зажимы - затягивайте их моментом 1–1,5 Нм, чтобы избежать перегрева. Управляющая катушка работает от 220 В AC; подключение сигнальных проводов выполняйте отдельно от силовых, чтобы исключить помехи. Все контакты (8 шт.) доступны для подключения цепей управления, блокировки и обратной связи.

Безопасность и стандарты

Контактор соответствует требованиям ГОСТ Р МЭК 60947-4-1 и сертифицирован для работы в условиях категории UХЛ4 - умеренный климат с возможностью эксплуатации при температуре от −40 C до +40 C. Отсутствие степени защиты выше IP20 требует установки внутри распределительного щита или корпуса с классом защиты не ниже IP54.

Преимущества

• Высокая коммутационная способность - выдерживает до 100 А постоянной нагрузки и частые включения/выключения
• Гибкая система вспомогательных контактов: 4 НО и 4 НЗ позволяют реализовать сложные схемы управления без дополнительных реле
• Надёжность механической части - контакторы серии ПМ12 проверены в промышленных условиях десятилетиями
• Простота замены - совместим с другими изделиями серии ПМ12, легко заменяется аналогами того же типа

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита
• Не допускается установка вне закрытых щитов - степень защиты IP20 не защищает от пыли, влаги и брызг
• Не рекомендован для частых пусков двигателей свыше 45 кВт - риск перегрева и быстрый износ контактов
• Не подходит для постоянного тока - катушка и контакты рассчитаны только на переменный ток 50/60 Гц

Примеры использования

• Управление насосом воды в системе водоснабжения - один НО контакт включает двигатель, один НЗ блокирует аварийную остановку
• Автоматический ввод резерва (АВР): два НЗ контакта используются для отключения основного питания при переходе на резерв
• Реверсивный пуск станка: четыре НО контакта обеспечивают переключение фаз, остальные - блокируют одновременное включение
• Управление тепловой завесой: сигнал с терморегулятора активирует катушку, контакты замыкают цепь нагревателя

Практические советы

• Выбирая контактный аппарат, убедитесь, что ваша нагрузка не превышает 45 кВт - даже при 100 А перегрузка по мощности вызывает преждевременный выход из строя
• При использовании в цепях с высокими импульсными нагрузками (например, частотниками) установите RC-гашение или дроссель на входе катушки
• Проверьте посадочные размеры перед монтажом - хотя стандартные, некоторые старые щиты имеют нестандартные рейки
• Обязательно используйте предохранители или автоматы защиты на линии питания - сам контактный аппарат не имеет внутренней защиты
• При длительной работе в условиях повышенной влажности - примените дополнительную герметизацию щита, так как IP20 не защищает от конденсата
