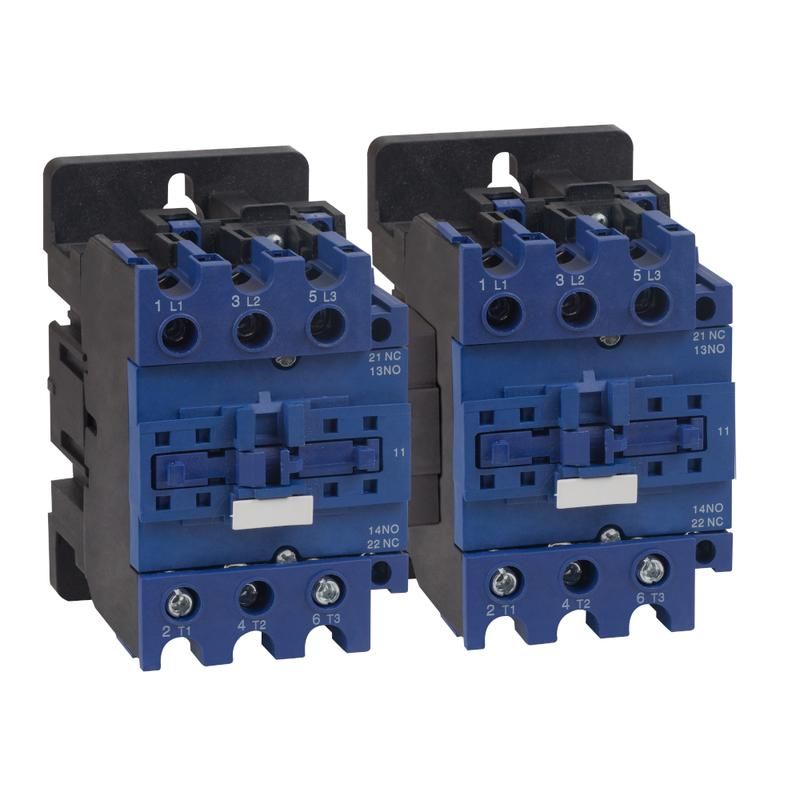

Контактор ПМ12-100550 УХЛ4 В 100А кат. 36В AC 2НО+2НЗ КЭАЗ 315210

Контактор ПМ12-100550 УХЛ4 В 36В 2НО+2НЗ от КЭАЗ предназначен для частого включения и отключения электродвигателей и другого оборудования с нагрузкой до 100 А. Он работает в сетях переменного тока и подходит для промышленной автоматизации в условиях умеренного и холодного климата.

Назначение и область применения

Контактор ПМ12-100550 УХЛ4 В 36В 2НО+2НЗ используется для удалённого управления мощными нагрузками: электродвигателями, нагревателями, насосами, конвейерами. Его применяют в системах автоматического управления, где требуется надёжное переключение больших токов. Подходит для установки в щитах управления на заводах, в цехах, на объектах ЖКХ и энергетике.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания катушки управления: 36 В
• Номинальный рабочий ток: 100 А
• Номинальная коммутируемая мощность: 45 кВт
• Силовые контакты: 3 пары замыкающих (НО)
• Вспомогательные контакты: 2 пары замыкающих (НО)
• Подключение силовой цепи: винтовые зажимы
• Климатическое исполнение: УХЛ4 - для работы при температуре от −40 C до +40 C и повышенной влажности

Совместимость и монтаж

Контактор ПМ12-100550 УХЛ4 В 36В 2НО+2НЗ монтируется на DIN-рейку шириной 35 мм. Для подключения силовых проводов используются винтовые зажимы - рекомендуется использовать медные жилы сечением до 35 мм2. Катушка управления рассчитана на 36 В переменного тока; для её питания нужен источник соответствующего напряжения, например, трансформатор или импульсный блок питания. Вспомогательные контакты 2НО можно использовать для сигнализации состояния (включено/выключено) или блокировки других устройств.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1–2019 (IEC 60947-4-1) для контакторов низковольтных. Конструкция обеспечивает безопасную работу при перегрузках и коротких замыканиях благодаря механической и тепловой защите внутренних элементов. Контактор не имеет встроенной защиты от перегрузки - для этого необходимо применять тепловые реле или автоматические выключатели.

Преимущества

• Высокая коммутационная износостойкость - способен выдерживать десятки тысяч циклов включения/отключения
• Устойчивость к вибрациям и перепадам температуры - идеален для промышленных условий
• Стандартный форм-фактор - совместим с большинством шкафов управления
• Чёткая классификация контактов: 3 основных и 2 вспомогательных - удобно для проектирования схем

Ограничения применения

• Не предназначена для постоянной работы при токе выше 100 А - возможен перегрев и выход из строя
• Работает только с переменным током - нельзя использовать в цепях постоянного тока
• Катушка управления требует точного напряжения 36 В - отклонение более +-10 % снижает надёжность срабатывания
• Не имеет встроенного теплового реле - обязательна внешняя защита при работе с двигателями

Примеры использования

• Управление трёхфазным двигателем насоса в системе водоснабжения
• Включение печи сопротивления мощностью до 45 кВт
• Автоматический запуск конвейера через PLC с использованием вспомогательных контактов для индикации
• Система аварийного отключения вентиляции в химическом цехе

Практические советы

• При монтаже затягивайте винты зажимов усилием 0,8–1,2 Нм - недостаточно или слишком сильно может повредить контакт
• Для долгой службы проверяйте состояние контактов каждые 6–12 месяцев - особенно при высоких токах
• Если используете 36 В переменного тока для катушки - убедитесь, что источник стабилен и не создаёт помех
• При сборке схемы учтите, что все три силовых контакта - замыкающие, значит, при срабатывании они замыкают цепь, а не размыкают
• Контактор ПМ12-100550 УХЛ4 В 36В 2НО+2НЗ от КЭАЗ - часть серии ПМЛ, поэтому легко заменяется аналогичными моделями этой же линейки
