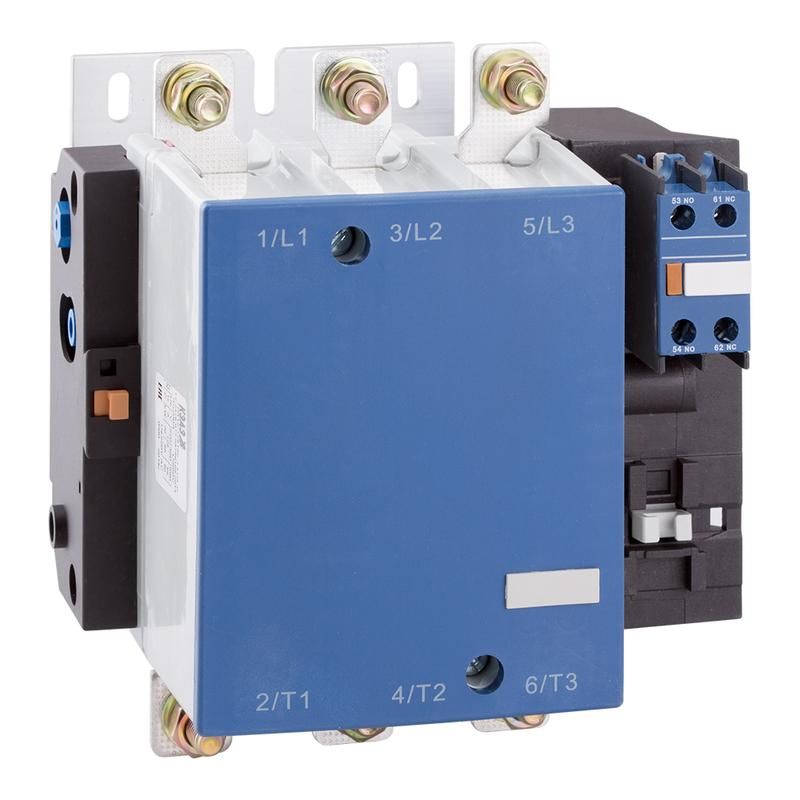

Контактор ПМ12-160100 УХЛ4 В 160А кат. 380В AC 2НО+2НЗ КЭАЗ 312379

Контактор ПМ12-160100 УХЛ4 от КЭАЗ - устройство для коммутации силовых цепей переменного тока, предназначенное для частого включения и отключения электродвигателей и другого оборудования. Модель с 3 нормально-открытыми и 4 вспомогательными контактами (2 НО + 2 НЗ) обеспечивает надёжную работу в условиях промышленной автоматизации.

Назначение и область применения

Контактор ПМ12-160100 УХЛ4 используется для удалённого управления электродвигателями переменного тока: запуск, остановка, реверс. Подходит для применения в системах, где требуется частое переключение нагрузки. Часто устанавливается в грузоподъёмных механизмах (лифты, краны), насосных и вентиляционных установках, тепловых завесах, печах, станках и системах АВР.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 160 А
• Номинальная мощность: 75 кВт (при напряжении 380 В)
• Напряжение питания катушки: 380 В
• Силовые контакты: 3 нормально-открытых (НО), 0 нормально-закрытых (НЗ)
• Вспомогательные контакты: 2 нормально-открытых (НО) + 2 нормально-закрытых (НЗ)
• Исполнение: открытое
• Степень защиты: IP00 - без защиты от пыли и воды
• Способ подключения: винтовые зажимы для силовой и управляющей цепи

Совместимость и монтаж

Контактор ПМ12-160100 УХЛ4 монтируется на DIN-рейку или жестко фиксируется с помощью винтов. Для подключения используются винтовые зажимы - требуют качественного обжима наконечников и регулярной проверки затяжки. Катушка управления рассчитана на 380 В, поэтому совместима с сетями 380 В трёхфазного переменного тока. Не поддерживает быстроразъёмные соединения - все провода должны быть зафиксированы винтами.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международным стандартам IEC 60947-4-1. Отсутствие степени защиты (IP00) требует обязательного размещения внутри распределительного щита или корпуса, исключающего случайный доступ к токоведущим частям. Электромагнитный контактор не имеет встроенной защиты от перегрузки - необходимо применять внешние тепловые реле или автоматические выключатели.

Преимущества

• Высокий номинальный ток (160 А) позволяет управлять мощными двигателями до 75 кВт
• Чёткая комбинация вспомогательных контактов (2 НО + 2 НЗ) удобна для реализации схем реверса, блокировок и сигнализации
• Надёжная механическая конструкция от КЭАЗ - устойчивость к вибрациям и высокой частоте операций
• Совместимость с широким спектром устройств управления: кнопочные посты, реле времени, ПЛК

Ограничения применения

• Не допускается использование вне закрытых шкафов из-за IP00 - открытый доступ к контактам создаёт риск поражения током
• Подходит только для переменного тока - не работает с постоянным током
• Отсутствует встроенная защита от перегрузки - обязательно использовать внешнюю защиту
• Не рекомендован для сред с высокой запылённостью, влагой или химически активной атмосферой

Примеры использования

• Управление двигателем насоса в системе водоснабжения через кнопочную станцию
• Реверсивный пуск лебёдки в крановой установке - используются два контактора и пара вспомогательных контактов для блокировки
• Автоматический ввод резерва (АВР): один контакт ПМ12-160100 УХЛ4 включает основной источник, второй - резервный, вспомогательные контакты передают сигналы состояния
• Управление тепловой завесой в торговом зале с использованием терморегулятора

Практические советы

• При подборе контактора убедитесь, что напряжение катушки (380 В) точно соответствует вашей сети управления - неверное напряжение вызывает отказ или перегрев
• Для долговечной работы используйте медные наконечники с правильным сечением и плотно затягивайте винты - слабый контакт вызывает нагрев и выход из строя
• Учитывайте, что 3 силовых контакта - это максимум; если нужны НЗ-контакты в силовой цепи, выбирайте другую модель или добавьте промежуточное реле
• ПМ12-160100 УХЛ4 - часть серии ПМ12 от КЭАЗ. Все модели этой серии взаимозаменяемы по габаритам и креплению - можно заменить аналогичный аппарат без изменения монтажа
• Регулярно проверяйте состояние контактов - особенно после длительной работы на пределе нагрузки. Обгорание контактов снижает срок службы устройства
