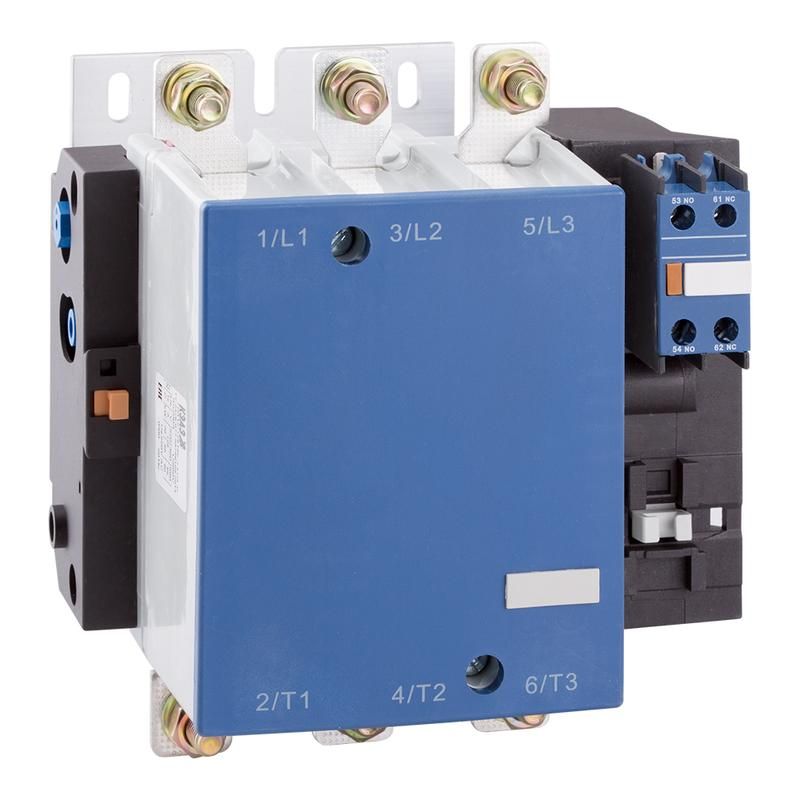

Контактор ПМ12-250100 УХЛ4 В 250А кат. 110В AC 2НО+2НЗ КЭАЗ 312380

Контактор ПМ12-250100 УХЛ4 В - это коммутационное устройство с катушкой управления на 110 В переменного тока, рассчитанное на работу с нагрузкой до 250 А. Применяется для частого включения и отключения электродвигателей, нагревательных установок и других мощных потребителей в промышленной автоматике. Бренд КЭАЗ и артикул 312380 указывают на надёжную продукцию серий ПМЛ и РТЛ.

Назначение и область применения

Контактор ПМ12-250100 УХЛ4 В используется для удалённого управления мощными электрическими цепями. Он позволяет включать и выключать оборудование через слабые управляющие сигналы - например, от кнопок, терморегуляторов или PLC. Подходит для систем автоматизации: насосов, компрессоров, конвейеров, печей, вентиляционных установок. Особенно эффективен там, где требуется частое переключение - до нескольких тысяч раз в час.

Технические характеристики

• Номинальный ток: 250 А - способен коммутировать нагрузки до 132 кВт при напряжении 380 В.
• Управление: катушка 110 В AC - работает от переменного тока, что типично для промышленных сетей.
• Контакты: 2 нормально-открытых (НО) и 2 нормально-закрытых (НЗ) - позволяют реализовать сложные логические схемы, включая блокировки и резервирование.
• Исполнение: открытое - корпус без внешней защиты, требует установки в закрытом щите.
• Подключение: винтовое - для силовых и управляющих цепей, обеспечивает прочное соединение проводов.
• Степень защиты: IP00 - не защищён от пыли и воды; применяется только внутри электрощитов.

Совместимость и монтаж

Контактор ПМ12-250100 УХЛ4 В монтируется на DIN-рейку 35 мм стандартного типа. Для подключения используются винтовые зажимы - рекомендуется использовать медные многожильные провода с опрессовкой наконечниками. Максимальное сечение жилы - до 95 мм2 для силовых контактов, до 25 мм2 для управляющей катушки. Обязательно проверьте соответствие площади контактной поверхности и усилия затяжки винтов - избыточный момент повредит пластиковые детали.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.4.1 и IEC 60947-4-1. Соответствует классу исполнения УХЛ4 - предназначен для работы в условиях умеренного и холодного климата при температуре от −40 C до +40 C. Не имеет встроенной защиты от перегрузок - обязательно используйте совместно с тепловыми реле или автоматическими выключателями.

Преимущества

• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/выключения.
• Чёткое разделение силовых и управляющих контактов - снижает риск помех и ложных срабатываний.
• Работает с широким диапазоном напряжений +-10 % от 110 В - устойчив к колебаниям сети.
• Совместим с другими изделиями серии ПМЛ - легко заменить аналогичные модели при ремонте.

Ограничения применения

• Не допускается установка вне электрощита - степень защиты IP00 исключает использование на открытом воздухе или в сыром помещении.
• Не предназначена для постоянного тока - катушка 110 В AC не будет работать при DC.
• Не подходит для частотного регулирования - не экранирована, возможна интерференция с импульсными преобразователями.
• Требуется принудительное охлаждение при длительной работе на предельном токе - перегрев может вызвать деформацию контактов.

Примеры использования

• Автоматическое управление насосной станцией - включение по уровню воды через датчик.
• Контроль нагрева в сушильной камере - включение/отключение ТЭНа по заданному режиму.
• Переключение между основным и резервным двигателем в системе бесперебойного питания.
• Управление конвейерной линией - запуск/остановка по команде от контроллера.

Практические советы

• При монтаже всегда отключайте питание - даже при отключенном контакторе силовые выводы могут находиться под напряжением.
• Проверяйте плотность затяжки винтов каждые 6–12 месяцев - особенно при высоких токах.
• Для увеличения срока службы используйте гашение дуги - устанавливайте RC-цепочки или варисторы параллельно катушке.
• Выбирайте контактор с запасом по току - если нагрузка близка к 250 А, лучше взять модель на 315 А.
• Артикул 312380 - точный идентификатор для заказа запчастей и замены. Не путайте с моделями на 220 В или 380 В.
