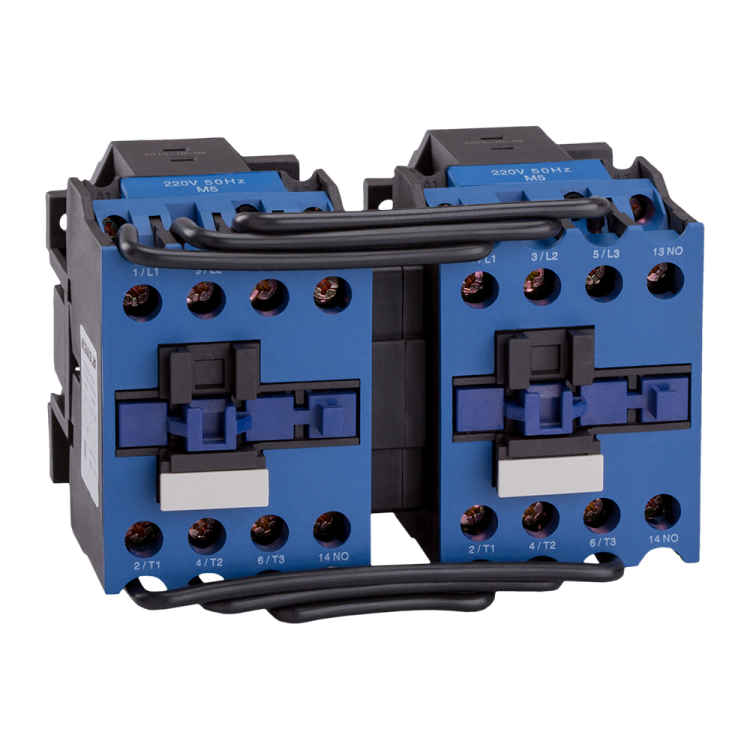

Контактор реверсивный ПМЛ-1561ДМ-16А-380AC-УХЛ4-Б-КЭАЗ - 229725

Контактор реверсивный ПМЛ-1561ДМ-16А-380AC-УХЛ4-Б от КЭАЗ предназначен для переключения направления вращения трёхфазных электродвигателей мощностью до 7,5 кВт. Устройство работает в сетях с напряжением 380 В и монтируется на DIN-рейку, что делает его удобным решением для автоматизации промышленного оборудования.

Назначение и область применения

Контактор реверсивный ПМЛ-1561ДМ-16А-380AC-УХЛ4-Б используется для изменения направления вращения электродвигателей путём переключения фаз. Подходит для систем, где требуется частое реверсирование - например, для конвейеров, насосов, лифтов, металлорежущих станков и других механизмов с двунаправленной работой. Обеспечивает безопасное коммутирование нагрузки до 16 А в цепях переменного тока 380 В.

Технические характеристики

• Тип: реверсивный контактор
• Род тока: переменный (AC)
• Напряжение катушки управления: 380 В
• Номинальный ток: 16 А
• Номинальная мощность двигателя: 7,5 кВт
• Частота: 50/60 Гц
• Количество нормально открытых (НО) контактов: 3
• Количество нормально закрытых (НЗ) контактов: 1
• Тип подключения: винтовые зажимы
• Максимальное сечение кабеля: 2,5 мм2
• Способ монтажа: на DIN-рейку или монтажную плату
• Степень защиты: IP20 (защита от прикосновений и крупных частиц, но не от воды и пыли)
• Климатическое исполнение: УХЛ4 (для работы в помещениях с умеренным и холодным климатом, в условиях повышенной влажности)
• Нормативный документ: ТУ3426-044-05758109-2008

Совместимость и монтаж

Контактор реверсивный ПМЛ-1561ДМ-16А-380AC-УХЛ4-Б совместим со всеми устройствами, использующими стандартную DIN-рейку типа TS35. Для правильной установки необходимо обеспечить свободное пространство вокруг корпуса для теплоотвода. Монтаж выполняется с помощью защёлок на основании - без дополнительных креплений. Подключение проводов - через винтовые зажимы; рекомендуется использовать наконечники для многожильных кабелей. Катушка управления рассчитана исключительно на 380 В AC - применение другого напряжения повредит устройство.

Безопасность и стандарты

Контактор соответствует требованиям ТУ3426-044-05758109-2008. Степень защиты IP20 предполагает использование только внутри закрытых щитов - не допускается установка в сырых, пыльных или наружных условиях. Отсутствие механической блокировки между контактными группами требует обязательного применения внешней блокировки (например, кнопочного поста с механической интерблокировкой) во избежание одновременного включения обоих контакторов, что вызовет короткое замыкание.

Преимущества

• Высокая надёжность благодаря проверенной конструкции серий ПМЛ и РТЛ от КЭАЗ
• Удобный винтовой тип подключения - позволяет быстро заменить или обслужить контакты
• Поддержка частоты 50/60 Гц - универсальное решение для различных энергосистем
• Климатическое исполнение УХЛ4 обеспечивает стабильную работу в неотапливаемых помещениях зимой
• Один комплект контактора заменяет два обычных - экономит место в шкафу

Ограничения применения

• Не предназначен для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для частотного регулирования - только для пуска/останова и реверса
• Требует внешней блокировки для предотвращения короткого замыкания при одновременном включении
• Максимальное сечение кабеля 2,5 мм2 - не подходит для больших токов, требующих 4–6 мм2
• Катушка управления только 380 В - нельзя подключать к сети 220 В без преобразователя

Примеры использования

• Реверсивный пуск станка с ЧПУ - изменение направления движения стола
• Конвейерная лента с возможностью движения вперёд и назад
• Насосная система с функцией продувки трубопровода
• Лифтовые механизмы с точной остановкой и возвратом
• Автоматизированные системы хранения и перемещения грузов

Практические советы

• Обязательно используйте кнопочный пост с механической взаимоблокировкой - даже один случай одновременного включения двух контакторов выведет устройство из строя.
• Проверьте соответствие сечения кабеля - превышение 2,5 мм2 может привести к перегреву зажимов.
• При монтаже в щите оставьте минимум 5 см свободного пространства сверху и с боков для лучшего охлаждения.
• Для длительной эксплуатации в условиях высокой влажности (УХЛ4) периодически осматривайте контакты на окисление - при необходимости очищайте спиртовой салфеткой.
• Контактор реверсивный ПМЛ-1561ДМ-16А-380AC-УХЛ4-Б - часть серии ПМЛ, поэтому запчасти и аналогичные модели легко доступны в сервисе КЭАЗ.
