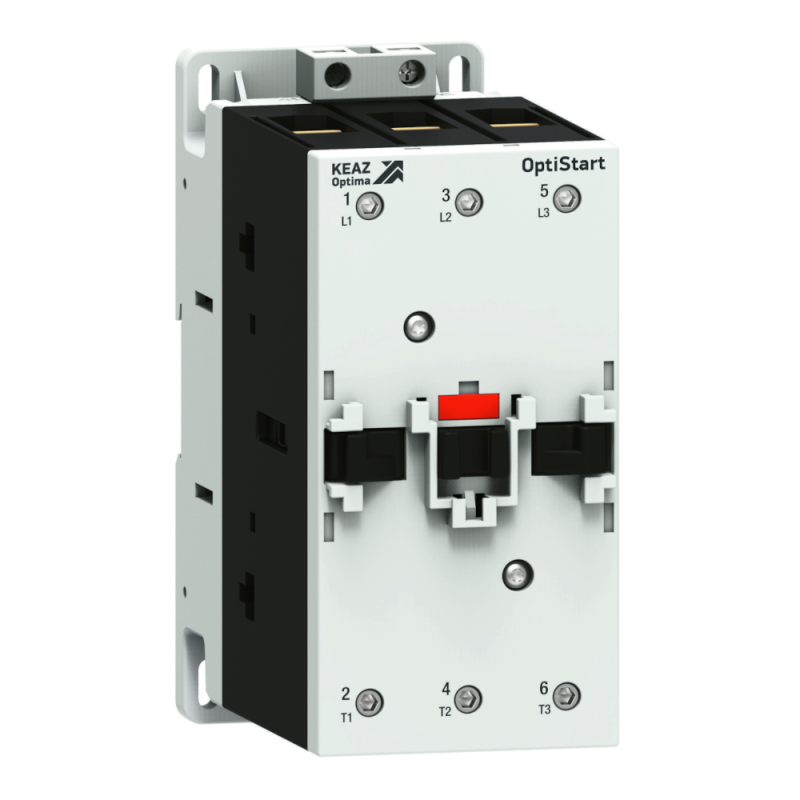

Контактор с универсальной катушкой AC/DC электронным управлением OptiStart K-AF-115-30-00-E230 | 334909 КЭАЗ

Контактор K-AF-115-30-00-E230 с катушкой AC/DC с электронным управлением от КЭАЗ предназначен для частого включения и отключения электродвигателей мощностью до 55 кВт. Благодаря электронному управлению катушкой он обеспечивает стабильную работу при колебаниях напряжения и совместим с сетями переменного и постоянного тока. Артикул 334909 подходит для монтажа на DIN-рейку в распределительных щитах промышленного оборудования.

Назначение и область применения

Контактор K-AF-115-30-00-E230 используется для коммутации силовых цепей электродвигателей, насосов, компрессоров, конвейеров и других нагрузок с высокими пусковыми токами. Он рассчитан на частые операции включения-выключения, что делает его идеальным для автоматизированных систем. Применяется в промышленных щитах, на станках, в системах вентиляции и водоснабжения.

Технические характеристики

• Номинальный ток: 115 А (при AC-3 - для двигателей)
• Номинальная мощность двигателя: 55 кВт
• Напряжение управления: 230 В (AC/DC - работает как от переменного, так и от постоянного тока)
• Количество НО силовых контактов: 3
• Способ монтажа: установка на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды
• Тип подключения: винтовые зажимы для проводов
• Исполнение: открытое - без корпуса, требует установки в закрытом шкафу

Совместимость и монтаж

K-AF-115-30-00-E230 устанавливается на стандартную DIN-рейку без дополнительных креплений. Подключение силовых проводов осуществляется через винтовые зажимы - допускаются медные жилы сечением до 50 мм2. Управление происходит по двум контактам катушки, подключаемым к сети 230 В AC или DC. Для поддержания работоспособности необходимо соблюдать полярность при использовании постоянного тока. Монтаж рекомендуется выполнять в сухих помещениях с температурой от -25C до +60C.

Безопасность и стандарты

Контактор K-AF-115-30-00-E230 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Обеспечивает безопасную коммутацию благодаря механической блокировке и надёжной изоляции. Открытый тип исполнения (IP20) требует обязательной установки в защищённом шкафу - использование вне enclosure запрещено.

Преимущества

• Универсальная катушка AC/DC - один и тот же контактор можно использовать в сетях переменного и постоянного тока без замены элементов
• Электронное управление снижает потребляемую мощность катушки и повышает устойчивость к просадкам напряжения
• Меньший нагрев по сравнению с классическими электромагнитными контакторами - увеличивает срок службы
• Поддержка работы при напряжении от 85% до 110% от номинала - устойчив к скачкам в сети
• Совместим с аксессуарами OptiStart K (блокировки, дополнительные контакты, фильтры помех)

Ограничения применения

• Не предназначен для работы во влажных, пыльных или взрывоопасных средах - степень защиты IP20 исключает открытую эксплуатацию
• Запрещена работа при напряжении ниже 85% от 230 В (менее 195 В) - возможен отказ включения
• Не подходит для управления нагрузками выше 115 А или мощностью более 55 кВт - риск сваривания контактов
• Требуется внешняя защита от перегрузок (например, тепловое реле) - сам контактор не имеет встроенной защиты

Примеры использования

• Автоматизация конвейера на пищевом заводе - включение/остановка мотора 55 кВт
• Система водоснабжения: управление насосом через PLC с выходом 230 В DC
• Вентиляция в производственном цеху - частое включение вентиляторов с высоким пусковым током
• Щит управления станком с ЧПУ - коммутирование главного привода

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и момента затяжки винтов - слабый контакт вызывает перегрев
• При использовании постоянного тока соблюдайте полярность: "+" и "-" на катушке должны быть подключены правильно
• Для длительной работы в условиях нестабильного напряжения используйте стабилизатор или источник бесперебойного питания
• Рекомендуется устанавливать дополнительные вспомогательные контакты (по заказу) для сигнализации состояния включения
• K-AF-115-30-00-E230 от КЭAZ совместим с другими изделиями серии OptiStart K - легко заменить или расширить функционал
