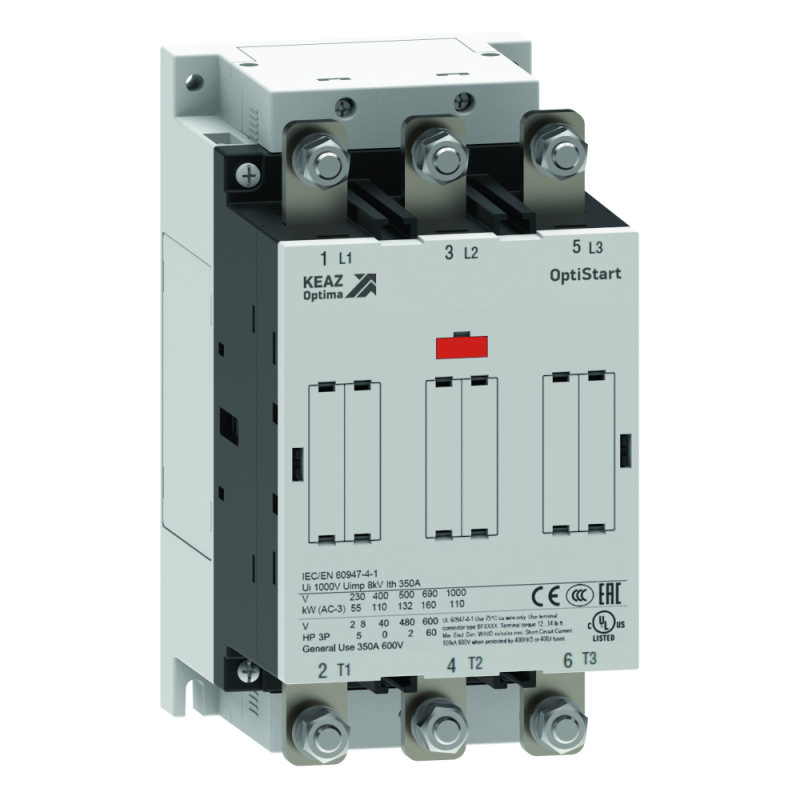

Контактор с универсальной катушкой AC/DC электронным управлением OptiStart K-AF-195-30-00-E230 | 334941 КЭАЗ

Контактор K-AF-195-30-00-E230 с катушкой AC/DC с электронным управлением от КЭАЗ предназначен для частого включения и отключения электродвигателей мощностью до 90 кВт в сетях переменного и постоянного тока. Этот контактный аппарат сочетает надежную коммутацию высоких токов с энергоэффективным электронным управлением, что делает его подходящим решением для автоматизированных производственных линий, насосных станций и конвейеров.

Назначение и область применения

K-AF-195-30-00-E230 используется для управления трёхфазными асинхронными двигателями в условиях частых пусков и остановок. Подходит для работы в промышленных установках: станках, компрессорах, вентиляционных системах, питательных устройствах. Электронное управление позволяет использовать его как в сетях переменного (AC), так и постоянного (DC) тока - это упрощает интеграцию в системы с различными источниками управления, включая PLC и микроконтроллеры.

Технические характеристики

• Номинальный ток: 195 А (по классу AC-3 - для двигателей)
• Номинальная мощность двигателя: 90 кВт
• Напряжение катушки управления: 230 В (AC/DC)
• Количество НО силовых контактов: 3
• Род тока: Переменный и постоянный (универсальная катушка)
• Степень защиты: IP00 - без внешней защиты, требуется установка в корпус или защищённую зону
• Исполнение: Открытое - доступны все элементы для подключения и обслуживания
• Способ подключения: Винтовые зажимы для силовых и управляющих цепей

Совместимость и монтаж

K-AF-195-30-00-E230 монтируется на DIN-рейку 35 мм стандартной ширины. Для подключения используются винтовые зажимы - затяжка должна выполняться моментом, указанным в руководстве производителя. Убедитесь, что провода имеют достаточное сечение для тока 195 А - рекомендовано медное сечение не менее 50 мм2. Поскольку степень защиты IP00, устройство нельзя устанавливать в открытых помещениях с риском попадания пыли, влаги или сторонних предметов - обязательно используйте распределительный щит или защитную оболочку.

Безопасность и стандарты

K-AF-195-30-00-E230 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Применяет технологию электронного управления катушки, которая снижает тепловыделение и исключает зависимость от скачков напряжения. Это повышает безопасность при длительной работе и снижает риск перегрева катушки даже при колебаниях сети +-10%. Однако из-за отсутствия защиты IP00 использование вне закрытых корпусов запрещено.

Преимущества

• Универсальная катушка AC/DC - один контактный аппарат работает как в сетях переменного, так и постоянного тока, уменьшая количество типоразмеров на складе и в проекте.
• Электронное управление обеспечивает стабильное срабатывание при низком напряжении и снижает потребляемую мощность катушки на 80–90% по сравнению с классическими электромагнитными аналогами.
• Высокая механическая износостойкость - рассчитан на более чем 1 млн операций включения/выключения.
• Поддерживается широкий набор аксессуаров от КЭАЗ: дополнительные контакты, блокировки, фильтры помех, термореле - позволяют гибко адаптировать устройство под задачу.

Ограничения применения

• Не предназначена для работы во взрывоопасных средах - отсутствуют сертификаты Ex.
• IP00 не допускает установку в сырых, пыльных или агрессивных средах без дополнительной защиты.
• Не подходит для управления нагрузками выше 195 А - превышение тока вызывает сваривание контактов и выход из строя.
• Электронная катушка чувствительна к импульсным помехам - при наличии сильных радиопомех рекомендуется применять фильтры входного сигнала.

Примеры использования

• Автоматизация конвейера на пищевом заводе - частый пуск/останов, необходима совместимость с 230 В постоянного тока от контроллера.
• Насосная станция водоснабжения - управление двигателем 90 кВт через PLC с выходом 230 В AC.
• Циркулярная пилорама - требует надёжного контактора с высокой механической долговечностью и минимальным нагревом.

Практические советы

• При замене старого контактора проверьте соответствие номинального тока - K-AF-195-30-00-E230 можно использовать вместо аналогов на 180–200 А, но не ниже.
• Обязательно используйте предохранители типа gG или aM на 250–315 А перед контактором для защиты от короткого замыкания.
• Для снижения уровня электромагнитных помех подключите RC-фильтр параллельно катушке управления - особенно важно при использовании рядом с чувствительной аппаратурой.
• При монтаже соблюдайте минимальные зазоры между контактами и другими токоведущими частями - согласно требованиям безопасности, не менее 10 мм.
• K-AF-195-30-00-E230 от КЭAZ имеет цветовую маркировку - белый корпус с чёрными кнопками - легко отличить от других моделей в щите.
