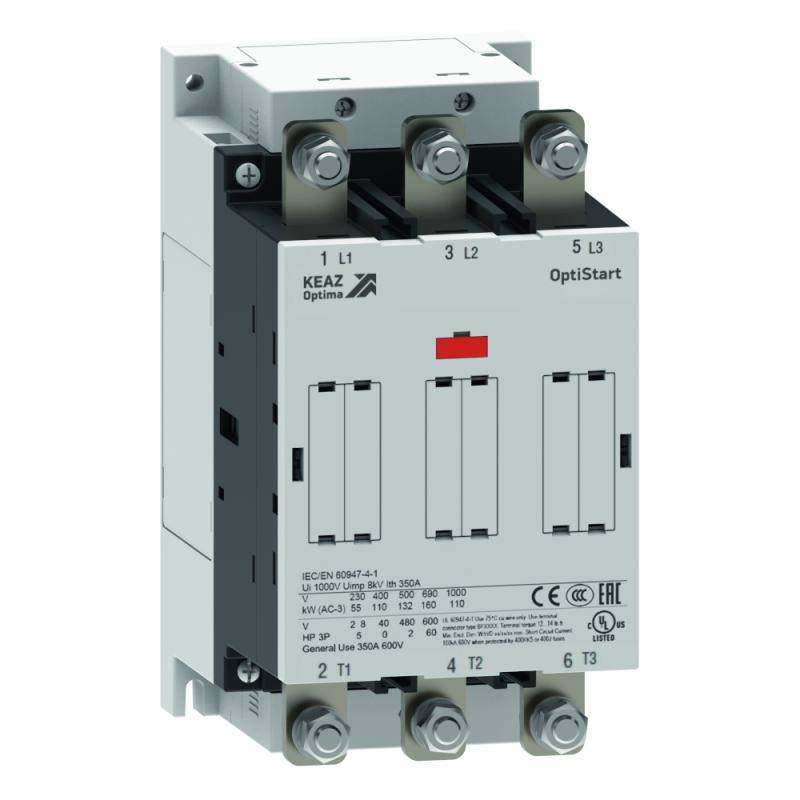

Контактор с универсальной катушкой AC/DC электронным управлением OptiStart K-AF-230-30-00-E230 | 334949 КЭАЗ

Контактор K-AF-230-30-00-E230 с катушкой AC/DC с электронным управлением от КЭАЗ предназначен для частого включения и отключения электродвигателей мощностью до 110 кВт. Благодаря электронному управлению катушкой он обеспечивает стабильную работу при переменном и постоянном напряжении, что делает его удобным решением для сложных систем автоматизации.

Назначение и область применения

Контактор K-AF-230-30-00-E230 используется для коммутации силовых цепей переменного и постоянного тока. Он подходит для управления асинхронными двигателями в промышленных установках: насосах, вентиляторах, конвейерах, компрессорах и других устройствах с высокими пусковыми токами. Применяется в системах автоматического управления, где требуется надёжное и долговечное включение/выключение нагрузки.

Технические характеристики

• Номинальный ток: 230 А (по классу AC-3 - для двигателей); до 350 А (AC-1 - для активной нагрузки)
• Напряжение питания катушки управления: 230 В (переменный или постоянный ток - AC/DC)
• Количество нормально открытых силовых контактов: 3
• Номинальная мощность контролируемого электродвигателя: 110 кВт
• Способ подключения силовой цепи: винтовые зажимы
• Способ монтажа: винтовое крепление на DIN-рейку или плоскую поверхность
• Степень защиты: IP00 - без внешней защиты, работает только в закрытых щитах
• Исполнение: открытое - все детали доступны для осмотра и обслуживания

Совместимость и монтаж

K-AF-230-30-00-E230 устанавливается на DIN-рейку типа TS35 или крепится болтами к панели. Подключение силовых проводов осуществляется через винтовые зажимы - допускаются медные жилы сечением до 95 мм2. Управляющая катушка совместима с сетями 230 В AC и 230 В DC, что исключает необходимость замены контактора при изменении типа питания системы управления. Для подключения вспомогательных цепей предусмотрены свободные клеммы. Монтаж требует соблюдения минимальных зазоров между контактами и другими элементами из-за отсутствия корпусной защиты (IP00).

Безопасность и стандарты

Контактор K-AF-230-30-00-E230 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Обеспечивает безопасное отключение при перегрузках и коротких замыканиях за счёт механической прочности и гарантированного разрыва контактов. Электронная система управления снижает риск залипания контактов при колебаниях напряжения.

Преимущества

• Универсальная катушка AC/DC - один и тот же контактор можно использовать в системах с переменным и постоянным током управления
• Электронное управление - снижает энергопотребление катушки, уменьшает нагрев и повышает срок службы
• Высокая коммутационная способность - выдерживает до 1 млн операций в условиях AC-3
• Модульная конструкция - легко расширяемый функционал с помощью дополнительных аксессуаров (блокировки, вспомогательные контакты, фильтры помех)
• Чёткий визуальный индикатор положения контактов - позволяет быстро определить состояние прибора

Ограничения применения

• Не предназначен для работы вне закрытых шкафов - степень защиты IP00 требует обязательной установки в герметичный или защищённый корпус
• Не рекомендован для сред с высокой запылённостью, влажностью или агрессивными газами - отсутствие защиты увеличивает риск выхода из строя
• Не подходит для частого включения/отключения сверхтяжёлых нагрузок выше 110 кВт - возможен преждевременный износ контактов
• Требует точного соблюдения момента затяжки винтов - перетяжка может повредить клеммы, недотяжка - вызвать нагрев и окисление

Примеры использования

• Автоматизация конвейерной линии на пищевом заводе - управление двигателями 75–110 кВт
• Система принудительной вентиляции в промышленном цеху - включение/отключение больших вентиляторов
• Гидравлическая станция с насосами - частое переключение режимов работы
• Объекты с двойным источником питания (AC + DC) - возможность использовать один тип контактора в обоих контурах

Практические советы

• При использовании в системах с нестабильным питанием проверьте уровень напряжения на катушке - даже незначительные просадки ниже 85% от 230 В могут вызывать отказы включения
• Для продления срока службы регулярно проверяйте состояние винтовых зажимов - особенно после первых 100–200 циклов работы
• Если нужна защита от пыли и влаги - используйте K-AF-230-30-00-E230 внутри шкафа с уровнем защиты IP54 или выше
• При замене старого контактора убедитесь, что новый имеет аналогичный посадочный размер и шаг крепления - модель K-AF-230-30-00-E230 совместима с большинством стандартных креплений КЭАЗ
• Для сложных систем автоматизации рассмотрите использование дополнительных вспомогательных контактов - они позволяют передавать сигнал состояния в PLC
