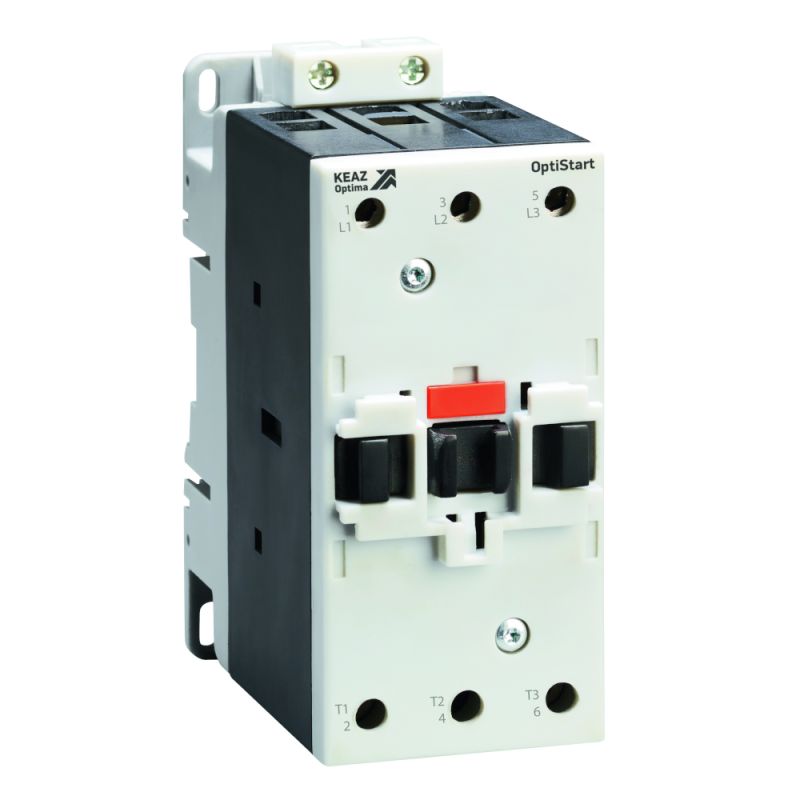

Контактор с универсальной катушкой AC/DC электронным управлением OptiStart K-AF-50-30-00-E024 | 334958 КЭАЗ

Контактор K-AF-50-30-00-E024 с катушкой AC/DC с электронным управлением - это надёжное устройство для коммутации силовых цепей переменного и постоянного тока, предназначенное для управления электродвигателями мощностью до 22 кВт. Бренд КЭАЗ и артикул 334958 указывают на серию OptiStart K-AF, созданную для современных промышленных систем с повышенными требованиями к энергоэффективности и гибкости.

Назначение и область применения

Контактор K-AF-50-30-00-E024 используется для включения и отключения электродвигателей, нагревательных элементов, компрессоров и других нагрузок, работающих от трёхфазной сети. Подходит для автоматических систем управления на заводах, в конвейерах, насосных станциях, вентиляционных установках и другом оборудовании, где требуется частое включение/выключение.

Технические характеристики

• Номинальный ток: 50 А - способен выдерживать длительную работу при такой нагрузке без перегрева.
• Род тока: Переменный и постоянный (AC/DC) - работает как в сетях 220–400 В переменного тока, так и в цепях постоянного напряжения.
• Напряжение питания катушки: 24…60 В - совместим с большинством промышленных контроллеров, PLC и систем управления с этим диапазоном.
• Количество НО контактов: 3 - три нормально открытых силовых контакта для коммутации трёх фаз.
• Мощность двигателя: 22 кВт - рассчитан на запуск и управление асинхронными двигателями этой мощности по классу AC-3.
• Способ монтажа: На DIN-рейку - устанавливается стандартно в распределительных щитах без дополнительных креплений.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и от предметов более 12 мм, но не герметичен.
• Исполнение: Открытое - корпус не имеет внешней оболочки, требует установки внутри закрытого шкафа.
• Подключение силовой цепи: Винтовые зажимы - надёжное механическое соединение проводов с моментом затяжки, регламентированным производителем.

Совместимость и монтаж

Контактор K-AF-50-30-00-E024 совместим с любыми DIN-рейками типа TS35/7,5 и TS35/15. Установка занимает менее минуты: просто защёлкните устройство на рейке. Для подключения используйте провода сечением 0,5–25 мм2 - они должны плотно входить в винтовые зажимы. Обязательно проверьте правильность подключения катушки: напряжение 24–60 В AC/DC подаётся на выводы A1/A2, расположенные сверху устройства. Монтаж допускается только в сухих помещениях, защищённых от пыли и брызг воды.

Безопасность и стандарты

Контактор K-AF-50-30-00-E024 соответствует международным стандартам IEC 60947-4-1 и ГОСТ Р 50030.4.1. Сертифицирован для работы в промышленных условиях. Электронная система управления обеспечивает мягкое включение и снижает риск дугового замыкания, что повышает безопасность обслуживания. Не предназначен для использования во взрывоопасных средах.

Преимущества

• Универсальная катушка AC/DC: Не требует замены при переходе с переменного на постоянный ток управления - экономит время и запчасти.
• Электронное управление: Снижает потребляемую мощность катушки на 90% по сравнению с классическими магнитными контактами, уменьшает нагрев и продлевает срок службы.
• Высокая износостойкость: Рассчитан на 1 млн операций включения/отключения - идеален для систем с частыми циклами.
• Широкий диапазон напряжения: Работает стабильно даже при колебаниях напряжения в пределах 24–60 В - устойчив к перепадам в сложных сетях.

Ограничения применения

• Не подходит для установки на открытом воздухе или в сырых помещениях - степень защиты IP20 не обеспечивает защиту от влаги.
• Запрещено использовать в средах с высоким содержанием металлической пыли, масла или химически активных веществ - может вызвать коррозию контактов.
• Не предназначен для коммутации токов выше 50 А - превышение нагрузки приведёт к выходу из строя.
• Требуется соблюдение минимального расстояния между соседними контактными аппаратами - не менее 10 мм - для теплоотвода.

Примеры использования

• Управление насосом в системе водоснабжения с частотным преобразователем.
• Включение конвейерной ленты в пищевой промышленности через PLC с выходом 24 В DC.
• Коммутация печи сопротивления в термической камере при работе от сети 48 В постоянного тока.
• Автоматическое отключение оборудования при аварии по сигналу от системы безопасности.

Практические советы

• При использовании с PLC убедитесь, что выходной ток контроллера достаточен для возбуждения катушки - типичный ток потребления около 15 мА.
• Для увеличения срока службы рекомендуется устанавливать вольтодобавочные резисторы или RC-цепи при коммутации индуктивных нагрузок.
• Проверяйте затяжку винтов после первых 10–20 включений - провода могут немного осесть.
• Если нужна сигнализация состояния - можно дополнительно установить вспомогательный контакт (например, K-AF-AXX) - он совместим с данной моделью.
• Не путайте с контактами классического типа - этот контактор K-AF-50-30-00-E024 не требует постоянного тока для удержания, поэтому экономит энергию даже при долгом включенном состоянии.
