Контрольные реле 3-фазы, пониженное/повышенное напряжение, настраиваемые диапазоны, обрыв/чередование/асимметрия фаз, ширина – 36мм, 1CO 6A - 703184002022 FINDER 70.31.8.400.2022

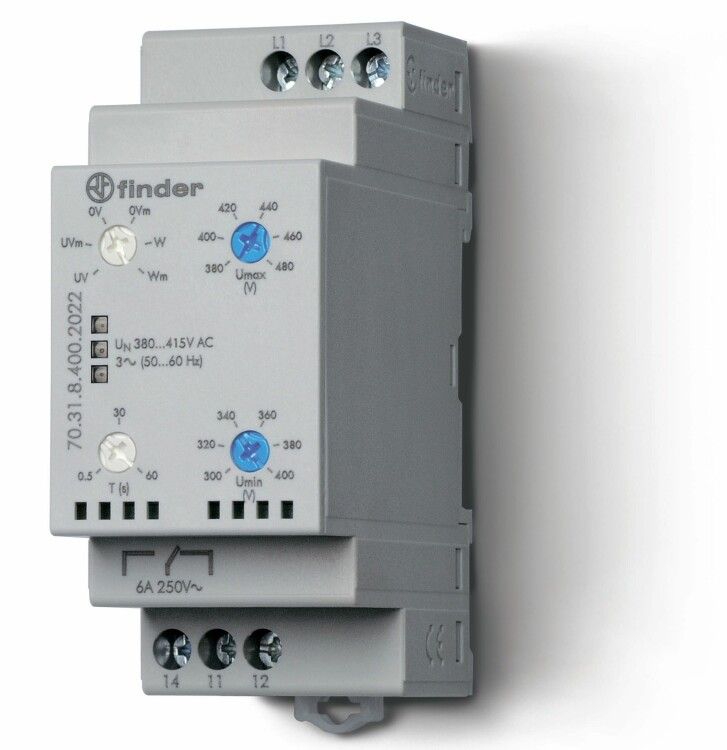

Реле контрольное Finder 70.31.8.400.2022 предназначено для защиты трёхфазных электрических цепей от аварийных режимов - пониженного и повышенного напряжения, обрыва фазы и неверного чередования фаз. Модульная конструкция шириной 35 мм позволяет установить устройство на DIN-рейку, а настраиваемые пороги делают его универсальным для различных промышленных систем.

Назначение и область применения

Реле контрольное Finder 70.31.8.400.2022 контролирует качество трёхфазного напряжения и отключает нагрузку при возникновении опасных условий: снижении или повышении напряжения за пределы допустимых значений, обрыве одной из фаз или изменении порядка чередования фаз. Устройство применяется для защиты двигателей, насосов, компрессоров, конвейеров и другого оборудования, чувствительного к качеству электроэнергии. Подходит для установки в распределительных щитах промышленных объектов, ЖКХ, логистических комплексов и производственных линий.

Технические характеристики

• Номинальное напряжение питания: 400 В AC
• Коммутируемый ток: 6 А (1CO - один нормально открытый контакт)
• Диапазоны измерения напряжения: 300–400 В и 380–480 В (выбор через перемычку)
• Порог срабатывания: 300–480 В (в зависимости от выбранного диапазона)
• Время задержки отключения: регулируемое от 0,5 до 60 секунд
• Гистерезис: есть - предотвращает частые переключения при колебаниях напряжения
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Способ подключения: винтовые зажимы
• Материал корпуса: термостойкий пластик
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C и относительной влажности до 95%
• Соответствие стандарту: EN 61810-3

Совместимость и монтаж

Реле контрольное Finder 70.31.8.400.2022 имеет модульную форму шириной 35 мм и устанавливается на стандартную DIN-рейку. Для подключения используются винтовые клеммы - провода зачищаются на 6–8 мм и затягиваются усилием 0,5 Нм. Контакт 1CO коммутирует нагрузку до 6 А, что достаточно для управления катушками контакторов или маломощными потребителями. Прямое управление мощным оборудованием (например, двигателями) требует внешнего контактора. Устройство не имеет встроенной кнопки сброса - восстановление после срабатывания происходит автоматически при нормализации параметров сети.

Безопасность и стандарты

Реле соответствует европейскому стандарту EN 61810-3, который гарантирует надёжность и безопасность механических элементов реле. Класс защиты IP20 исключает случайное прикосновение к токоведущим частям, но не обеспечивает защиту от пыли и влаги - поэтому устройство следует устанавливать внутри закрытых щитов. Климатическое исполнение УХЛ4 позволяет применять реле в помещениях с умеренным климатом, включая неотапливаемые зоны при соблюдении температурного режима.

Преимущества

• Настройка двух диапазонов напряжения (300–400 В / 380–480 В) - удобно для разных типов сетей (380 В, 400 В, 415 В)
• Регулируемая задержка отключения (0,5–60 с) - предотвращает ложные срабатывания при кратковременных скачках
• Встроенная функция гистерезиса - снижает количество циклов включения/отключения при нестабильном напряжении
• Объединённый контроль четырёх параметров (понижение, повышение, обрыв, чередование) в одном устройстве
• Модульная форма - легко заменить или добавить в существующую систему защиты

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах - IP20 не обеспечивает герметичность
• Не поддерживает прямое управление нагрузками выше 6 А - требуется использование контактора
• Не имеет индикации состояния - нельзя определить причину срабатывания без внешней диагностики
• Требуется правильный выбор диапазона напряжения перед первым запуском - неправильно установленная перемычка приведёт к некорректной работе
• Не рассчитано на работу при напряжении ниже 300 В или выше 480 В - возможны отказы или повреждение

Примеры использования

• Защита асинхронного двигателя на конвейере - отключение при обрыве фазы или просадке напряжения
• Контроль качества питания вентиляционной системы в холодильном складе - предотвращение перегрева из-за недостаточного напряжения
• Автоматическое отключение насосной станции при изменении чередования фаз - защита от обратного вращения рабочего колеса
• Интеграция в щит управления станком ЧПУ - обеспечение стабильного питания электроники

Практические советы

• Перед установкой проверьте, какой диапазон напряжения используется в вашей сети - 380 В или 400 В - и выставьте перемычку соответственно
• Для сетей с частыми кратковременными просадками (более 2–3 раз в час) установите задержку отключения не менее 5–10 секунд
• Подключайте нагрузку через контактор, если ток больше 6 А - даже если он кажется “небольшим”
• Не используйте реле вне закрытого щита - даже капли воды или пыль могут вызвать пробой из-за IP20
• После срабатывания реле не включайте оборудование сразу - проверьте причины отключения (обрыв, перенапряжение, чередование)
• При замене аналога - убедитесь, что новый экземпляр (Finder 70.31.8.400.2022) имеет ту же коммутационную способность и диапазоны
