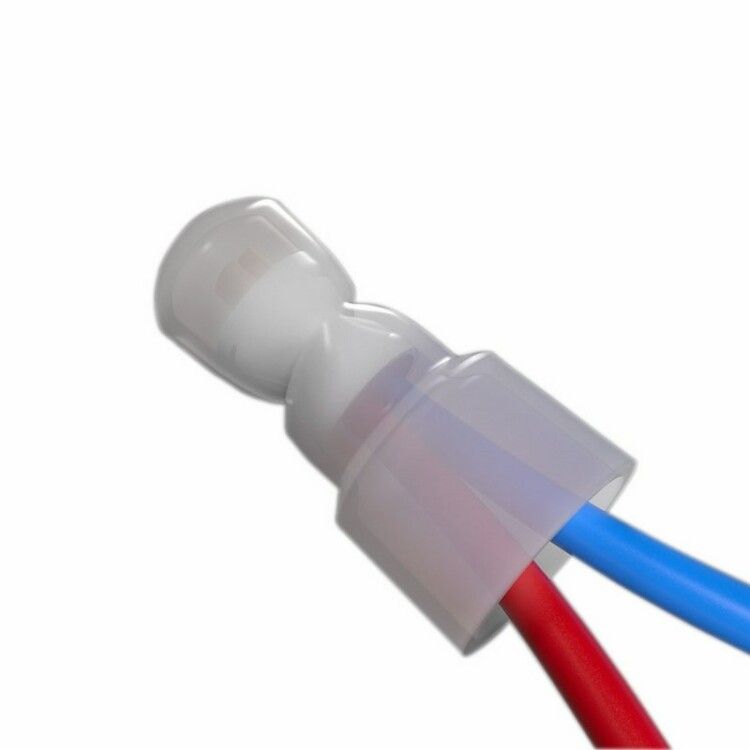

Концевая изолированная заглушка КИЗ-7, 5,5 мм (8,0-10,0 ) | 08-0705 REXANT MEET

Концевая изолированная заглушка КИЗ-7, диаметр 5,5 мм, сечение 8,0–10,0 мм2 от REXANT предназначена для изоляции и герметизации оконцованных пучков проводов. Простая, надёжная и не требует дополнительных комплектующих - идеально подходит для монтажа в распределительных щитах, пультах управления и силовых цепях.

Назначение и область применения

Концевая изолированная заглушка КИЗ-7 используется для защиты оконцованных многожильных проводов после обжима. Она исключает случайный контакт токоведущих частей с металлическими элементами, корпусами оборудования или друг с другом. Подходит для установки в электрошкафах, на станках, конвейерах, системах автоматизации и других местах, где требуется безопасная изоляция конца кабеля без использования разъёмов или клемм.

Технические характеристики

• Диаметр проводника: 5,5 мм - внутренний размер латунной трубки, соответствует суммарному сечению пучка
• Сечение жил (суммарное): 8–10 мм2 - допустимый диапазон для одного пучка
• Номинальное напряжение: 600 В - работает в сетях до 600 В переменного/постоянного тока
• Рабочая температура: –40…+105 C - выдерживает экстремальные условия, включая холодные помещения и нагреваемые зоны
• Материал корпуса: нейлон 6.6 - прочный, термостойкий, безгалогенный
• Материал контакта: латунь с лужением - улучшенная проводимость, антикоррозийная защита
• Цвет: белый - обеспечивает хорошую видимость при осмотре
• Количество контактов: 1 - одна заглушка на один пучок
• Тип изделия: концевая изолированная заглушка - не является разъёмом, служит для фиксации и изоляции

Совместимость и монтаж

Концевая изолированная заглушка КИЗ-7 монтируется на заранее зачищенные и скрученные жилы. После надевания на пучок до упора она обжимается пресс-клещами. Совместима с клещами HT-301 H, HT-301 N, HT-301 W. Обжим должен быть равномерным - проверьте, чтобы латунная трубка полностью деформировалась вокруг проводов, а корпус не треснул. Устройство не рассчитано на повторное использование: после обжима демонтировать его невозможно без повреждения.

Безопасность и стандарты

Корпус выполнен из нейлона 6.6 без галогенов - при возгорании не выделяет токсичных паров. Номинальное напряжение 600 В соответствует требованиям безопасности для промышленного оборудования. Луженая латунная трубка снижает риск окисления и увеличивает срок службы соединения. Соответствует общепринятым нормам для изолированных концевиков в соответствии с IEC 60947-5-1 и DIN 46228.

Преимущества

• Полупрозрачный корпус позволяет визуально контролировать глубину входа проводов и качество обжима
• Луженая латунная трубка обеспечивает долговечное и низкоомное соединение
• Устойчивость к широкому диапазону температур - подходит для суровых условий эксплуатации
• Не требует дополнительной изоляции (термоусадки, изоленты) - всё в одном изделии
• Минимизация ошибок монтажа благодаря четкой форме и визуальному контролю

Ограничения применения

• Подходит только для пучков с суммарным сечением 8–10 мм2 - меньшие или большие жилы не будут плотно фиксироваться
• Не применяется для одиночных проводов - предназначен исключительно для многожильных пучков
• Нельзя использовать в условиях постоянного механического воздействия или вибраций без дополнительной фиксации
• Не рекомендовано применение в средах с высокой химической агрессивностью - нейлон не устойчив к растворителям и маслам
• После обжима не подлежит ремонту или переиспользованию

Примеры использования

• Изолирование концов группового кабеля в распределительном щите перед подключением к автомату
• Защита выходящих проводов от частотного преобразователя
• Финишная изоляция пучка проводов в пульте управления станком
• Обеспечение безопасности при замене модулей в системах АСУ ТП
• Использование в мобильных машинах (тракторы, комбайны) - устойчивость к перепадам температур

Практические советы

• Перед монтажом обязательно зачистите жилы на нужную длину - не более 10 мм, чтобы они вошли в трубку до упора
• Собирайте пучок плотно, без торчащих проводов - это гарантирует равномерный обжим
• Используйте только совместимые пресс-клещи: HT-301 H/N/W - другие инструменты могут повредить заглушку
• Проверяйте цвет корпуса после обжима: он не должен быть потрескан или помят - признак плохого качества соединения
• Храните заглушки в сухом месте - хотя материал устойчив к влаге, длительное воздействие воды может снизить адгезию
• Для крупных проектов закупайте запас - КИЗ-7 от REXANT имеет ограниченный срок годности при хранении в открытой упаковке
