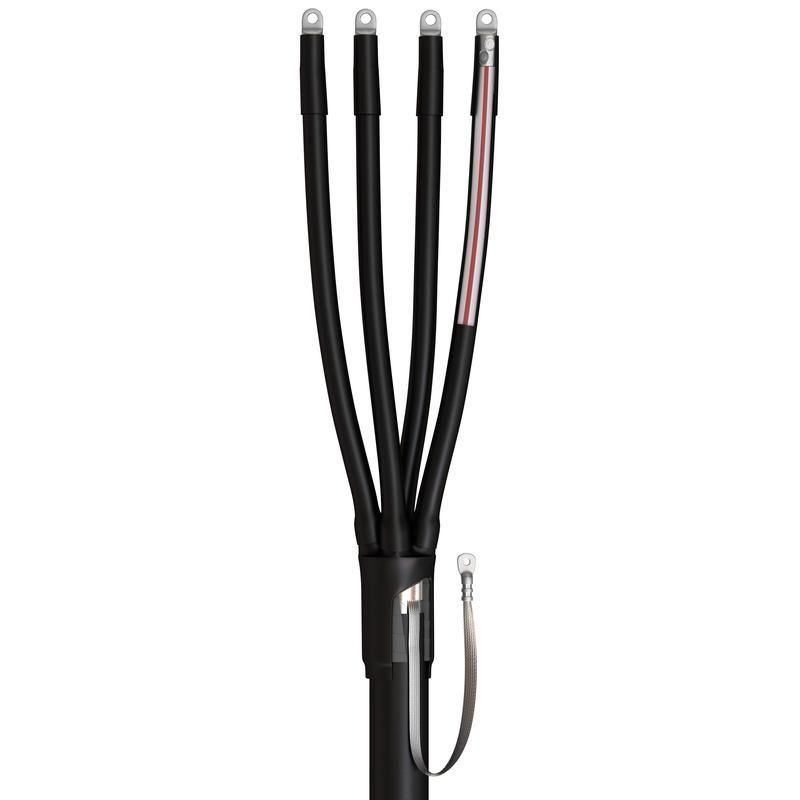

Концевая кабельная муфта для кабелей с пластмассовой изоляцией до 1кВ 4ПКТп-1-300/400 (Б) - 88739 КВТ

Муфта кабельная концевая 4ПКТп-1-300/400 (Б) до 1 кВ от компании КВТ предназначена для надежного оконцевания четырехжильных силовых кабелей сечением 300–400 мм2 на напряжение до 1 кВ. Конструкция выполнена из термоусаживающегося полимера с герметизирующим клеем, что обеспечивает долговечную защиту от внешних воздействий - идеально подходит для наружной и внутри помещений установки.

Назначение и область применения

Муфта кабельная концевая 4ПКТп-1-300/400 (Б) до 1 кВ применяется для завершения кабельных линий - то есть создания безопасного и герметичного перехода от кабеля к оборудованию: распределительному щиту, трансформатору, двигателю или другому устройству. Подходит для кабелей как с броней, так и без неё. Особенно актуальна там, где требуется высокая степень защиты от влаги, пыли и механических повреждений - например, на открытых площадках, в каналах, колодцах или в помещениях с повышенной влажностью.

Технические характеристики

• Тип изделия: концевая муфта
• Количество жил: 4
• Напряжение: до 1 кВ
• Сечение кабеля: 300–400 мм2
• Тип исполнения: термоусаживаемая
• Материал: галоген-free полимер (не содержит хлора, фтора и других галогенов)
• Герметизация: за счет термоплавкого клея, равномерно нанесенного на внутренние поверхности перчаток и манжет
• Заземление: непаянная система с роликовой пружиной постоянного давления (для кабелей с броней)
• Стандарт: соответствие ГОСТ 34839-2022, выпуск по ТУ 3599-006-97284872-2006
• Устойчивость: к УФ-излучению, температурным перепадам, влаге и агрессивной среде

Совместимость и монтаж

Муфта 4ПКТп-1-300/400 (Б) до 1 кВ совместима с широким спектром кабелей: АВБбШв, АПвБбШв, АВВГ, ПвВГ, NYM, NYY, РПГ, РБВ и другими с аналогичными параметрами. Она работает как с медными, так и с алюминиевыми жилами.

Монтаж выполняется методом термоусадки: нагревается пропановой горелкой ПГ (КВТ). После нагрева все элементы плотно облегают кабель, образуя единый герметичный узел. Для кабелей с металлической броней обязательна установка системы заземления через роликовую пружину; при этом рекомендовано дополнять базовый комплект специальным «Комплектом заземления КМПБ». Также возможна установка как опрессовочных, так и болтовых наконечников - выбор зависит от типа подключения оборудования.

Безопасность и стандарты

Муфта 4ПКТп-1-300/400 (Б) до 1 кВ изготовлена согласно требованиям ГОСТ 34839-2022 и сертифицирована по собственным техническим условиям производителя. Полимерные материалы не содержат галогенов - значит, при возгорании не выделяют токсичных паров. Это важно для закрытых помещений и мест массового скопления людей. Прочностные показатели обеспечивают работу при температурах от –50C до +90C.

Преимущества

• Высокая герметичность благодаря термоплавкому клею - исключает попадание влаги даже при длительном контакте с водой
• Универсальный комплект - один тип муфты подходит для кабелей с броней и без, для внутреннего и наружного монтажа
• Не требует пайки - заземление реализуется механически, снижает риск ошибок при сборке
• Устойчивость к UV-излучению - не трескается и не стареет под прямыми солнечными лучами
• Поддерживает два типа наконечников - удобство адаптации под существующую аппаратуру
• Произведено в России по современной технологии - качество контролируется на всех этапах

Ограничения применения

• Не кабели с сечением менее 300 мм2 или более 400 мм2 - использование вне указанного диапазона нарушает герметичность и прочность
• Требует наличия профессионального инструмента: пропановой горелки и набора для снятия головок болтовых наконечников
• Не предназначен для работы при напряжении выше 1 кВ - применение на более высоких уровнях недопустимо
• Для кабелей с броней обязательно использование дополнительного комплекта заземления КМПБ - без него невозможно гарантировать надежное заземление
• Не следует использовать в условиях постоянного погружения в воду - хотя IP-защита высока, она не заменяет полностью герметичную камеру

Примеры использования

• Оконцовка кабеля АВБбШв 3×300+1×185 перед входом в распределительный шкаф на улице
• Подключение кабеля NYM 4×300 к частному трансформатору в цеху
• Завершение линии питания насосной станции с кабелем ПвБбШв
• Обустройство выхода кабеля из -канала в кабельную камеры

Практические советы

• Перед монтажом проверьте точное сечение кабеля - отклонение +-10% уже влияет на плотность посадки
• При работе с бронированным кабелем всегда используйте «Комплект заземления КМПБ» - он гарантирует надежный контакт с бронелентами
• Нагревайте муфту равномерно, начиная с центральной части, чтобы избежать образования воздушных пузырей
• Не используйте обычную бытовую горелку - нужна именно пропановая ПГ (КВТ): она даёт контрольируемый поток тепла
• Проверяйте целостность термоусаживаемых элементов до начала работ - микроскопические трещины могут стать причиной протечки
• Храните муфту в сухом месте, избегая прямого света - даже устойчивые к УФ материалы лучше сохранить в оригинальной упаковке
