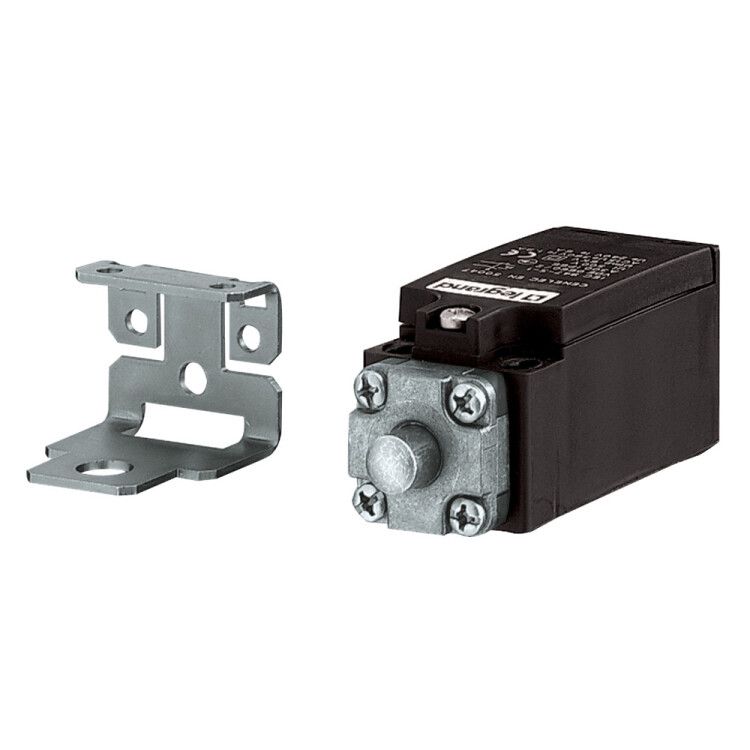

Выключатель концевой для Atlantic 6A 250В 1 контакт НО + НЗ - 036313 Legrand

Выключатель концевой Legrand Euro 36313 предназначен для фиксации положения механизмов в автоматических системах - например, когда деталь достигает крайнего положения на конвейере или дверца оборудования полностью открыта/закрыта. Устройство имеет один нормально открытый контакт и работает при напряжении до 240 В, что делает его надёжным решением для слаботочных цепей управления.

Назначение и область применения

Выключатель концевой Legrand Euro 36313 используется для сигнализации достижения механическим элементом предельного положения. Он активируется при физическом воздействии - например, когда рычаг или шток выключателя нажимается деталью, движущейся вдоль линии. Применяется в системах автоматизации: станках, конвейерах, лифтах, дверях шкафов, упаковочном оборудовании. Подходит для контроля работы исполнительных устройств в цепях управления, где требуется точная фиксация границ движения.

Технические характеристики

• Номинальное напряжение: 240 В - допустимо использование в сетях переменного тока до этого значения;
• Номинальный ток: 3 А - максимальный ток, который может коммутировать контакт без перегрева и повреждения;
• Количество контактов: 1 нормально открытый (НО);
• Количество нормально закрытых (НЗ) контактов: 0 - в отличие от названия, данный экземпляр не содержит замыкающего контакта;
• Тип крепления: монтаж на винты - устройство фиксируется болтами к поверхности, не требует панели с отверстием;
• Материал корпуса: пластик - устойчив к химическим воздействиям, не проводит ток;
• Цвет корпуса: чёрный; цвет кнопки: белый - обеспечивает контрастность и удобство визуального определения состояния;
• Количество полюсов: 1 - управляет одной электрической цепью;
• Исполнение: кнопка с размыкающим контактом - при нажатии контакт размыкается, при освобождении - возвращается в исходное состояние за счёт пружины.

Совместимость и монтаж

Выключатель Legrand Euro 36313 монтируется с помощью винтов - необходимо просверлить два отверстия под крепёж, совпадающие с расположением крепёжных отверстий на корпусе устройства. Кабель подводится к клеммам снизу или сбоку - в зависимости от направления прокладки провода. Для надёжной работы важно, чтобы усилие нажатия на кнопку было направлено параллельно её оси, иначе возможен износ механизма. Максимальный момент затяжки винтов - не более 0,5 Нм, чтобы не деформировать корпус.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов на электрооборудование для слаботочных цепей. Хотя явного указания IP-класса в характеристиках нет, пластиковый корпус обеспечивает базовую защиту от внешних воздействий. Не предназначено для установки во взрывоопасных зонах или средах с высокой запылённостью без дополнительной защиты.

Преимущества

• Простая и проверенная конструкция - минимум подвижных частей, долгий срок службы;
• Надёжный контакт - серебросодержащие материалы обеспечивают стабильную коммутацию даже при малых токах;
• Легкий монтаж - не требует специальных инструментов, подходит для быстрого обслуживания;
• Яркая цветовая маркировка - белая кнопка легко заметна на чёрном фоне, снижает риск ошибок при обслуживании.

Ограничения применения

• Не подходит для нагрузок выше 3 А - превышение тока вызывает свечение контактов и выход из строя;
• Работает только с одним НО-контактом - если нужен одновременный сигнал “открыто” и “закрыто”, следует выбрать другую модель;
• Не рассчитан на частые циклы (>1000 в час) - при интенсивном использовании рекомендуется периодическая проверка контактов;
• Отсутствие герметичности - не применяется в условиях повышенной влажности, пыли или агрессивных сред без кожуха.

Примеры использования

• Фиксация положения двери станка - при закрытии двери кнопка нажимается, и система получает сигнал, что можно запустить цикл;
• Остановка конвейера при достижении грузом конечной точки - выключатель размыкает цепь управления;
• Контроль открытия люка сервисного доступа - сигнал “дверь открыта” передаётся на пульт оператора;
• Определение наличия заготовки в зоне обработки - при попадании детали она давит на шток, замыкая цепь.

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 3 А - используйте реле, если ток выше;
• При монтаже убедитесь, что кнопка не задевает другие детали - это может вызвать самопроизвольное срабатывание;
• Для длительной эксплуатации в вибрационных условиях закрепите кабель хомутиком, чтобы избежать обрыва внутри корпуса;
• Если в проекте указано наличие НЗ-контакта, но вы выбрали Legrand Euro 36313 - учтите, что он не поддерживает эту функцию, и найдите аналог с двумя контактами;
• Этот выключатель часто используют как часть системы безопасности - регулярно проверяйте его работу вручную, особенно после аварийных остановок.
