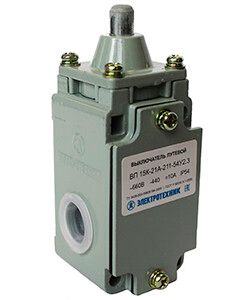

Выключатель путевой ВП 15К-21А-211-54 У2.3, толкатель, полумгновенный, IP54 - ET506037 Электротехник

Выключатель путевой ВП 15К-21А-211-54 У2.3 - это надёжный концевой выключатель с толкателем и степенью защиты IP54, предназначенный для фиксации положений механизмов в условиях запылённой среды. Бренд Электротехник обеспечивает соответствие требованиям промышленного оборудования, а артикул et506037 позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Выключатель путевой ВП 15К-21А-211-54 У2.3 используется для автоматического отключения или изменения состояния цепи при достижении механизmom определённого положения. Подходит для установки на станках, конвейерах, лифтах, шлюзах и других устройствах, где требуется контроль перемещения деталей или узлов. Применяется в системах, требующих безопасного завершения цикла - например, для остановки движения при достижении крайнего положения.

Технические характеристики

• Номинальное напряжение: 660 В - работает в сетях переменного и постоянного тока до этого значения.
• Номинальный ток: 10 А - способен коммутировать нагрузки до 10 ампер без перегрева.
• Тип управления: толкатель купольный - механический контакт через выпуклый рычаг, устойчив к боковым усилиям.
• Тип переключения: полумгновенный - контакт замыкается/размыкается сразу после преодоления порогового хода, без задержки.
• Контакты: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО) - обеспечивают гибкую логику управления.
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон.
• Материал корпуса: металл - прочная конструкция, устойчивая к ударным нагрузкам и коррозии в промышленной среде.
• Рабочая температура: от –40 C до +50 C - допускает эксплуатацию в холодных ангарах и жарких цехах.
• Габариты: 40×44×106 мм - компактный размер для установки в ограниченном пространстве.
• Способ подключения: кабельный ввод PG - позволяет использовать стандартные кабели с диаметром изоляции, совместимые с резьбой PG.

Совместимость и монтаж

Выключатель путевой ВП 15К-21А-211-54 У2.3 монтируется на винты - крепление осуществляется через два отверстия в основании корпуса. Для правильной установки необходимо соблюдать расстояние между точками крепления, соответствующее габаритам устройства. Кабельный ввод PG рассчитан на провода с внешним диаметром 5–9 мм; перед подключением проверьте совместимость с вашим кабелем. Монтаж рекомендуется выполнять так, чтобы толкатель был направлен перпендикулярно движущемуся элементу - это исключит боковые нагрузки и продлит срок службы.

Безопасность и стандарты

Выключатель путевой ВП 15К-21А-211-54 У2.3 подходит для функций безопасности - то есть может использоваться в цепях аварийной остановки, зонах доступа и других системах, где отказ выключателя недопустим. Соответствует требованиям ГОСТ Р 50030.5.1 и другим нормам для промышленных концевых выключателей. Однако не является взрывозащищённым устройством - не применяйте в зонах с опасностью взрыва газов или пыли.

Преимущества

• Универсальная комбинация контактов (1 НЗ + 1 НО) позволяет реализовать сложную логику управления без дополнительных реле.
• Металлический корпус повышает долговечность при частых ударах и вибрациях.
• Защита IP54 делает выключатель пригодным для использования в цехах с высокой запылённостью и возможными брызгами воды.
• Широкий диапазон температур (-40…+50 C) позволяет применять его в регионах с суровым климатом.
• Полумгновенный тип действия гарантирует быстрое реагирование на изменение положения - важно для скоростных линий.

Ограничения применения

• Не предназначен для работы в условиях постоянного погружения в жидкости - IP54 не обеспечивает герметичность при затоплении.
• Не используйте в агрессивных химических средах: материал корпуса не имеет специального покрытия против кислот и щелочей.
• Кабельный ввод PG требует наличия подходящего кабеля - нельзя подключить провода с диаметром менее 5 мм или более 9 мм без адаптера.
• Нет встроенной индикации состояния - невозможно визуально определить, находится ли выключатель в активном состоянии.
• Не подходит для частого ручного воздействия - толкатель рассчитан на механическое срабатывание, а не на операторское управление.

Примеры использования

• Остановка стола фрезерного станка при достижении предела перемещения по оси X.
• Фиксация положения двери шлюза в пищевом производстве - сигнал «дверь закрыта» для запуска цикла мойки.
• Автоматическое отключение конвейера при выходе продукта за границу зоны упаковки.
• Индикация окончания подъёма платформы в системе погрузки - сигнал для включения следующего этапа.

Практические советы

• При установке убедитесь, что толкатель свободно нажимается без трения - проверьте угол и направление контакта с движущимся элементом.
• Для длительной эксплуатации в условиях вибраций используйте контргайки при креплении на винты.
• Проверяйте целостность кабеля и плотность входа в PG-ввод - плохая герметизация снижает эффективность IP54.
• Не заменяйте этот выключатель на обычный кнопочный - он специально рассчитан на механическое срабатывание от движения, а не от ручного нажатия.
• При замене старого аналога сверьте габариты (40×44×106 мм) и тип контактов - даже небольшие отличия могут потребовать доработки крепления.
